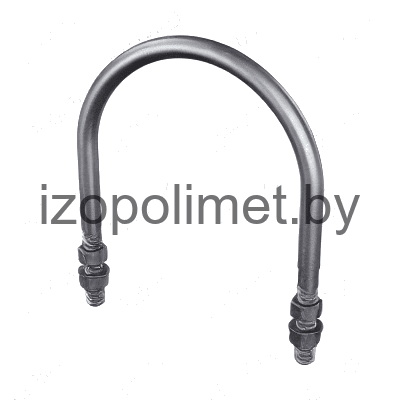

Опора хомутовая бескорпусная. Тип ХБ

Name: ХБ
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

ОСТ 36-146-88: Опоры стальных технологических трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает бескорпусные хомутовые опоры типа ХБ по ОСТ 36-146-88. Изделие применяется как хомутовый крепежный элемент для стальных технологических трубопроводов без отдельного корпуса опоры. В таблице приведены обозначения от 25-ХБ до 530-ХБ с исполнениями А, Б, В и Г. Диаметр резьбы указан от М10 до М24. Масса зависит от диаметра трубопровода и исполнения: от 0,1 кг для малых типоразмеров до 9,5 кг для 530-ХБ-Б.

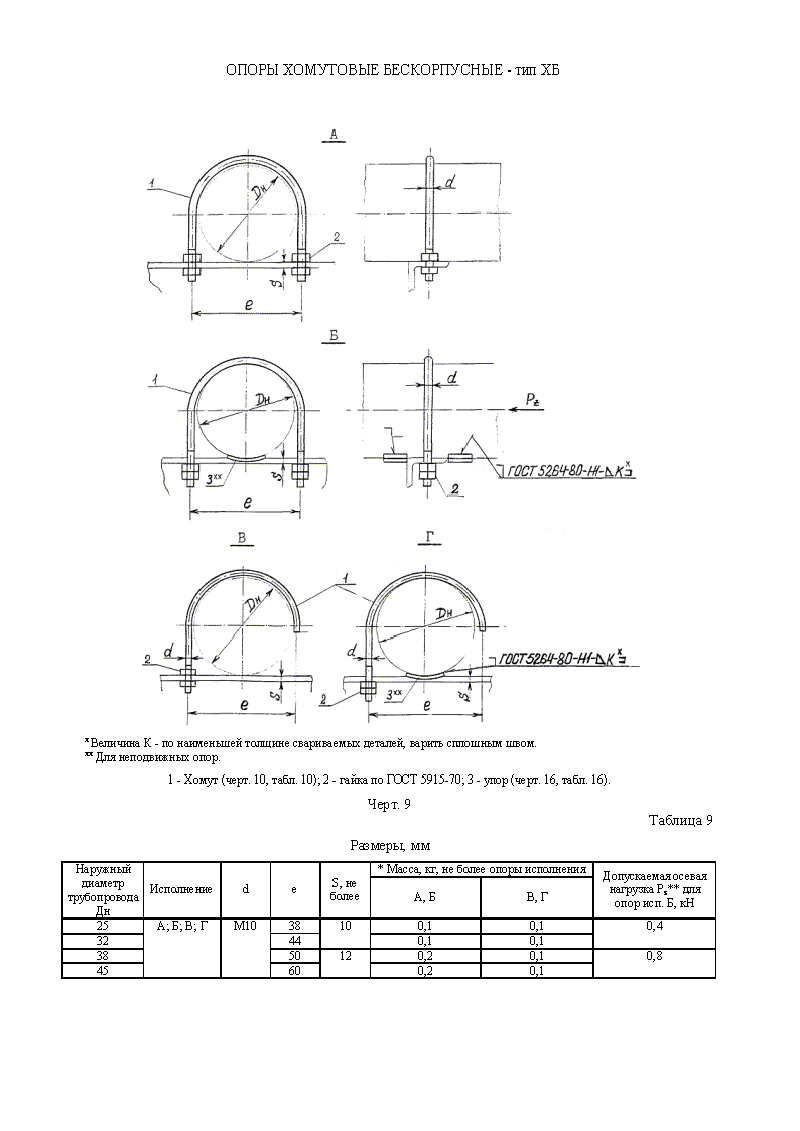

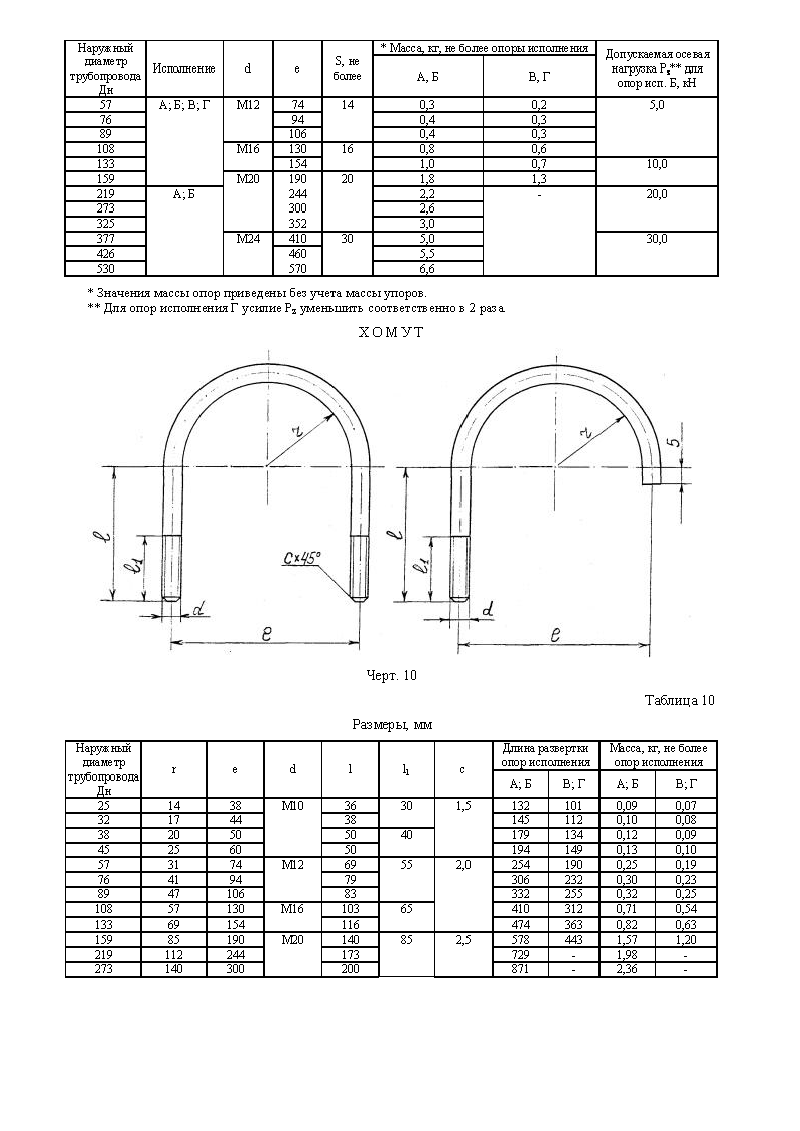

Обозначение	Исполнение	Диаметр резьбы	Масса, кг.
25-ХБ-А	А	М10	0,1
25-ХБ-Б	Б	М10	0,14
25-ХБ-В	В	М10	0,1
25-ХБ-Г	Г	М10	0,14
32-ХБ-А	А	М10	0,1
32-ХБ-Б	Б	М10	0,18
32-ХБ-В	В	М10	0,1
32-ХБ-Г	Г	М10	0,18
38-ХБ-А	А	М10	0,2
38-ХБ-Б	Б	М10	0,28
38-ХБ-В	В	М10	0,1
38-ХБ-Г	Г	М10	0,18
45-ХБ-А	А	М10	0,2
45-ХБ-Б	Б	М10	0,32
45-ХБ-В	В	М10	0,1
45-ХБ-Г	Г	М10	0,22
57-ХБ-А	А	М12	0,3
57-ХБ-Б	Б	М12	0,5
57-ХБ-В	В	М12	0,2
57-ХБ-Г	Г	М12	0,4
76-ХБ-А	А	М12	0,4
76-ХБ-Б	Б	М12	0,6
76-ХБ-В	В	М12	0,3
76-ХБ-Г	Г	М12	0,5
89-ХБ-А	А	М12	0,4
89-ХБ-Б	Б	М12	0,6
89-ХБ-В	В	М12	0,3
89-ХБ-Г	Г	М12	0,5
108-ХБ-А	А	М16	0,8
108-ХБ-Б	Б	М16	1,08
108-ХБ-В	В	М16	0,6
108-ХБ-Г	Г	М16	0,88
133-ХБ-А	А	М16	1,0
133-ХБ-Б	Б	М16	1,52
133-ХБ-В	В	М16	0,7
133-ХБ-Г	Г	М16	1,22
159-ХБ-А	А	М20	1,8
159-ХБ-Б	Б	М20	2,32
159-ХБ-В	В	М20	1,3
159-ХБ-Г	Г	М20	1,82
219-ХБ-А	А	М20	2,2
219-ХБ-Б	Б	М20	3,24
273-ХБ-А	А	М20	2,6
273-ХБ-Б	Б	М20	3,64
325-ХБ-А	А	М20	3,0
325-ХБ-Б	Б	М20	4,04
377-ХБ-А	А	М24	5
377-ХБ-Б	Б	М24	6,24
426-ХБ-А	А	М24	5,5
426-ХБ-Б	Б	М24	8,4
530-ХБ-А	А	М24	6,6
530-ХБ-Б	Б	М24	9,5
