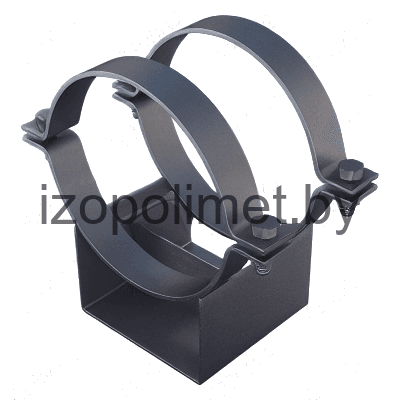

Опора корпусная хомутовая. Тип КХ

Категория
Опоры трубопроводов
Серия
ОСТ 36-146-88: Опоры стальных технологических трубопроводов
Базовая стоимость
от 10 руб
Заказать расчет стоимости

Описание изделия

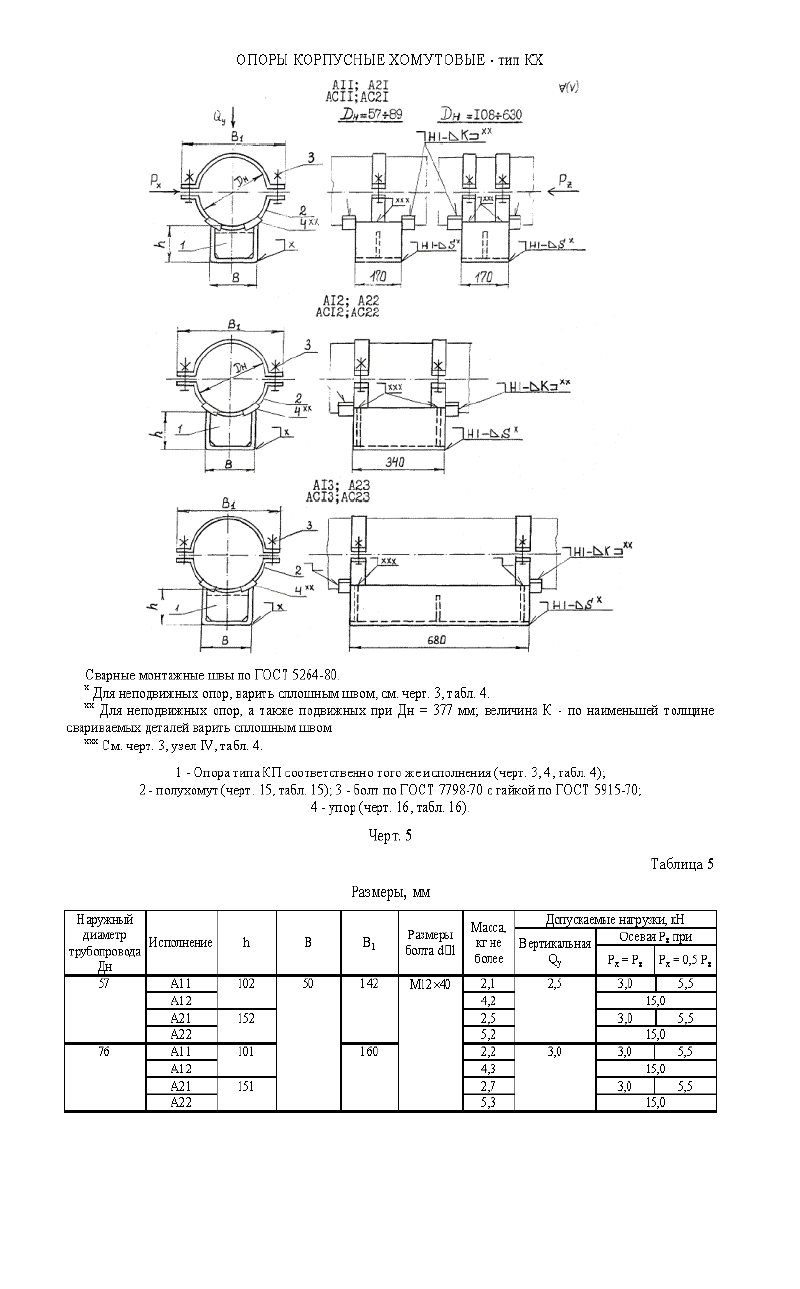

ООО "Изополимет Плюс" изготавливает корпусные хомутовые опоры типа КХ по ОСТ 36-146-88 для стальных технологических трубопроводов. Изделие применяется там, где труба фиксируется хомутом на корпусной опоре. В таблице приведены обозначения от 57-КХ до 630-КХ с исполнениями А, АС и рядом вариантов А11-А23. Размеры болтов указаны от М12х40 до М24х80, высота до основания трубопровода - 100 или 150 мм. Масса изделий составляет от 2,1 до 65,0 кг в зависимости от диаметра и исполнения.

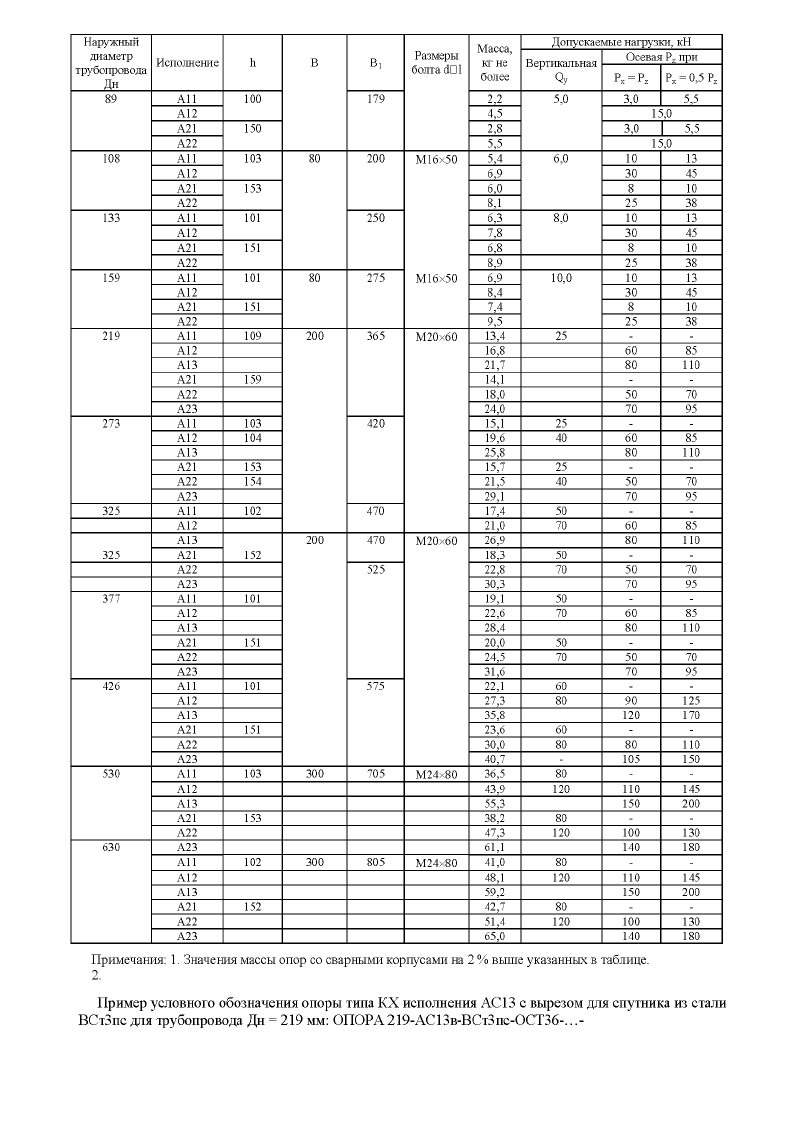

ОбозначениеИсполнениеРазмеры болта dxlВысота до снования трубопровода Н, мм.Масса, кг.
57-КХ-А11А11 / АС11М12х401002,1
57-КХ-А12А12 / АС12М12х401004,2
57-КХ-А21А21 / АС21М12х401502,5
57-КХ-А22А22 / АС22М12х401505,2
76-КХ-А11А11 / АС11М12х401002,2
76-КХ-А12А12 / АС12М12х401004,3
76-КХ-А21А21 / АС21М12х401502,7
76-КХ-А22А22 / АС22М12х401505,3
89-КХ-А11А11 / АС11М12х401002,2
89-КХ-А12А12 / АС12М12х401004,5
89-КХ-А21А21 / АС21М12х401502,8
89-КХ-А22А22 / АС22М12х401505,5
108-КХ-А11А11 / АС11М16х501005,4
108-КХ-А12А12 / АС12М16х501006,9
108-КХ-А21А21 / АС21М16х501506,0
108-КХ-А22А22 / АС22М16х501508,1
133-КХ-А11А11 / АС11М16х501006,3
133-КХ-А12А12 / АС12М16х501007,8
133-КХ-А21А21 / АС21М16х501506,8
133-КХ-А22А22 / АС22М16х501508,9
159-КХ-А11А11 / АС11М16х501006,9
159-КХ-А12А12 / АС12М16х501008,4
159-КХ-А21А21 / АС21М16х501507,4
159-КХ-А22А22 / АС22М16х501509,5
219-КХ-А11А11 / АС11М20х6010013,4
219-КХ-А12А12 / АС12М20х6010016,8
219-КХ-А13А13 / АС13М20х6010021,7
219-КХ-А21А21 / АС21М20х6015014,1
219-КХ-А22А22 / АС22М20х6015018,0
219-КХ-А23А23 / АС23М20х6015024,0
273-КХ-А11А11 / АС11М20х6010015,1
273-КХ-А12А12 / АС12М20х6010019,6
273-КХ-А13А13 / АС13М20х6010025,8
273-КХ-А21А21 / АС21М20х6015015,7
273-КХ-А22А22 / АС22М20х6015021,5
273-КХ-А23А23 / АС23М20х6015029,1
325-КХ-А11А11 / АС11М20х6010017,4
325-КХ-А12А12 / АС12М20х6010021,0
325-КХ-А13А13 / АС13М20х6010026,9
325-КХ-А21А21 / АС21М20х6015018,3
325-КХ-А22А22 / АС22М20х6015022,8
325-КХ-А23А23 / АС23М20х6015030,3
377-КХ-А11А11 / АС11М20х6010019,1
377-КХ-А12А12 / АС12М20х6010022,6
377-КХ-А13А13 / АС13М20х6010028,4
377-КХ-А21А21 / АС21М20х6015020,0
377-КХ-А22А22 / АС22М20х6015024,5
377-КХ-А23А23 / АС23М20х6015031,6
426-КХ-А11А11 / АС11М20х6010022,1
426-КХ-А12А12 / АС12М20х6010027,3
426-КХ-А13А13 / АС13М20х6010035,8
426-КХ-А21А21 / АС21М20х6015023,6
426-КХ-А22А22 / АС22М20х6015030,0
426-КХ-А23А23 / АС23М20х6015040,7
530-КХ-А11А11 / АС11М24х8010036,5
530-КХ-А12А12 / АС12М24х8010043,9
530-КХ-А13А13 / АС13М24х8010055,3
530-КХ-А21А21 / АС21М24х8015038,2
530-КХ-А22А22 / АС22М24х8015047,3
530-КХ-А23А23 / АС23М24х8015061,1
630-КХ-А11А11 / АС11М24х8010041,0
630-КХ-А12А12 / АС12М24х8010048,1
630-КХ-А13А13 / АС13М24х8010059,2
630-КХ-А21А21 / АС21М24х8015042,7
630-КХ-А22А22 / АС22М24х8015051,4
630-КХ-А23А23 / АС23М24х8015065,0

* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
