Опора трубчатая крутоизогнутых отводов. Тип ТО

Name: ТО
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

ОСТ 36-146-88: Опоры стальных технологических трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

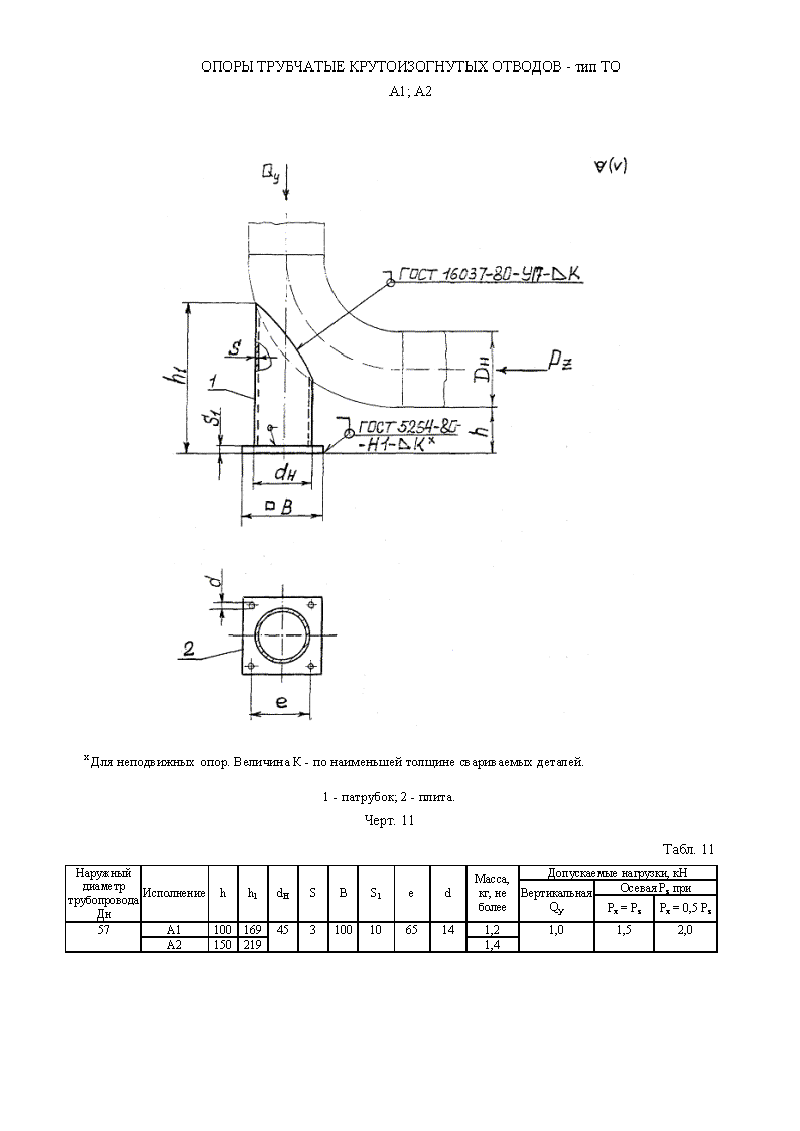

ООО "Изополимет Плюс" изготавливает трубчатые опоры крутоизогнутых отводов типа ТО по ОСТ 36-146-88. Изделие применяется для опирания участков трубопроводов с отводами и относится к серии опор стальных технологических трубопроводов. Таблица содержит исполнения А1 и А2 для обозначений 57-ТО - 630-ТО. Диаметр патрубка указан от 45 до 426 мм, толщина стенки патрубка - 3-10 мм, высота до основания трубопровода - 100 или 150 мм. Высота опоры составляет 169-645 мм, масса - от 1,2 до 92,7 кг.

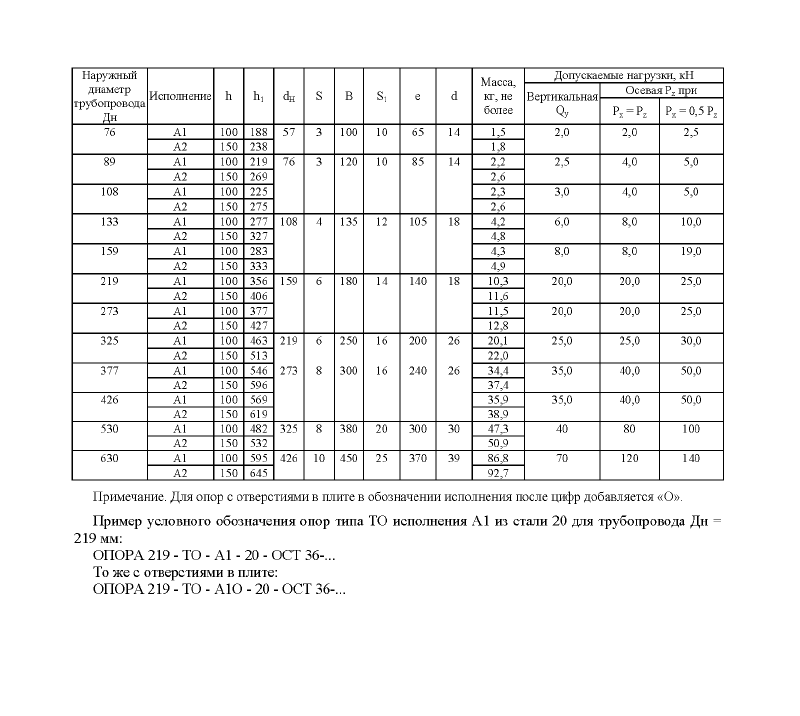

Обозначение	Исполнение	Диаметр патрубка, мм	Толщина стенки патрубка S,мм.	Высота до основания трубопровода Н, мм.	Высота опоры, мм.	Масса, кг.
57-ТО-А1	А1	45	3	100	169	1,2
57-ТО-А2	А2	45	3	150	219	1,4
76-ТО-А1	А1	57	3	100	188	1,5
76-ТО-А2	А2	57	3	150	238	1,8
89-ТО-А1	А1	76	3	100	219	2,2
89-ТО-А2	А2	76	3	150	269	2,6
108-ТО-А1	А1	76	3	100	225	2,3
108-ТО-А2	А2	76	3	150	275	2,6
133-ТО-А1	А1	108	4	100	277	4,2
133-ТО-А2	А2	108	4	150	327	4,8
159-ТО-А1	А1	108	4	100	283	4,3
159-ТО-А2	А2	108	4	150	333	4,9
219-ТО-А1	А1	159	6	100	356	10,3
219-ТО-А2	А2	159	6	150	406	11,6
273-ТО-А1	А1	159	6	100	377	11,5
273-ТО-А2	А2	159	6	150	427	12,8
325-ТО-А1	А1	219	6	100	463	20,1
325-ТО-А2	А2	219	6	150	513	22,0
377-ТО-А1	А1	273	8	100	546	34,4
377-ТО-А2	А2	273	8	150	596	37,4
426-ТО-А1	А1	273	8	100	569	35,9
426-ТО-А2	А2	273	8	150	619	38,9
530-ТО-А1	А1	325	8	100	482	47,3
530-ТО-А2	А2	325	8	150	532	50,9
630-ТО-А1	А1	426	10	100	595	86,8
630-ТО-А2	А2	426	10	150	645	92,7
