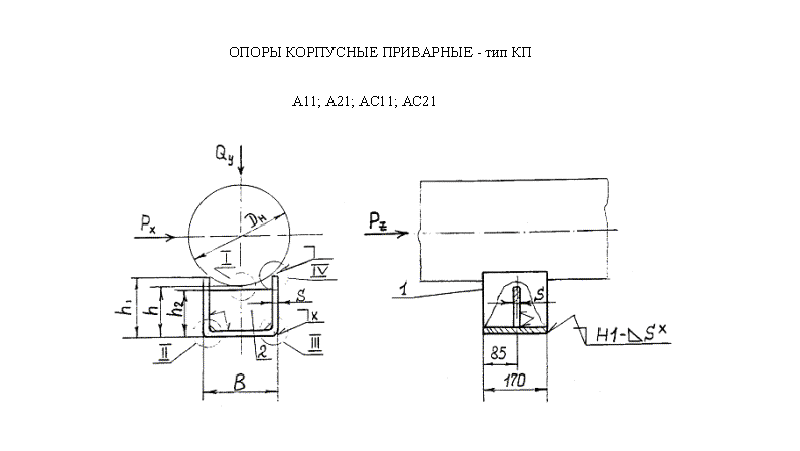

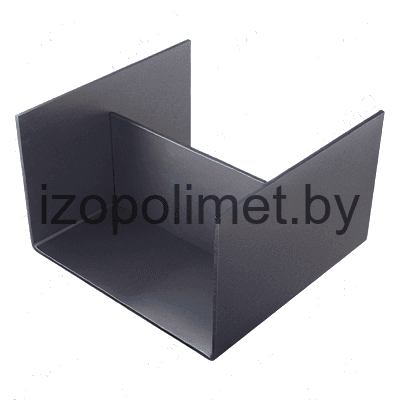

Опора корпусная приварная. Тип КП

Категория
Опоры трубопроводов
Серия
ОСТ 36-146-88: Опоры стальных технологических трубопроводов
Базовая стоимость
от 10 руб
Заказать расчет стоимости

Описание изделия

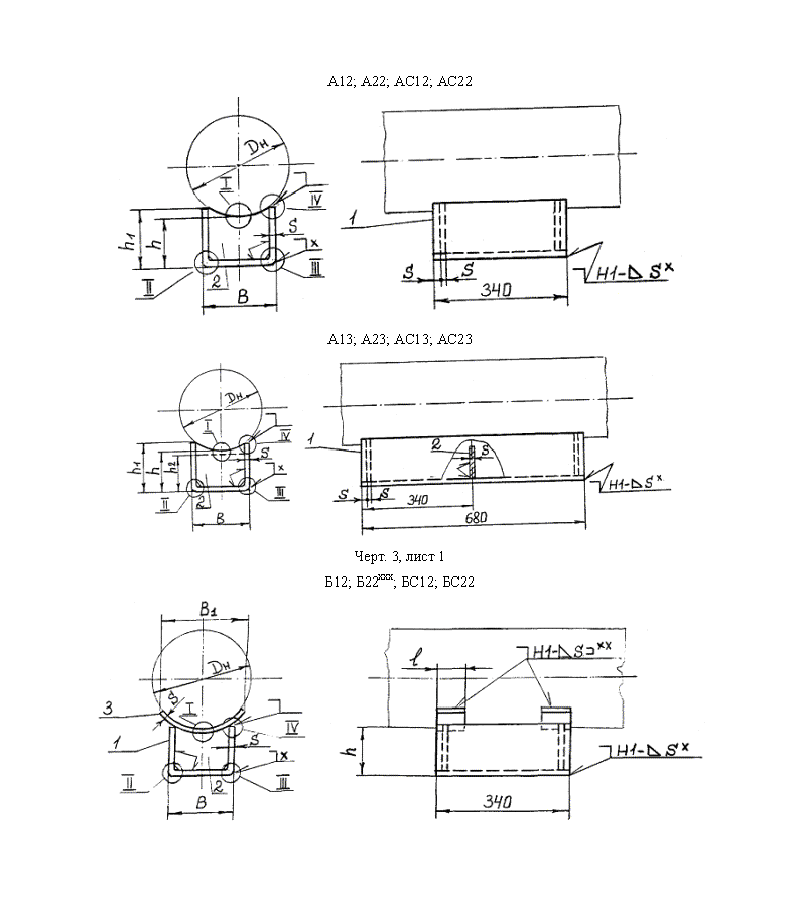

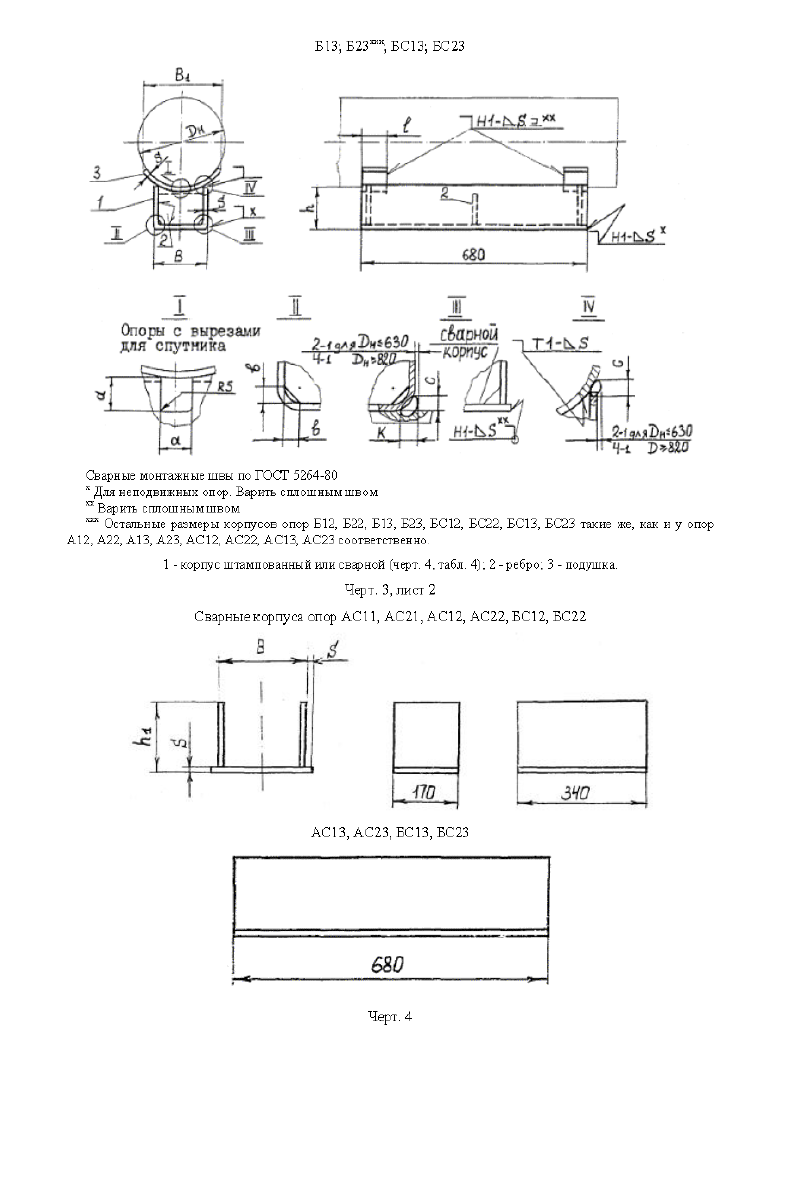

ООО "Изополимет Плюс" изготавливает корпусные приварные опоры типа КП по ОСТ 36-146-88 для стальных технологических трубопроводов. Изделие применяется как приварная корпусная опора в узлах крепления и опирания труб. Таблица содержит широкий ряд обозначений от 57-КП до 1420-КП с исполнениями А, АС, Б и БС. Толщина материала указана 3-10 мм, высота до основания трубопровода - 100 или 150 мм. Масса зависит от диаметра и исполнения: от 1,2 кг для малых типоразмеров до 82,1 кг для 1420-КП-Б23.

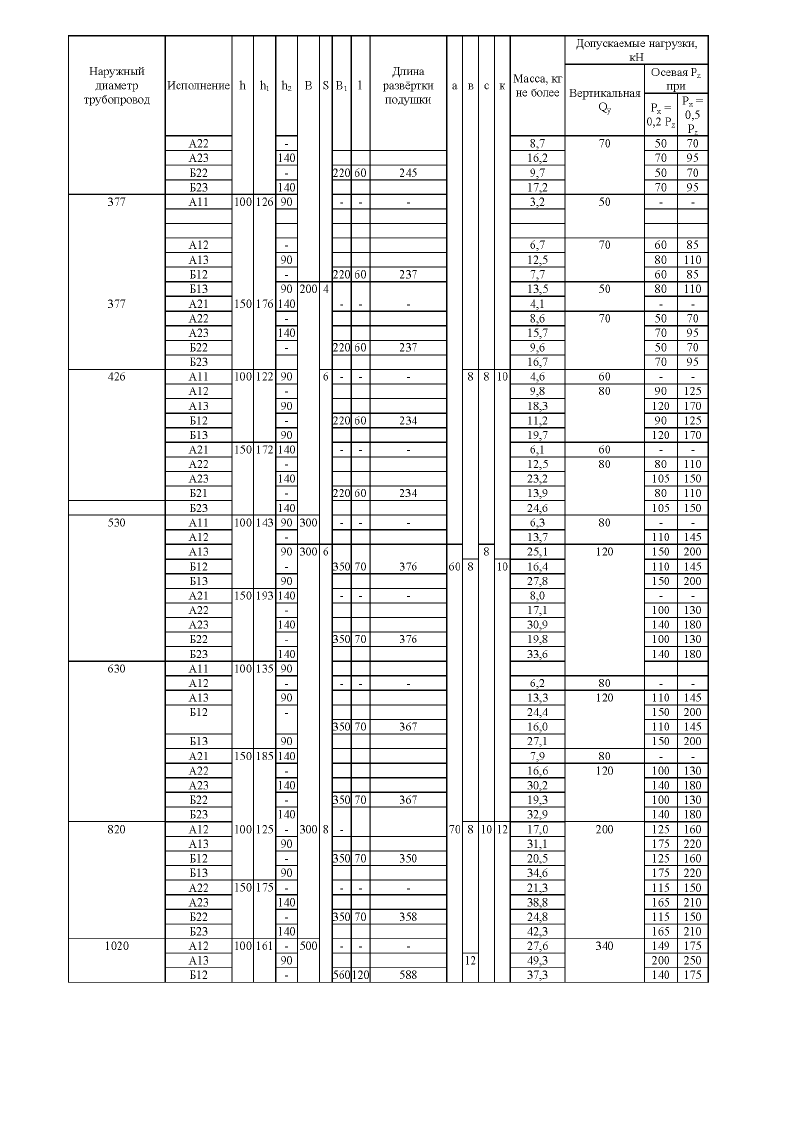

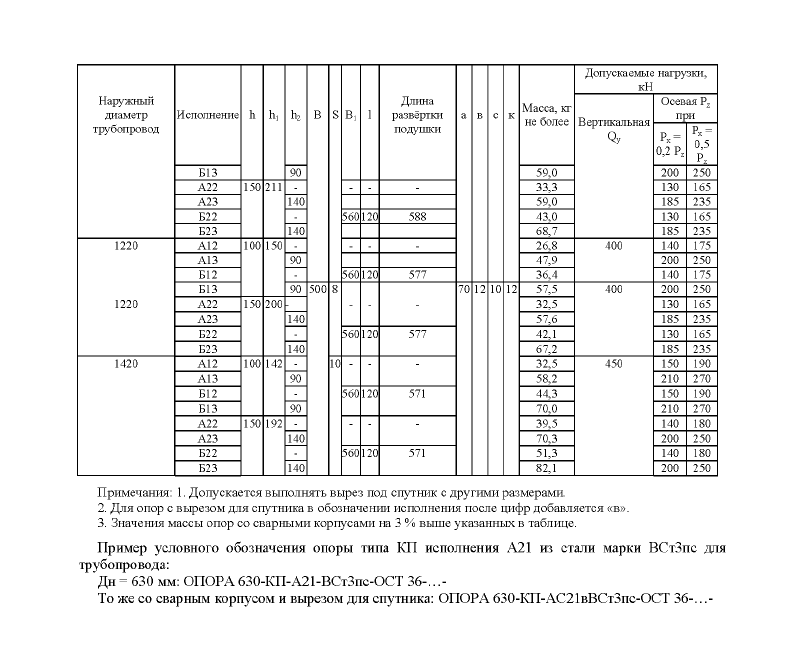

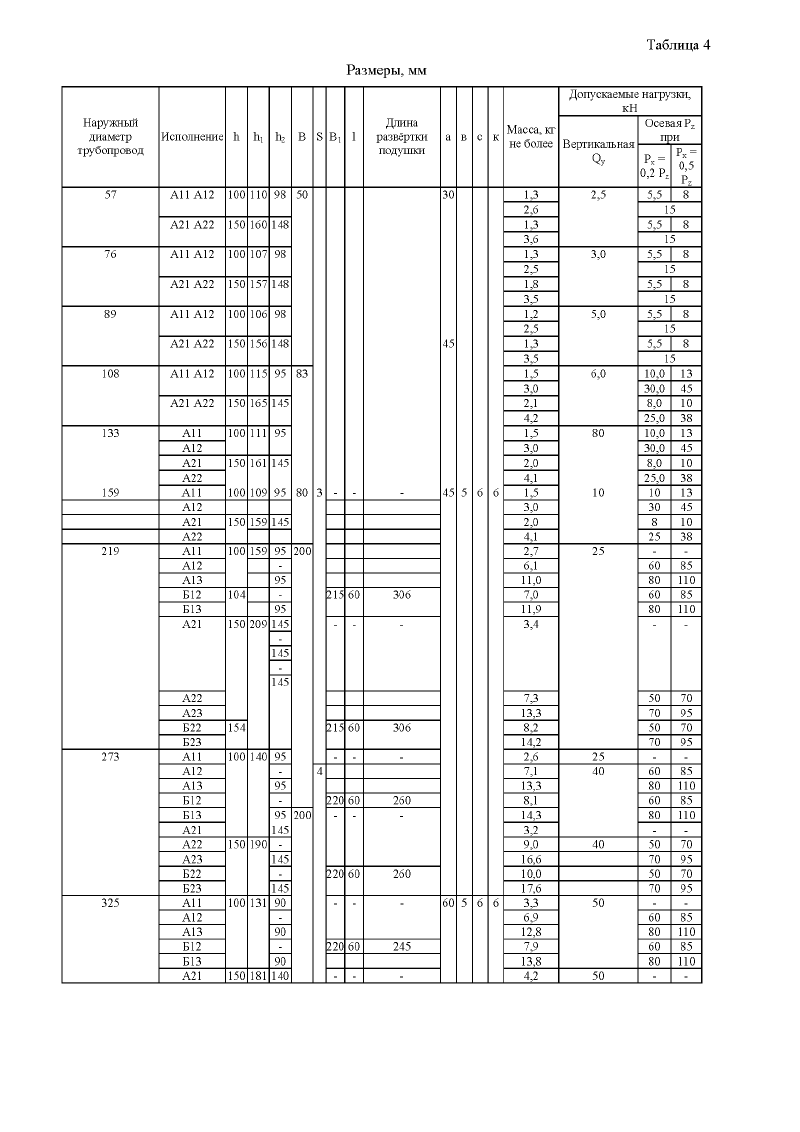

ОбозначениеИсполнениеТолщина материала S,мм.Высота до снования трубопровода Н, мм.Масса, кг.
57-КП-А11А11 / АС1131001,3
57-КП-А12А12 / АС1231002,6
57-КП-А21А21 / АС2131501,8
57-КП-А22А22 / АС2231503,6
76-КП-А11А11 / АС1131001,3
76-КП-А12А12 / АС1231002,5
76-КП-А21А21 / АС2131501,8
76-КП-А22А22 / АС2231503,5
89-КП-А11А11 / АС1131001,2
89-КП-А12А12 / АС1231002,5
89-КП-А21А21 / АС2131501,7
89-КП-А22А22 / АС2231503,5
108-КП-А11А11 / АС1131001,5
108-КП-А12А12 / АС1231003,0
108-КП-А21А21 / АС2131502,1
108-КП-А22А22 / АС2231504,2
133-КП-А11А11 / АС1131001,5
133-КП-А12А12 / АС1231003,0
133-КП-А21А21 / АС2131502,0
133-КП-А22А22 / АС2231504,1
159-КП-А11А11 / АС1131001,5
159-КП-А12А12 / АС1231003,0
159-КП-А21А21 / АС2131502,0
159-КП-А22А22 / АС2231504,1
219-КП-А11А11 / АС1131002,7
219-КП-А12А12 / АС1231006,1
219-КП-А13А13 / АС13310011,0
219-КП-Б12Б12 / БС1231047,0
219-КП-Б13Б13 / БС13310411,9
219-КП-А21А21 / АС2131503,4
219-КП-А22А22 / АС2231507,3
219-КП-А23А23 / АС23315013,3
219-КП-Б22Б22 / БС2231548,2
219-КП-Б23Б23 / БС23315414,2
273-КП-А11А11 / АС1131002,6
273-КП-А12А12 / АС1241007,1
273-КП-А13А13 / АС13410013,3
273-КП-Б12Б12 / БС1241008,1
273-КП-Б13Б13 / БС13410014,3
273-КП-А21А21 / АС2141503,2
273-КП-А22А22 / АС2241509,0
273-КП-А23А23 / АС23415016,6
273-КП-Б22Б22 / БС22415010,0
273-КП-Б23Б23 / БС23415017,6
325-КП-А11А11 / АС1141003,3
325-КП-А12А12 / АС1241006,9
325-КП-А13А13 / АС13410012,8
325-КП-Б12Б12 / БС1241007,9
325-КП-Б13Б13 / БС13410013,8
325-КП-А21А21 / АС2141504,2
325-КП-А22А22 / АС2241508,7
325-КП-А23А23 / АС23415016,2
325-КП-Б22Б22 / БС2241509,7
325-КП-Б23Б23 / БС23415017,2
377-КП-А11А11 / АС1141003,2
377-КП-А12А12 / АС1241006,7
377-КП-А13А13 / АС13410012,5
377-КП-Б12Б12 / БС1241007,7
377-КП-Б13Б13 / БС13410013,5
377-КП-А21А21 / АС2141504,1
377-КП-А22А22 / АС2241508,6
377-КП-А23А23 / АС23415015,7
377-КП-Б22Б22 / БС2241509,6
377-КП-Б23Б23 / БС23415016,7
426-КП-А11А11 / АС1161004,6
426-КП-А12А12 / АС1261009,8
426-КП-А13А13 / АС13610018,3
426-КП-Б12Б12 / БС12610011,2
426-КП-Б13Б13 / БС13610019,7
426-КП-А21А21 / АС2161506,1
426-КП-А22А22 / АС22615012,5
426-КП-А23А23 / АС23615023,2
426-КП-Б22Б22 / БС22615013,9
426-КП-Б23Б23 / БС23615024,6
530-КП-А11А11 / АС1161006,3
530-КП-А12А12 / АС12610013,7
530-КП-А13А13 / АС13610025,1
530-КП-Б12Б12 / БС12610016,4
530-КП-Б13Б13 / БС13610027,8
530-КП-А21А21 / АС2161508,0
530-КП-А22А22 / АС22615017,1
530-КП-А23А23 / АС23615030,9
530-КП-Б22Б22 / БС22615019,8
530-КП-Б23Б23 / БС23615033,6
630-КП-А11А11 / АС1161006,2
630-КП-А12А12 / АС12610013,3
630-КП-А13А13 / АС13610024,4
630-КП-Б12Б12 / БС12610016,0
630-КП-Б13Б13 / БС13610027,1
630-КП-А21А21 / АС2161507,9
630-КП-А22А22 / АС22615016,6
630-КП-А23А23 / АС23615030,2
630-КП-Б22Б22 / БС22615019,3
630-КП-Б23Б23 / БС23615032,9
820-КП-А12А12 / АС12810017,0
820-КП-А13А13 / АС13810031,1
820-КП-Б12Б12 / БС12810020,5
820-КП-Б13Б13 / БС13810034,6
820-КП-А22А22 / АС22815021,3
820-КП-А23А23 / АС23815038,8
820-КП-Б22Б22 / БС22815024,8
820-КП-Б23Б23 / БС23815042,3
1020-КП-А12А12 / АС12810027,6
1020-КП-А13А13 / АС13810049,3
1020-КП-Б12Б12 / БС12810037,3
1020-КП-Б13Б13 / БС13810059,0
1020-КП-А22А22 / АС22815033,3
1020-КП-А23А23 / АС23815059,0
1020-КП-Б22Б22 / БС22815043,0
1020-КП-Б23Б23 / БС23815068,7
1220-КП-А12А12 / АС12810026,8
1220-КП-А13А13 / АС13810047,9
1220-КП-Б12Б12 / БС12810036,4
1220-КП-Б13Б13 / БС13810057,5
1220-КП-А22А22 / АС22815032,5
1220-КП-А23А23 / АС23815057,6
1220-КП-Б22Б22 / БС22815042,1
1220-КП-Б23Б23 / БС23815067,2
1420-КП-А12А12 / АС121010032,5
1420-КП-А13А13 / АС131010058,2
1420-КП-Б12Б12 / БС121010044,3
1420-КП-Б13Б13 / БС131010070
1420-КП-А22А22 / АС221015039,5
1420-КП-А23А23 / АС231015070,3
1420-КП-Б22Б22 / БС221015051,3
1420-КП-Б23Б23 / БС231015082,1

* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
