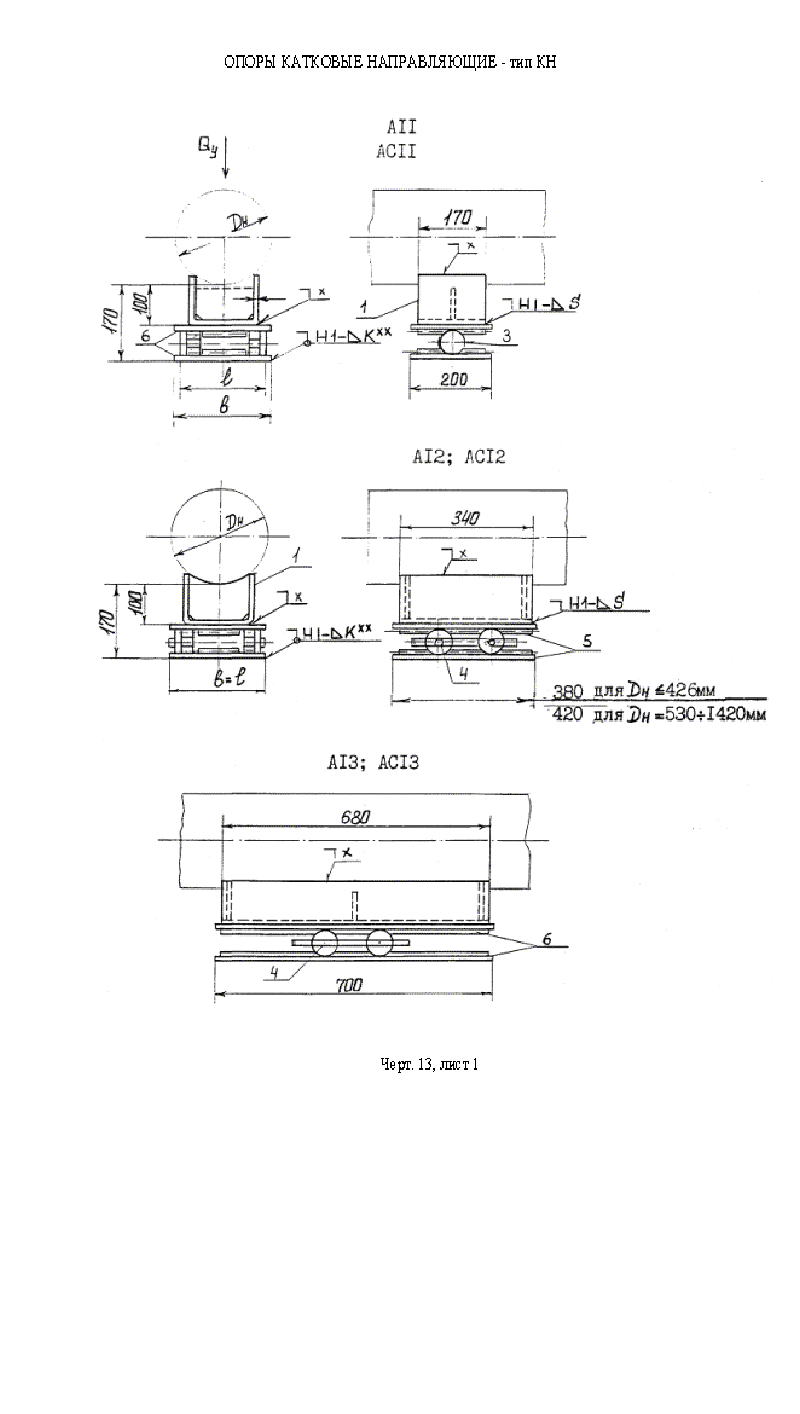

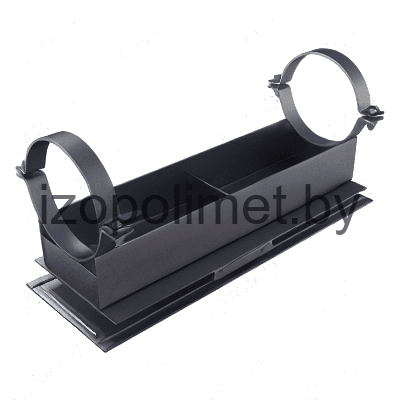

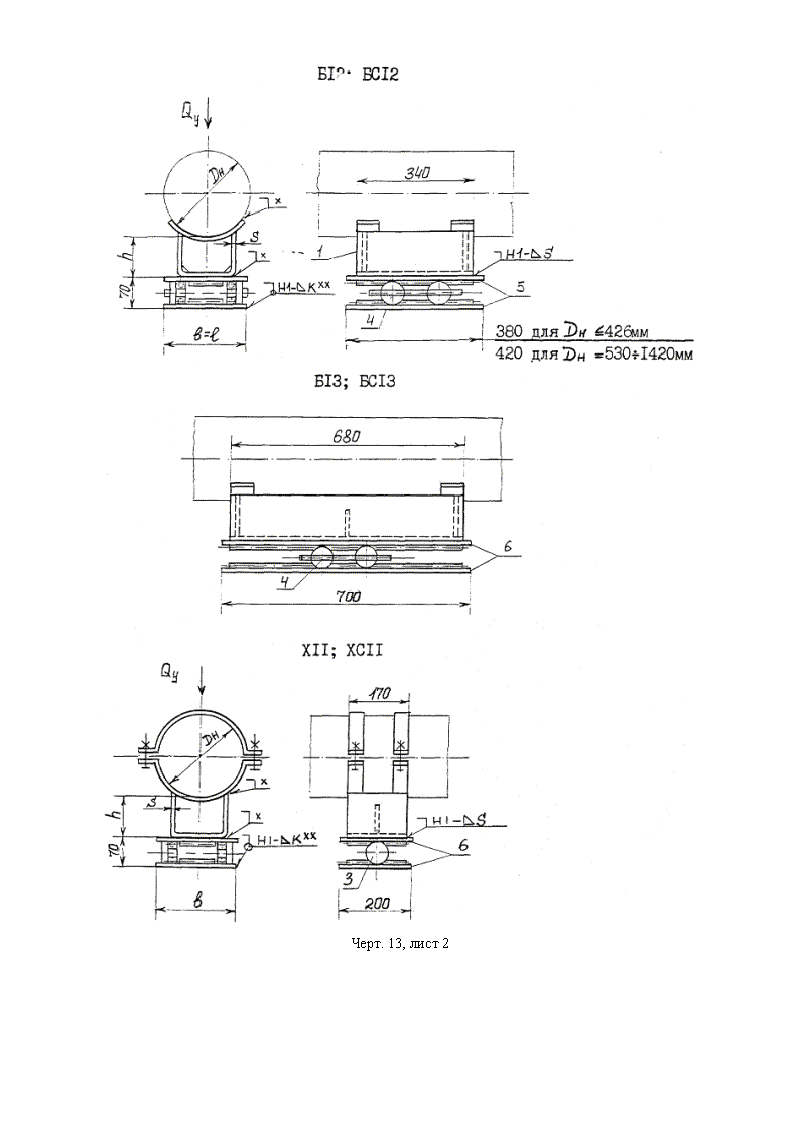

Опора катковая направляющая. Тип КН

Категория
Опоры трубопроводов
Серия
ОСТ 36-146-88: Опоры стальных технологических трубопроводов
Базовая стоимость
от 10 руб
Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает катковые направляющие опоры типа КН по ОСТ 36-146-88. Изделие применяется в опорных узлах стальных технологических трубопроводов, где требуется направленное перемещение на катках. Таблица содержит обозначения от 219-КН до 1220-КН с исполнениями А, АС, Б, БС, Х и ХС. Ширина опоры указана 200-500 мм, ширина опорного листа - 320-620 мм, длина катка - 300-620 мм. Масса изделий составляет от 17,4 до 167 кг.

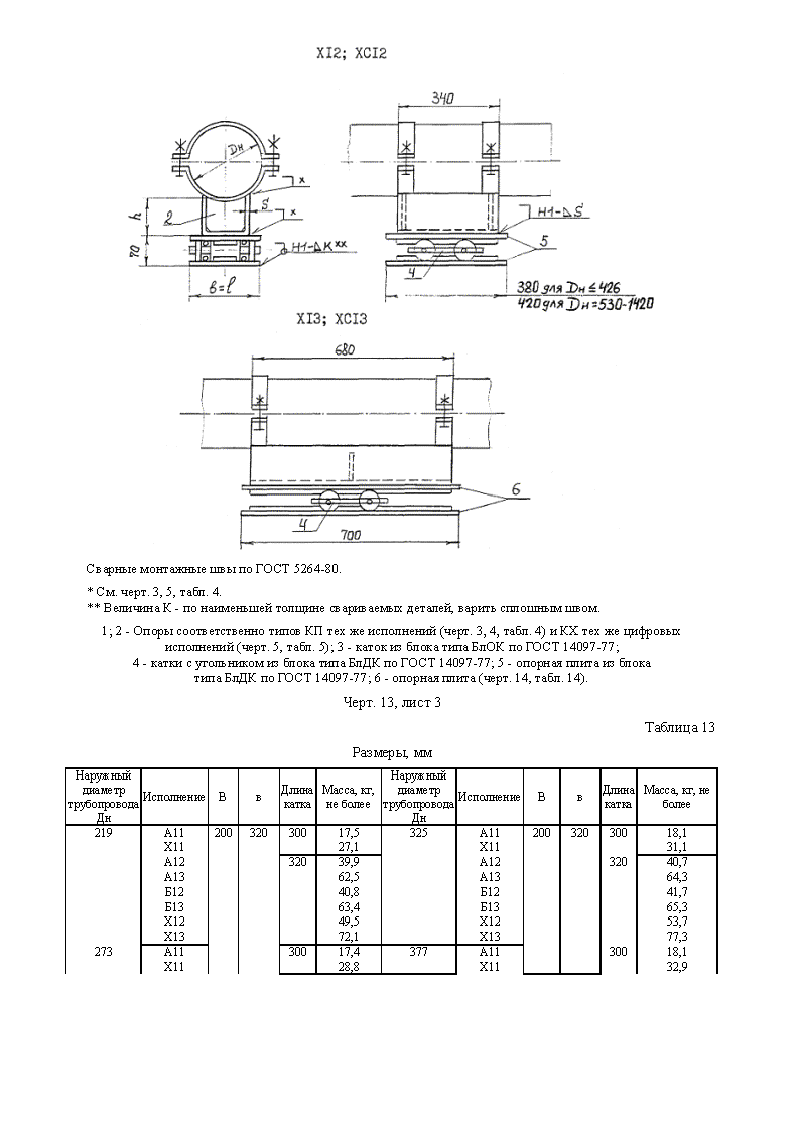

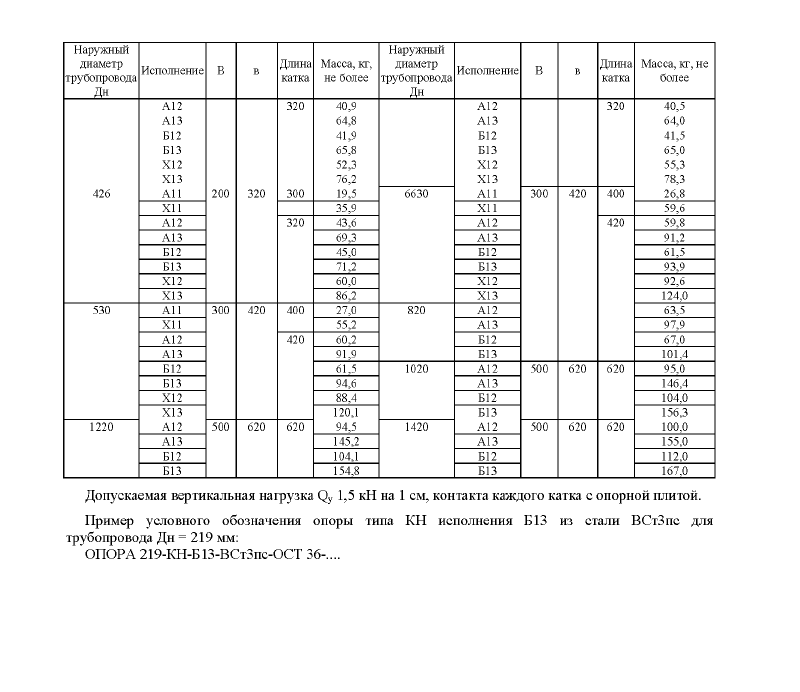

ОбозначениеИсполнениеШирина опоры, ммШирина опорного листа,ммДлина катка, ммМасса, кг.
219-КН-А11А11 /АС1120032030017,5
219-КН-Х11Х11 / ХС1120032030027,1
219-КН-А12А12 / АС1220032032039,9
219-КН-А13А13 / АС1320032032062,5
219-КН-Б12Б12 / БС1220032032040,8
219-КН-Б13Б13 / БС1320032032063,4
219-КН-Х12Х12 / ХС1220032032049,5
219-КН-Х13Х13 / ХС1320032032072,1
273-КН-А11А11 /АС1120032030017,4
273-КН-Х11Х11 / ХС1120032030028,8
273-КН-А12А12 / АС1220032032040,9
273-КН-А13А13 / АС1320032032064,8
273-КН-Б12Б12 / БС1220032032041,9
273-КН-Б13Б13 / БС1320032032065,8
273-КН-Х12Х12 / ХС1220032032052,3
273-КН-Х13Х13 / ХС1320032032076,2
325-КН-А11А11 /АС1120032030018,1
325-КН-Х11Х11 / ХС1120032030031,1
325-КН-А12А12 / АС1220032032040,7
325-КН-А13А13 / АС1320032032064,3
325-КН-Б12Б12 / БС1220032032041,7
325-КН-Б13Б13 / БС1320032032065,3
325-КН-Х12Х12 / ХС1220032032053,7
325-КН-Х13Х13 / ХС1320032032077,3
377-КН-А11А11 /АС1120032030018,1
377-КН-Х11Х11 / ХС1120032030032,9
377-КН-А12А12 / АС1220032032040,5
377-КН-А13А13 / АС1320032032064
377-КН-Б12Б12 / БС1220032032041,5
377-КН-Б13Б13 / БС1320032032065
377-КН-Х12Х12 / ХС1220032032055,3
377-КН-Х13Х13 / ХС1320032032078,3
426-КН-А11А11 /АС1120032030019,5
426-КН-Х11Х11 / ХС1120032030035,9
426-КН-А12А12 / АС1220032032043,6
426-КН-А13А13 / АС1320032032069,3
426-КН-Б12Б12 / БС1220032032045
426-КН-Б13Б13 / БС1320032032071,2
426-КН-Х12Х12 / ХС1220032032060
426-КН-Х13Х13 / ХС1320032032086,2
530-КН-А11А11 /АС1130042040027
530-КН-Х11Х11 / ХС1130042040055,2
530-КН-А12А12 / АС1230042042060,2
530-КН-А13А13 / АС1330042042091,9
530-КН-Б12Б12 / БС1230042042061,5
530-КН-Б13Б13 / БС1330042042094,6
530-КН-Х12Х12 / ХС1230042042088,4
530-КН-Х13Х13 / ХС13300420420120,1
630-КН-А11А11 /АС1130042040026,8
630-КН-Х11Х11 / ХС1130042040059,6
630-КН-А12А12 / АС1230042042059,8
630-КН-А13А13 / АС1330042042091,2
630-КН-Б12Б12 / БС1230042042061,5
630-КН-Б13Б13 / БС1330042042093,9
630-КН-Х12Х12 / ХС1230042042092,6
630-КН-Х13Х13 / ХС13300420420124
820-КН-А12А12 / АС1230042042063,5
820-КН-А13А13 / АС1330042042097,9
820-КН-Б12Б12 / БС1230042042067
820-КН-Б13Б13 / БС13300420420101,4
1020-КН-А12А12 / АС1250062062095
1020-КН-А13А13 / АС13500620620146,4
1020-КН-Б12Б12 / БС12500620620104
1020-КН-Б13Б13 / БС13500620620156,3
1220-КН-А12А12 / АС12500620620100
1220-КН-А13А13 / АС13500620620155
1220-КН-Б12Б12 / БС12500620620112
1220-КН-Б13Б13 / БС13500620620167

* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
