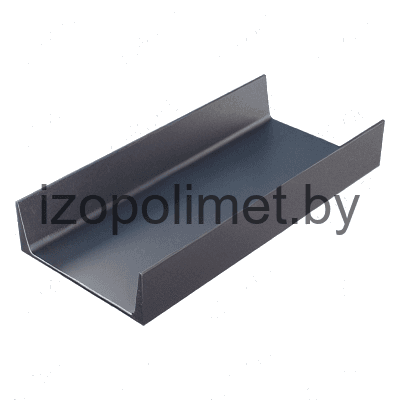

Опора швеллерная приварная. Тип ШП

Name: ШП
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

ОСТ 36-146-88: Опоры стальных технологических трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

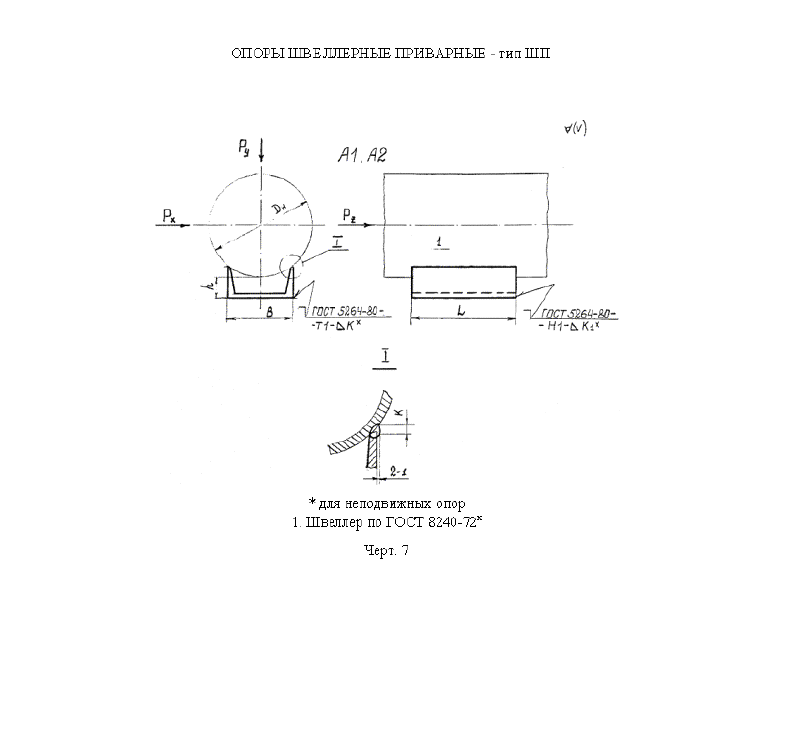

ООО "Изополимет Плюс" изготавливает швеллерные приварные опоры типа ШП по ОСТ 36-146-88. Изделие применяется для стальных технологических трубопроводов как простая приварная опора швеллерного типа. В таблице представлены исполнения А1 и А2 для обозначений от 57-ШП до 820-ШП. Длина опоры составляет 100-400 мм, высота до основания трубопровода - 15-72 мм. Масса изделий указана от 0,5 до 12,7 кг, что позволяет подобрать исполнение под диаметр трубы и требуемую высоту опирания.

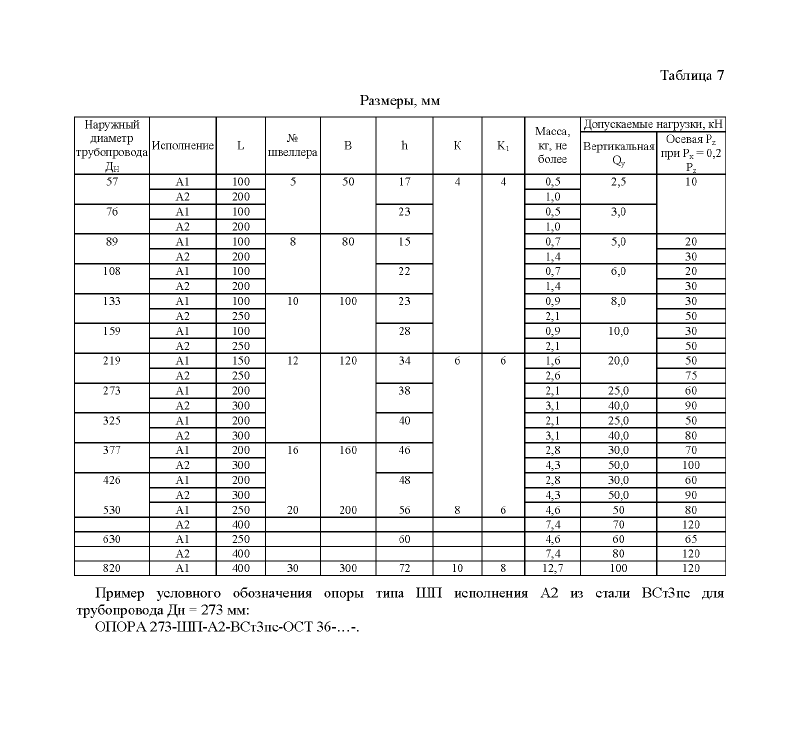

Обозначение	Исполнение	Длина, мм	Высота до снования трубопровода Н, мм.	Масса, кг.
57-ШП-А1	А1	100	17	0,5
57-ШП-А2	А2	200	17	1,0
76-ШП-А1	А1	100	23	0,5
76-ШП-А2	А2	200	23	1,0
89-ШП-А1	А1	100	15	0,7
89-ШП-А2	А2	200	15	1,4
108-ШП-А1	А1	100	22	0,7
108-ШП-А2	А2	200	22	1,4
133-ШП-А1	А1	100	23	0,9
133-ШП-А2	А2	250	23	2,1
159-ШП-А1	А1	100	28	0,9
159-ШП-А2	А2	250	28	2,1
219-ШП-А1	А1	150	34	1,6
219-ШП-А2	А2	250	34	2,6
273-ШП-А1	А1	200	38	2,1
273-ШП-А2	А2	300	38	3,1
325-ШП-А1	А1	200	40	2,1
325-ШП-А2	А2	300	40	3,1
377-ШП-А1	А1	200	46	2,8
377-ШП-А2	А2	300	46	4,3
426-ШП-А1	А1	200	48	2,8
426-ШП-А2	А2	300	48	4,3
530-ШП-А1	А1	250	56	4,6
530-ШП-А2	А2	400	56	7,4
630-ШП-А1	А1	250	60	4,6
630-ШП-А2	А2	400	60	7,4
820-ШП-А1	А1	400	72	12,7
