Опора вертикальных трубопроводов. Тип ВП
Описание изделия

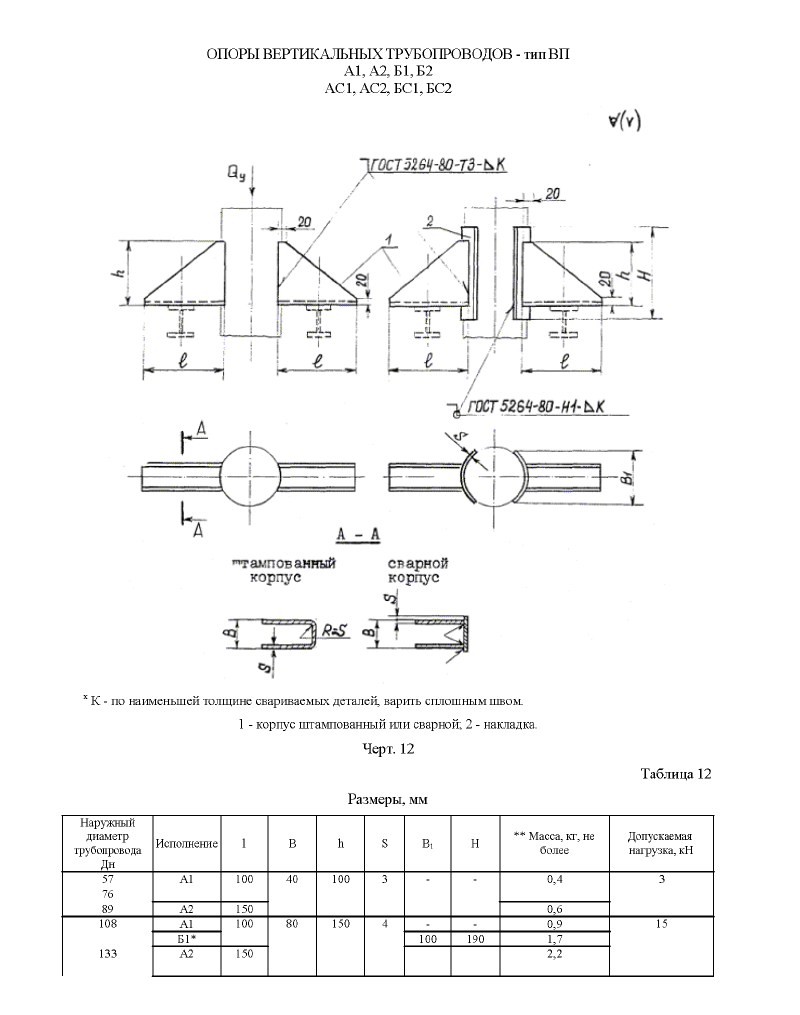

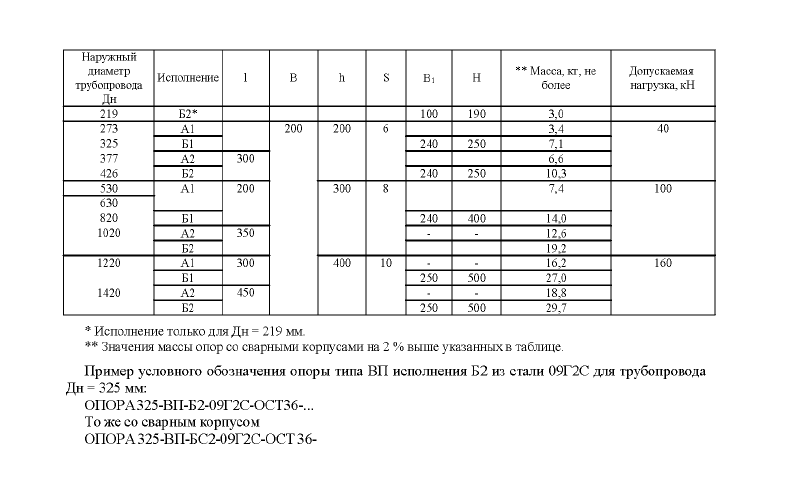

ООО "Изополимет Плюс" изготавливает опоры вертикальных трубопроводов типа ВП по ОСТ 36-146-88. Изделие применяется для стальных технологических трубопроводов в вертикальном положении и подбирается по диаметру, исполнению и размерам корпуса. Таблица содержит обозначения от 57-ВП до 1420-ВП с исполнениями А, АС, Б и БС. Длина корпуса указана 100-450 мм, высота корпуса - 100-400 мм, толщина материала - 3-10 мм. Масса изделий находится в диапазоне от 0,8 до 59,4 кг.
| Обозначение | Исполнение | Длина корпуса, мм | Высота корпуса, мм. | Толщина материала, мм | Масса, кг. |
|---|---|---|---|---|---|
| 57-ВП-А1 | А1 /АС1 | 100 | 100 | 3 | 0,8 |
| 57-ВП-А2 | А2 / АС2 | 150 | 100 | 3 | 1,2 |
| 76-ВП-А1 | А1 /АС1 | 100 | 100 | 3 | 0,8 |
| 76-ВП-А2 | А2 / АС2 | 150 | 100 | 3 | 1,2 |
| 89-ВП-А1 | А1 /АС1 | 100 | 100 | 3 | 0,8 |
| 89-ВП-А2 | А2 / АС2 | 150 | 100 | 3 | 1,2 |
| 108-ВП-А1 | А1 /АС1 | 100 | 150 | 4 | 1,8 |
| 108-ВП-А2 | А2 / АС2 | 250 | 150 | 4 | 4,4 |
| 133-ВП-А1 | А1 /АС1 | 100 | 150 | 4 | 1,8 |
| 133-ВП-А2 | А2 / АС2 | 250 | 150 | 4 | 4,4 |
| 159-ВП-А1 | А1 /АС1 | 100 | 150 | 4 | 1,8 |
| 159-ВП-А2 | А2 / АС2 | 250 | 150 | 4 | 4,4 |
| 219-ВП-А1 | А1 /АС1 | 100 | 150 | 4 | 1,8 |
| 219-ВП-Б1 | Б1 / БС1 | 100 | 150 | 4 | 3,4 |
| 219-ВП-А2 | А2 / АС2 | 250 | 150 | 4 | 4,4 |
| 219-ВП-Б2 | Б2 / БС2 | 250 | 150 | 4 | 6,0 |
| 273-ВП-А1 | А1 /АС1 | 150 | 200 | 6 | 6,8 |
| 273-ВП-Б1 | Б1 / БС1 | 150 | 200 | 6 | 14,2 |
| 273-ВП-А2 | А2 / АС2 | 300 | 200 | 6 | 13,2 |
| 273-ВП-Б2 | Б2 / БС2 | 300 | 200 | 6 | 20,6 |
| 325-ВП-А1 | А1 /АС1 | 150 | 200 | 6 | 6,8 |
| 325-ВП-Б1 | Б1 / БС1 | 150 | 200 | 6 | 14,2 |
| 325-ВП-А2 | А2 / АС2 | 300 | 200 | 6 | 13,2 |
| 325-ВП-Б2 | Б2 / БС2 | 300 | 200 | 6 | 20,6 |
| 377-ВП-А1 | А1 /АС1 | 150 | 200 | 6 | 6,8 |
| 377-ВП-Б1 | Б1 / БС1 | 150 | 200 | 6 | 14,2 |
| 377-ВП-А2 | А2 / АС2 | 300 | 200 | 6 | 13,2 |
| 377-ВП-Б2 | Б2 / БС2 | 300 | 200 | 6 | 20,6 |
| 426-ВП-А1 | А1 /АС1 | 150 | 200 | 6 | 6,8 |
| 426-ВП-Б1 | Б1 / БС1 | 150 | 200 | 6 | 14,2 |
| 426-ВП-А2 | А2 / АС2 | 300 | 200 | 6 | 13,2 |
| 426-ВП-Б2 | Б2 / БС2 | 300 | 200 | 6 | 20,6 |
| 530-ВП-А1 | А1 /АС1 | 200 | 300 | 8 | 14,8 |
| 530-ВП-Б1 | Б1 / БС1 | 200 | 300 | 8 | 28,0 |
| 530-ВП-А2 | А2 / АС2 | 350 | 300 | 8 | 25,2 |
| 530-ВП-Б2 | Б2 / БС2 | 350 | 300 | 8 | 38,4 |
| 630-ВП-А1 | А1 /АС1 | 200 | 300 | 8 | 14,8 |
| 630-ВП-Б1 | Б1 / БС1 | 200 | 300 | 8 | 28,0 |
| 630-ВП-А2 | А2 / АС2 | 350 | 300 | 8 | 25,2 |
| 630-ВП-Б2 | Б2 / БС2 | 350 | 300 | 8 | 38,4 |
| 820-ВП-А1 | А1 /АС1 | 200 | 300 | 8 | 14,8 |
| 820-ВП-Б1 | Б1 / БС1 | 200 | 300 | 8 | 28,0 |
| 820-ВП-А2 | А2 / АС2 | 350 | 300 | 8 | 25,2 |
| 820-ВП-Б2 | Б2 / БС2 | 350 | 300 | 8 | 38,4 |
| 1020-ВП-А1 | А1 /АС1 | 200 | 300 | 8 | 14,8 |
| 1020-ВП-Б1 | Б1 / БС1 | 200 | 300 | 8 | 28,0 |
| 1020-ВП-А2 | А2 / АС2 | 350 | 300 | 8 | 25,2 |
| 1020-ВП-Б2 | Б2 / БС2 | 350 | 300 | 8 | 38,4 |
| 1220-ВП-А1 | А1 /АС1 | 300 | 400 | 10 | 32,4 |
| 1220-ВП-Б1 | Б1 / БС1 | 300 | 400 | 10 | 54 |
| 1220-ВП-А2 | А2 / АС2 | 450 | 400 | 10 | 37,6 |
| 1220-ВП-Б2 | Б2 / БС2 | 450 | 400 | 10 | 59,4 |
| 1420-ВП-А1 | А1 /АС1 | 300 | 400 | 10 | 32,4 |
| 1420-ВП-Б1 | Б1 / БС1 | 300 | 400 | 10 | 54 |
| 1420-ВП-А2 | А2 / АС2 | 450 | 400 | 10 | 37,6 |
| 1420-ВП-Б2 | Б2 / БС2 | 450 | 400 | 10 | 59,4 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
