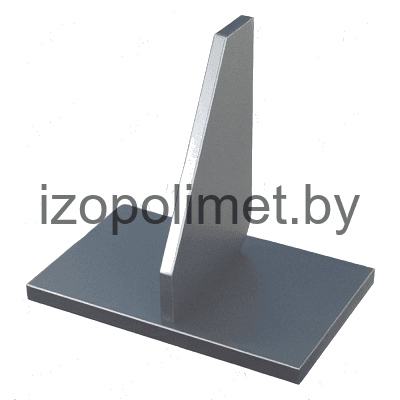

Опора неподвижная для вертикальных коробов Л8-138.000
Описание изделия

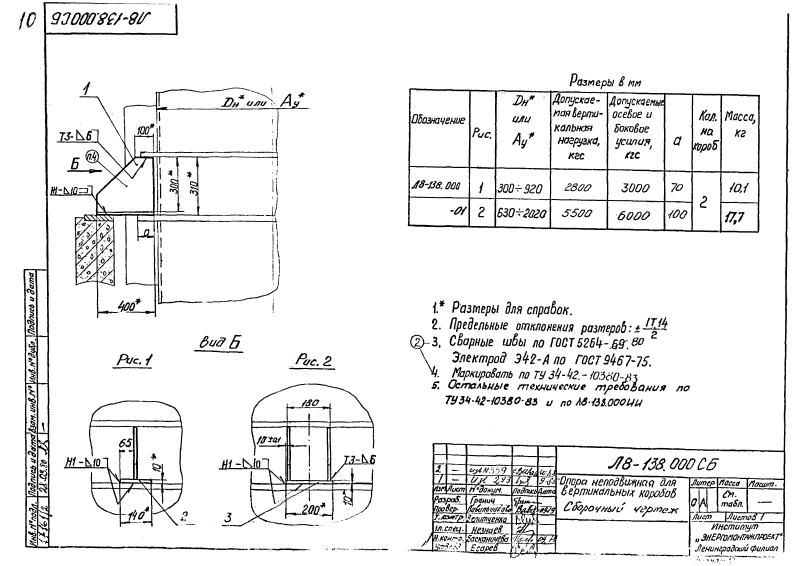

ООО "Изополимет Плюс" изготавливает неподвижные опоры для вертикальных коробов Л8-138.000 серии Л8-138.000 - Л8-200.000. Изделие применяется в опорах и подвесках станционных трубопроводов. В таблице приведены 2 исполнения по рисункам 1 и 2 для Dн или Ау 300-920 и 630-2020 мм. Допускаемая вертикальная нагрузка составляет 2800-5500 кгс, осевые и боковые усилия - 3000-6000 кгс. Размер a - 70-100 мм, на короб устанавливается 2 опоры, масса - 10,10-17,70 кг.
| Обозначение опоры | Рис. | Dн* или Ау* | Допускаемая вертикальная нагрузка, кгс | Допускаемые осевые и боковые усилия, кгс | а | Кол. На короб | Масса, кг |
|---|---|---|---|---|---|---|---|
| Л8-138.000 | 1 | 300-920 | 2800 | 3000 | 70 | 2 | 10,10 |
| Л8-138.000-01 | 2 | 630-2020 | 5500 | 6000 | 100 | 2 | 17,70 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
