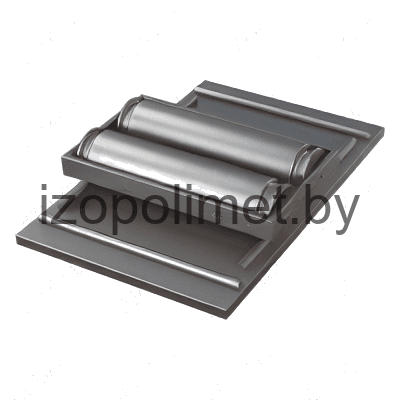

Блок двухкатковый Л8-141.000

Name: Л8-141.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

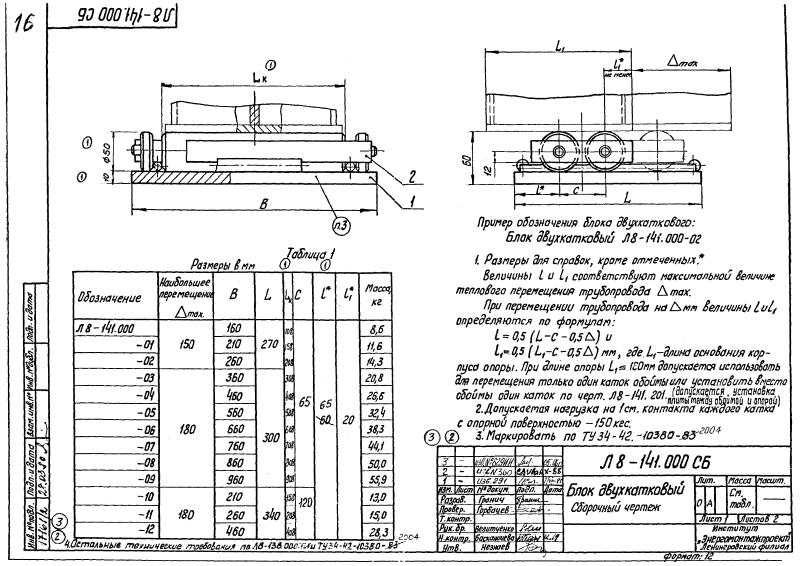

ООО "Изополимет Плюс" изготавливает двухкатковые блоки Л8-141.000 серии Л8-138.000 - Л8-200.000. Изделие применяется в станционных трубопроводах для опорных узлов с катковым перемещением. В таблице указаны 13 исполнений с наибольшим перемещением 150-180 мм. Размер B составляет 160-960 мм, L - 270-340 мм, Lk - 108-908 мм, C - 65-120 мм. Параметры j и j1 указаны 65 и 20 мм, масса блока - от 8,60 до 55,90 кг.

Обозначение блока	Наибольшее перемещение Δmax	B	L	Lk	C	j*	j1*	Масса, кг
Л8-141.000	150	160	270	108	65	65	20	8,60
Л8-141.000-01	150	210	270	158	65	65	20	11,60
Л8-141.000-02	150	260	270	208	65	65	20	14,30
Л8-141.000-03	180	360	300	308	65	65	20	20,80
Л8-141.000-04	180	460	300	408	65	65	20	26,50
Л8-141.000-05	180	560	300	508	65	65	20	32,40
Л8-141.000-06	180	660	300	608	65	65	20	38,30
Л8-141.000-07	180	760	300	708	65	65	20	44,10
Л8-141.000-08	180	860	300	808	65	65	20	50,00
Л8-141.000-09	180	960	300	908	65	65	20	55,90
Л8-141.000-10	180	210	340	458	120	65	20	13,00
Л8-141.000-11	180	260	340	208	120	65	20	15,00
Л8-141.000-12	180	460	340	408	120	65	20	28,30
