Втулка с колпаком для прохода через крышу Л8-146.000

Name: Л8-146.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

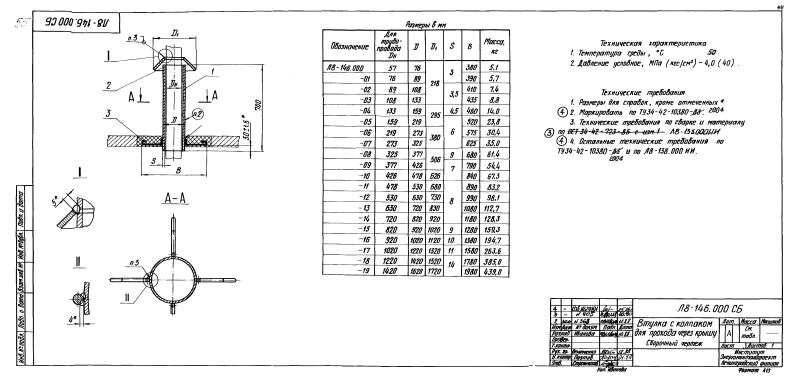

ООО "Изополимет Плюс" изготавливает втулки с колпаком для прохода через крышу Л8-146.000 серии Л8-138.000 - Л8-200.000. Изделие применяется в узлах прохода станционных трубопроводов через кровлю. В таблице указаны 20 исполнений для Dн 57-1420 мм. Размер D составляет 76-1620 мм, D1 - 218-1720 мм, S - 3-14 мм, B - 380-1980 мм. Масса втулок с колпаком находится в диапазоне от 5,10 до 439,00 кг.

Обозначение втулки	Dн	D	D1	S	B	Масса, кг
Л8-146.000	57	76	218	3	380	5,10
Л8-146.000-01	76	89	218	3	390	5,70
Л8-146.000-02	89	108	218	3,5	410	7,40
Л8-146.000-03	108	133	218	3,5	435	8,80
Л8-146.000-04	133	159	295	4,5	460	14,00
Л8-146.000-05	159	219	295	6	520	23,80
Л8-146.000-06	219	273	380	6	575	30,40
Л8-146.000-07	273	325	380	6	625	35,00
Л8-146.000-08	325	377	506	9	680	61,40
Л8-146.000-09	377	426	506	7	790	54,40
Л8-146.000-10	426	478	626	7	840	67,30
Л8-146.000-11	478	530	680	8	890	83,20
Л8-146.000-12	530	630	730	8	990	98,10
Л8-146.000-13	630	720	830	8	1080	112,70
Л8-146.000-14	720	820	920	8	1180	128,30
Л8-146.000-15	820	920	1020	9	1280	159,30
Л8-146.000-16	920	1020	1120	10	1380	194,70
Л8-146.000-17	1020	1220	1320	11	1580	263,60
Л8-146.000-18	1220	1420	1520	14	1780	385,00
Л8-146.000-19	1420	1620	1720	14	1980	439,00
