Втулка для прохода через перекрытие Л8-145.000

Name: Л8-145.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Л8-138.000 - Л8-200.000: Опоры и подвески станционных трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает втулки для прохода через перекрытие Л8-145.000 серии Л8-138.000 - Л8-200.000. Изделие применяется при проходе станционных трубопроводов через строительные конструкции. В таблице приведены 16 исполнений для Dн 57-1420 мм с учетом температуры среды 200, 300 и 425 °C. Размер D составляет 219-1760 мм, S - 6-14 мм, B - 460-2000 мм. Масса втулок находится в диапазоне от 9,70 до 188,00 кг.

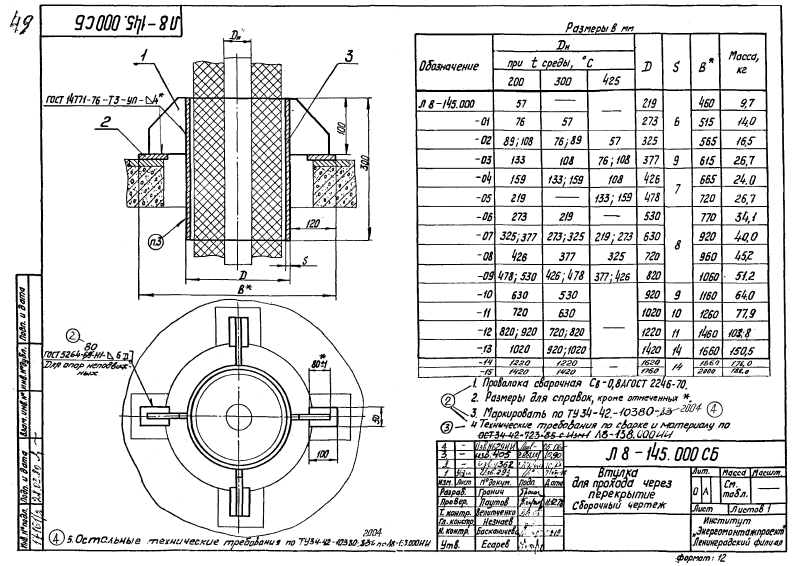

Обозначение втулки	Dн			D	S	B*	Масса, кг
	при t среды, 0С
	200	300	425
Л8-145.000	57	-	-	219	6	460	9,70
Л8-145.000-01	76	57	-	273	6	515	14,00
Л8-145.000-02	89; 108	76; 89	57	325	6	565	16,50
Л8-145.000-03	133	108	76; 89	377	9	615	26,70
Л8-145.000-04	159	133; 159	108	426	7	665	24,00
Л8-145.000-05	219	-	133; 159	478	7	720	26,70
Л8-145.000-06	273	219	-	530	8	770	34,10
Л8-145.000-07	325; 377	273; 325	219; 273	630	8	920	40,00
Л8-145.000-08	426	377	325	720	8	960	45,20
Л8-145.000-09	478; 530	426; 478	377; 426	820	8	1060	51,20
Л8-145.000-10	630	530	-	920	9	1160	64,00
Л8-145.000-11	720	630	-	1020	10	1260	77,90
Л8-145.000-12	820; 920	720; 820	-	1220	11	1460	103,80
Л8-145.000-13	1020	920; 1020	-	1420	14	1660	150,50
Л8-145.000-14	1220	1220	-	1620	14	1860	174,00
Л8-145.000-15	1420	1420	-	1760	14	2000	188,00
