Блок пружинный Л8-524.000
Описание изделия

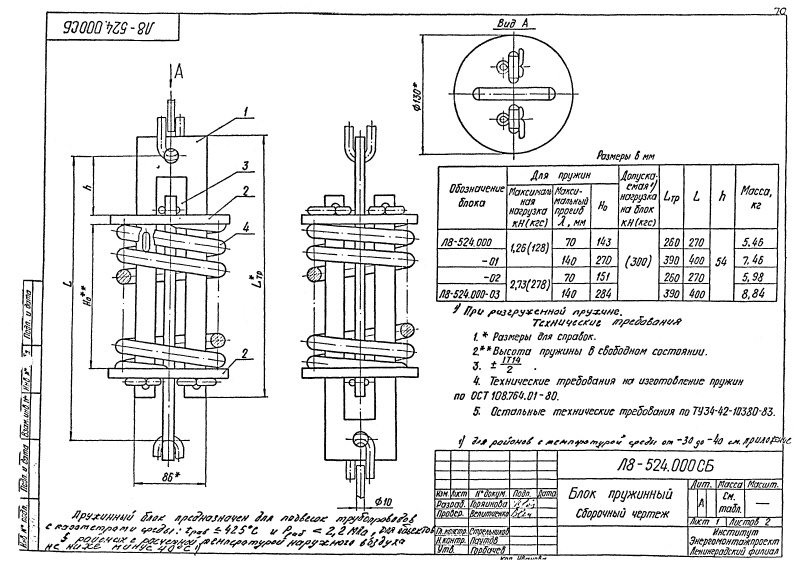

ООО "Изополимет Плюс" изготавливает пружинные блоки Л8-524.000 серии Л8-508.000 - Л8-524.000. Изделие применяется как пружинный элемент в подвесках трубопроводов малых диаметров. В таблице приведены 4 исполнения для пружин с максимальной нагрузкой 1,26-2,73 кН и максимальным прогибом 70-140 мм. Размер Ho составляет 143-284 мм, Lтр - 260-390 мм, L - 270-400 мм, h - 54 мм. Масса блока находится в диапазоне 5,46-8,84 кг.
| Обозначение блока | Для пружин | Допускаемая нагрузка на блок кН (кгс) | Lтр | L | h | Масса, кг | ||
|---|---|---|---|---|---|---|---|---|
| Максимальная нагрузка кН (кгс) | Максимальный прогиб, мм | Ho | ||||||
| Л8-524.000 | 1,26 (128) | 70 | 143 | (300) | 260 | 270 | 54 | 5,46 |
| Л8-524.000-01 | 1,26 (128) | 140 | 270 | (300) | 390 | 400 | 54 | 7,46 |
| Л8-524.000-02 | 2,73 (278) | 70 | 151 | (300) | 260 | 270 | 54 | 5,98 |
| Л8-524.000-03 | 2,73 (278) | 140 | 284 | (300) | 390 | 400 | 54 | 8,84 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
