Блок пружинный сдвоенный для подвесок трубопроводов АЭС и ТЭЦ ОСТ 108.275.59-80
Описание изделия
ООО "Изополимет Плюс" изготавливает сдвоенные пружинные блоки ОСТ 108.275.59-80 для пружинных подвесок трубопроводов АЭС и ТЭЦ. Изделие применяется в подвесных узлах, где требуется работа двух пружинных элементов в составе одного блока. Таблица содержит исполнения 01-12. Сила пружины при рабочей деформации составляет 1,27-58,46 кН, допускаемая сила — 4,42-78,46 кН. Ширина блока указана от 198 до 396 мм, высота — 540-1110 мм, масса — от 10,10 до 160,00 кг.

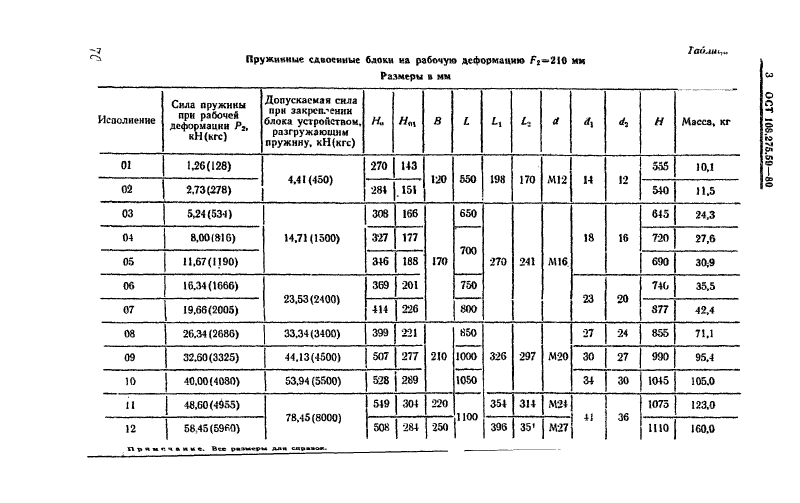

| Исполнение | Сила пружины при рабочей деформации кН (кгс) | Допускаемая сила кН, (кгс) | Ширина, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|
| 01 ОСТ108.275.59-80 | 1,27 (129) | 4,42 (450) | 198,00 | 555,00 | 10,10 |
| 02 ОСТ108.275.59-80 | 2,74 (279) | 4,42 (450) | 198,00 | 540,00 | 11,50 |
| 03 ОСТ108.275.59-80 | 5,25 (535) | 14,72 (1500) | 270,00 | 645,00 | 24,30 |
| 04 ОСТ108.275.59-80 | 8,01 (816) | 14,72 (1500) | 270,00 | 720,00 | 27,60 |
| 05 ОСТ108.275.59-80 | 11,68 (1191) | 14,72 (1500) | 270,00 | 690,00 | 30,90 |
| 06 ОСТ108.275.59-80 | 16,35 (1667) | 23,54 (2400) | 270,00 | 740,00 | 35,50 |
| 07 ОСТ108.275.59-80 | 19,67 (2006) | 23,54 (2400) | 270,00 | 877,00 | 42,40 |
| 08 ОСТ108.275.59-80 | 26,35 (2687) | 33,35 (3400) | 326,00 | 855,00 | 71,10 |
| 09 ОСТ108.275.59-80 | 32,61 (3326) | 44,14 (4500) | 326,00 | 990,00 | 95,40 |
| 10 ОСТ108.275.59-80 | 40,01 (4081) | 53,95 (5500) | 326,00 | 1045,00 | 105,00 |
| 11 ОСТ108.275.59-80 | 48,61 (4956) | 78,46 (8000) | 354,00 | 1075,00 | 123,00 |
| 12 ОСТ108.275.59-80 | 58,46 (5961) | 78,46 (8000) | 396,00 | 1110,00 | 160,00 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
