Блоки хомутовые с траверсой ОСТ 108.275.65-80
Описание изделия

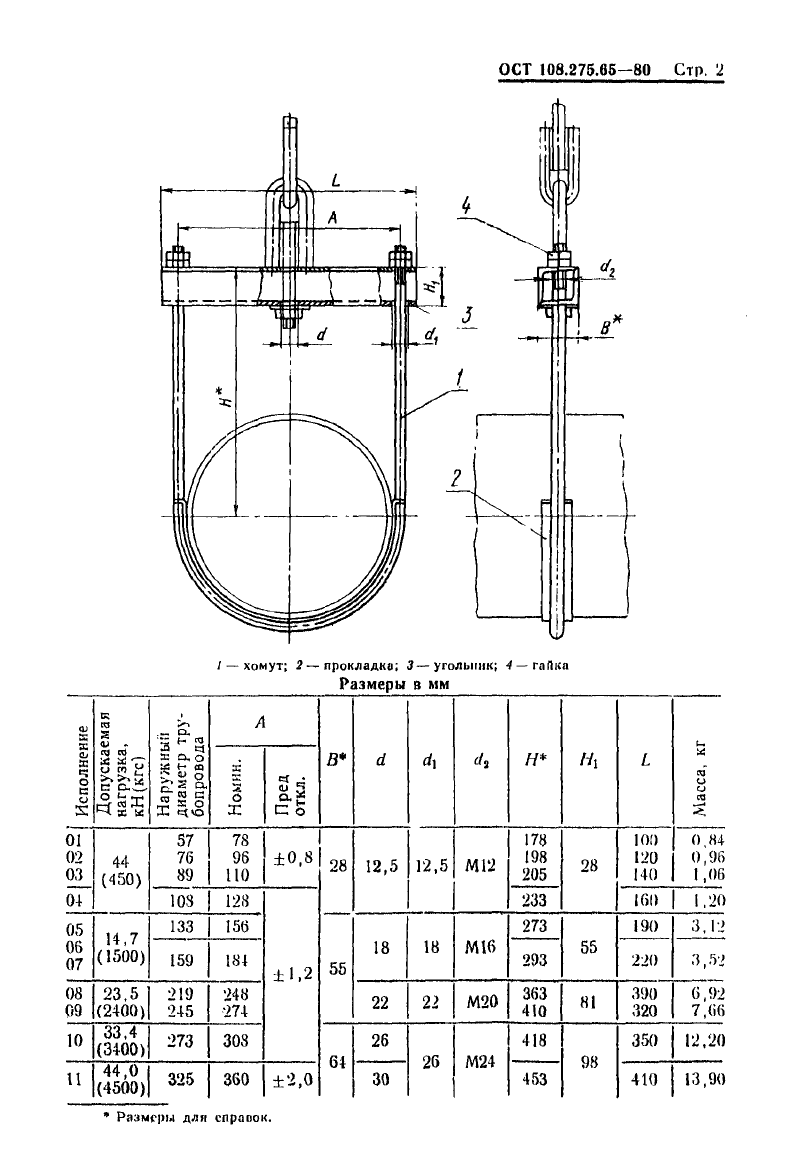

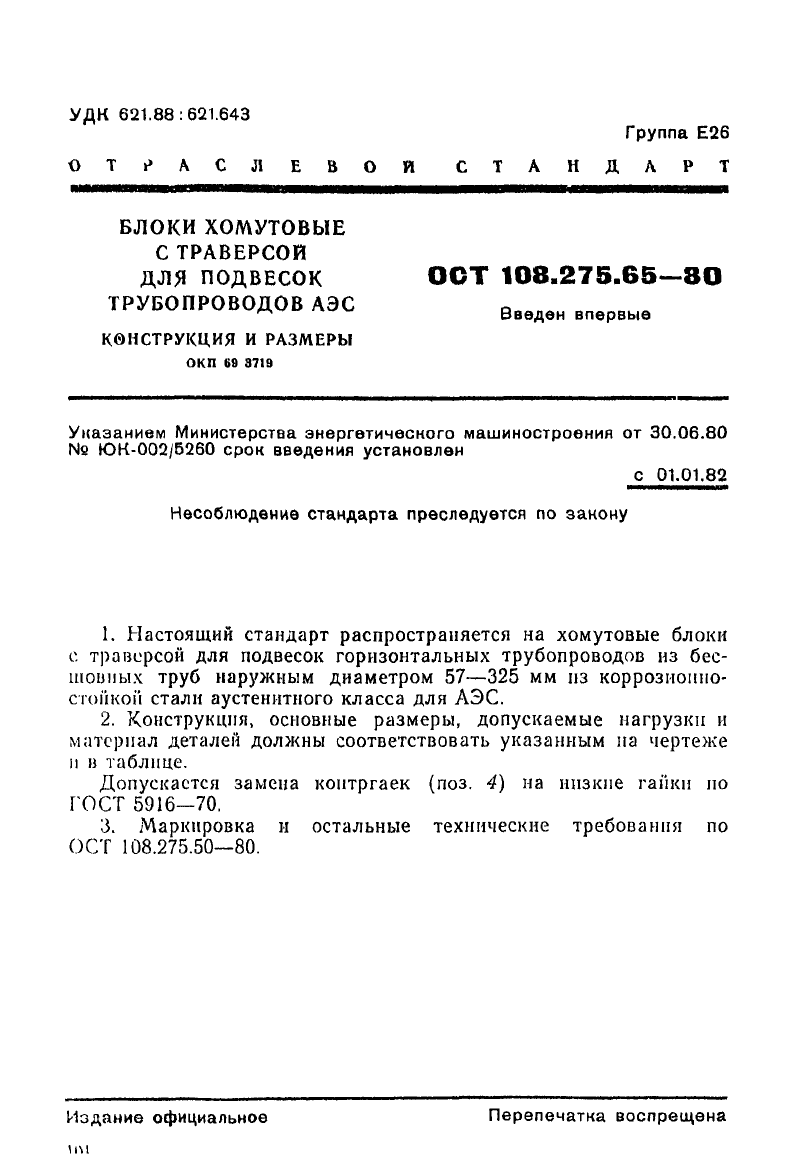

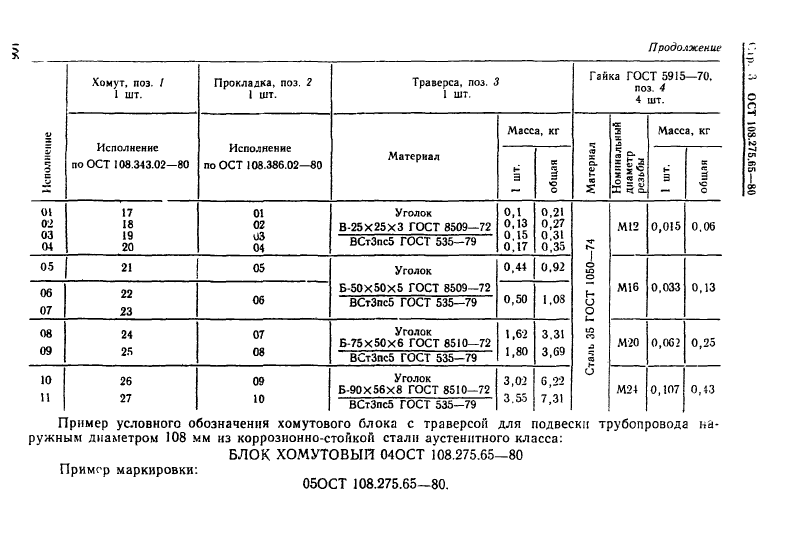

ООО "Изополимет Плюс" изготавливает хомутовые блоки с траверсой ОСТ 108.275.65-80 для блоков подвески. Изделие входит в серию ОСТ 108.275.24-80 - ОСТ 108.764.01-80 и применяется в хомутовых узлах крепления трубопроводов. В таблице приведены исполнения 01-11 для наружных диаметров Dн от 57 до 325 мм. Допускаемая нагрузка составляет 4,4-44,0 кН, размер A - 78-360 мм, B - 28-64 мм, резьба d2 - M12-M24. Высота H указана 178-453 мм, L - 100-410 мм, масса - от 0,84 до 13,90 кг.
| Наименование | Наружный диаметр трубопровода Dн | Допускаемая нагрузка, кН (кгс) | A | B | d | d1 | d2 | H | H1 | L | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 01 ОСТ 108.275.65-80 | 57 | 44 (450) | 78 | 28 | 12,5 | 12,5 | M12 | 178 | 28 | 100 | 0,84 |
| 02 ОСТ 108.275.65-80 | 76 | 44 (450) | 96 | 28 | 12,5 | 12,5 | M12 | 198 | 28 | 120 | 0,96 |
| 03 ОСТ 108.275.65-80 | 89 | 44 (450) | 110 | 28 | 12,5 | 12,5 | M12 | 205 | 28 | 140 | 1,06 |
| 04 ОСТ 108.275.65-80 | 108 | 44 (450) | 128 | 28 | 12,5 | 12,5 | M12 | 233 | 28 | 160 | 1,20 |
| 05 ОСТ 108.275.65-80 | 133 | 14,7 (1500) | 156 | 55 | 18 | 18 | M16 | 273 | 55 | 190 | 3,12 |
| 06 ОСТ 108.275.65-80 | 159 | 14,7 (1500) | 184 | 55 | 18 | 18 | M16 | 293 | 55 | 220 | 3,52 |
| 07 ОСТ 108.275.65-80 | 159 | 14,7 (1500) | 184 | 55 | 18 | 18 | M16 | 293 | 55 | 220 | 3,52 |
| 08 ОСТ 108.275.65-80 | 219 | 23,5 (2400) | 248 | 55 | 22 | 22 | M20 | 363 | 81 | 390 | 6,92 |
| 09 ОСТ 108.275.65-80 | 245 | 23,5 (2400) | 274 | 55 | 22 | 22 | M20 | 410 | 81 | 320 | 7,66 |
| 10 ОСТ 108.275.65-80 | 273 | 33,4 (3400) | 308 | 64 | 26 | 26 | M24 | 418 | 98 | 350 | 12,20 |
| 11 ОСТ 108.275.65-80 | 325 | 44,0 (4500) | 360 | 64 | 30 | 26 | M24 | 453 | 98 | 410 | 13,90 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
