Блок пружинный опорный для подвесок трубопроводов АЭС и ТЭЦ ОСТ 108.275.60-80
Описание изделия
ООО "Изополимет Плюс" изготавливает опорные пружинные блоки ОСТ 108.275.60-80 для пружинных подвесок трубопроводов АЭС и ТЭЦ. Изделие входит в серию ОСТ 108.275.24-80 - ОСТ 108.764.01-80 и применяется как пружинный опорный элемент в подвесном узле. Таблица содержит исполнения 01-12. Сила пружины при рабочей деформации составляет 1,28-58,47 кН, допускаемая сила - 4,43-78,47 кН. Диаметр шпильки указан 12-36 мм, высота блока - 500-1000 мм, масса - от 5,60 до 83,00 кг.

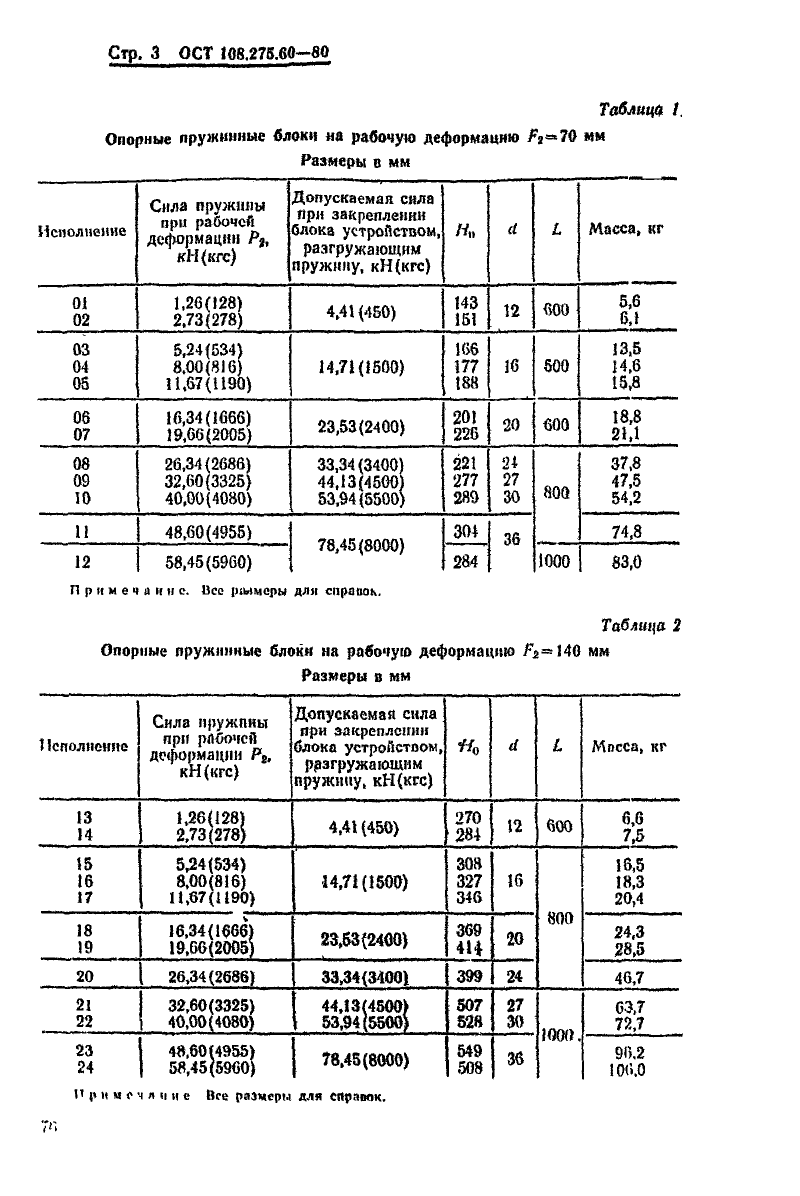

| Исполнение | Сила пружины при рабочей деформации кН (кгс) | Допускаемая сила кН, (кгс) | Диаметр шпильки, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|
| 01 ОСТ108.275.60-80 | 1,28 (129,0) | 4,43 (450,0) | 12,00 | 600,00 | 5,60 |
| 02 ОСТ108.275.60-80 | 2,75 (279,0) | 4,43 (450,0) | 12,00 | 600,00 | 6,10 |
| 03 ОСТ108.275.60-80 | 5,26 (535,0) | 14,73 (1500,0) | 16,00 | 500,00 | 13,50 |
| 04 ОСТ108.275.60-80 | 8,02 (816,0) | 14,73 (1500,0) | 16,00 | 500,00 | 14,60 |
| 05 ОСТ108.275.60-80 | 11,69 (1191,0) | 14,73 (1500,0) | 16,00 | 500,00 | 15,80 |
| 06 ОСТ108.275.60-80 | 16,36 (1667,0) | 23,55 (2400,0) | 20,00 | 600,00 | 18,80 |
| 07 ОСТ108.275.60-80 | 19,68 (2006,0) | 23,55 (2400,0) | 20,00 | 600,00 | 21,10 |
| 08 ОСТ108.275.60-80 | 26,36 (2687,0) | 33,36 (3400,0) | 24,00 | 800,00 | 37,80 |
| 09 ОСТ108.275.60-80 | 32,62 (3326,0) | 44,15 (4500,0) | 27,00 | 800,00 | 47,50 |
| 10 ОСТ108.275.60-80 | 40,02 (4081,0) | 53,96 (5500,0) | 30,00 | 800,00 | 54,20 |
| 11 ОСТ108.275.60-80 | 48,62 (4956,0) | 78,47 (8000,0) | 36,00 | 800,00 | 74,80 |
| 12 ОСТ108.275.60-80 | 58,47 (5961,0) | 78,47 (8000,0) | 36,00 | 1000,00 | 83,00 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ОСТ 108.275.54-80
Блок хомутовый с опорной балкой для подвесок трубопроводов АЭС и ТЭЦ ОСТ 108.275.54-80
ОСТ 108.275.55-80
Блок хомутовый с опорной балкой для подвесок трубопроводов ТЭС и АЭС ОСТ 108.275.55-80
ОСТ 108.275.56-80
Блок хомутовый для подвесок трубопроводов АЭС и ТЭС ОСТ 108.275.56-80
ОСТ 108.275.57-80
Блок хомутовый для подвесок трубопроводов АЭС ОСТ 108.275.57-80
ОСТ 108.275.58-80
Блок пружинный для подвесок трубопроводов АЭС и ТЭЦ ОСТ 108.275.58-80
ОСТ 108.275.59-80
Блок пружинный сдвоенный для подвесок трубопроводов АЭС и ТЭЦ ОСТ 108.275.59-80

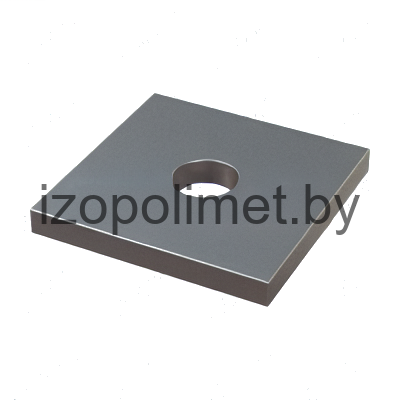

ОСТ 108.275.61-80
Плита опорная для подвесок трубопроводов ОСТ 108.275.61-80

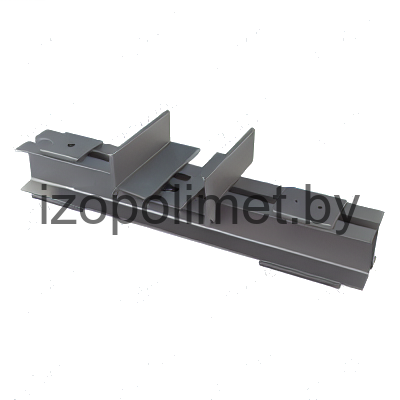

ОСТ 108.275.62-80
Блок приварной с опорной балкой ОСТ 108.275.62-80

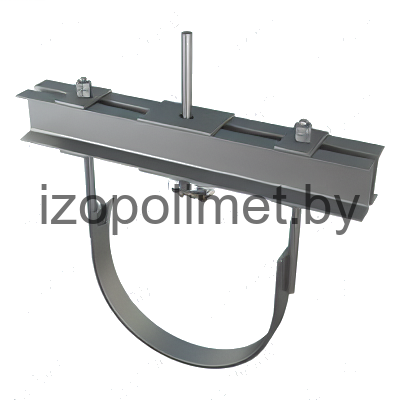

ОСТ 108.275.63-80
Блок хомутовый с траверсой ОСТ 108.275.63-80

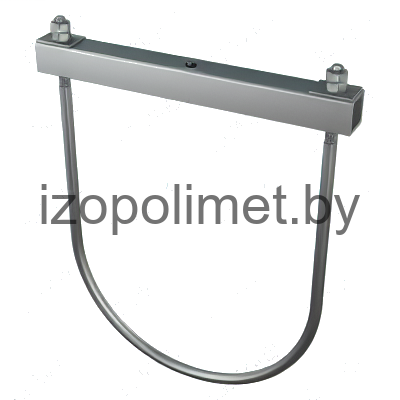

ОСТ 108.275.64-80
Блок хомутовый с траверсой ОСТ 108.275.64-80

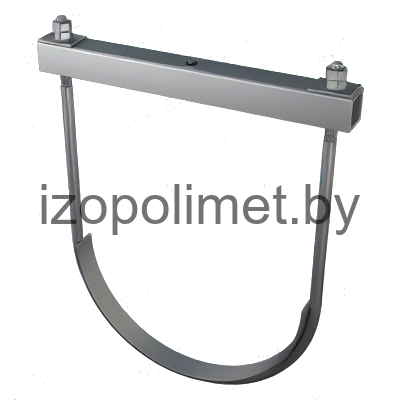

ОСТ 108.275.65-80
