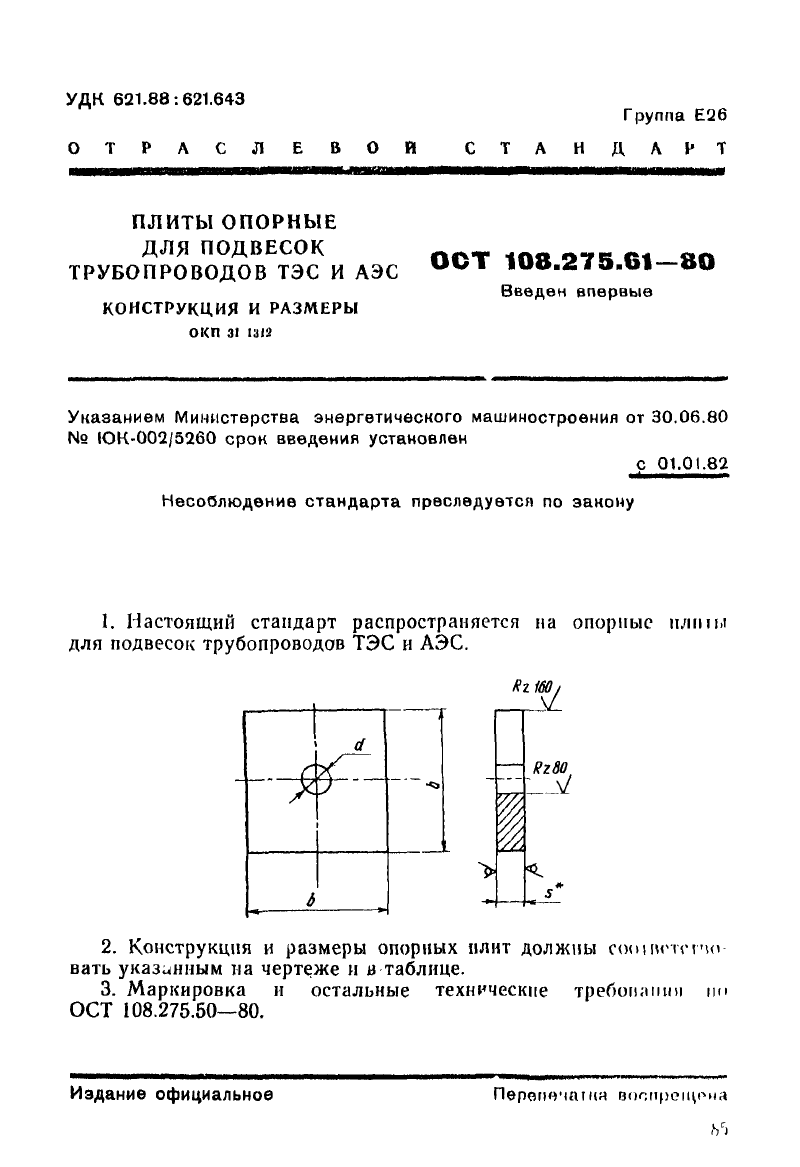

Плита опорная для подвесок трубопроводов ОСТ 108.275.61-80
Описание изделия
ООО "Изополимет Плюс" изготавливает опорные плиты ОСТ 108.275.61-80 для подвесок трубопроводов. Изделие относится к серии ОСТ 108.275.24-80 - ОСТ 108.764.01-80 и применяется как деталь узла подвески, воспринимающая усилие от тяги. По таблице доступны исполнения 01-07 для диаметров тяги 16-50 мм. Размер b составляет 120-260 мм, d - 18-53 мм, толщина s* - 10 или 12 мм. В качестве материала указаны ВСт3пс5 и ВСт3сп5 по ГОСТ 14637-79, масса - от 1,10 до 5,15 кг.

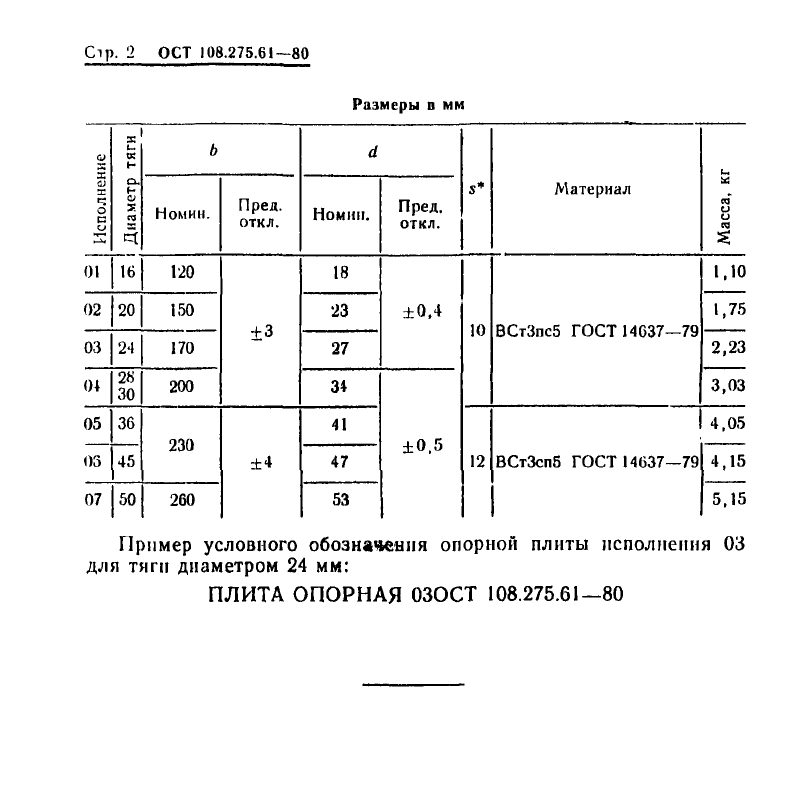

| Наименование | Диаметр тяги | b | d | s* | Материал | Масса, кг |
|---|---|---|---|---|---|---|
| 01 ОСТ 108.275.61-80 | 16 | 120 | 18 | 10 | ВСт3пс5 ГОСТ 14637-79 | 1,10 |
| 02 ОСТ 108.275.61-80 | 20 | 150 | 23 | 10 | ВСт3пс5 ГОСТ 14637-79 | 1,75 |
| 03 ОСТ 108.275.61-80 | 24 | 170 | 27 | 10 | ВСт3пс5 ГОСТ 14637-79 | 2,23 |
| 04 ОСТ 108.275.61-80 | 28, 30 | 200 | 34 | 10 | ВСт3пс5 ГОСТ 14637-79 | 3,03 |
| 05 ОСТ 108.275.61-80 | 36 | 230 | 41 | 12 | ВСт3сп5 ГОСТ 14637-79 | 4,05 |
| 06 ОСТ 108.275.61-80 | 45 | 230 | 47 | 12 | ВСт3сп5 ГОСТ 14637-79 | 4,15 |
| 07 ОСТ 108.275.61-80 | 50 | 260 | 53 | 12 | ВСт3сп5 ГОСТ 14637-79 | 5,15 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
