Блок приварной с опорной балкой ОСТ 108.275.62-80
Описание изделия
ООО "Изополимет Плюс" изготавливает приварные блоки с опорной балкой ОСТ 108.275.62-80. Изделие входит в серию ОСТ 108.275.24-80 - ОСТ 108.764.01-80 и применяется в составе блоков подвески трубопроводов. В таблице приведены исполнения 01-08 для диаметров трубопровода Dн 530-1420 мм. Допускаемая нагрузка составляет 78,5 или 137,5 кН. Размер A указан 1200-1700 мм, B - 235-635 мм, b - 200-230 мм, H - 295-377 мм, L - 1420-2000 мм. Масса изделия - от 59,40 до 120,60 кг.

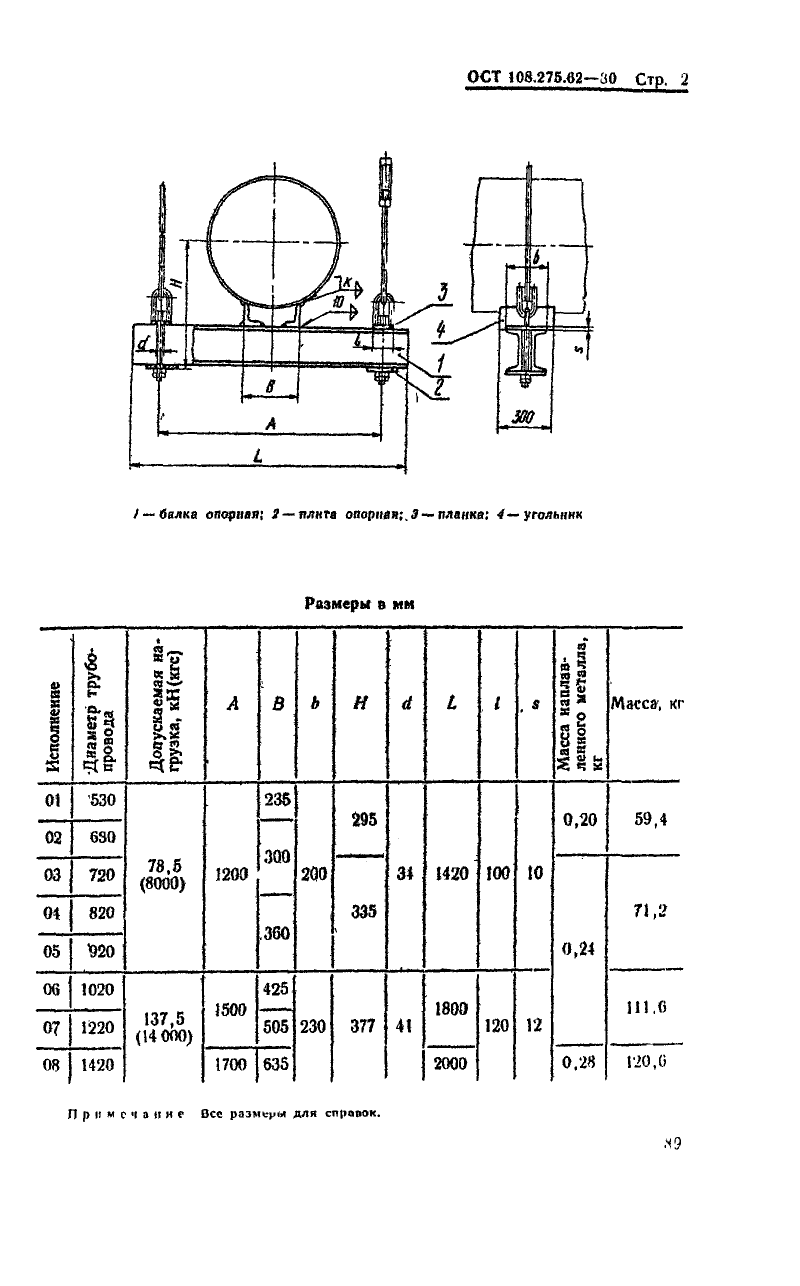

| Наименование | Диаметр трубопровода Dн | Допускаемая нагрузка, кН (кгс) | A | B | b | H | d | L | l | s | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 01 ОСТ 108.275.62-80 | 530 | 78,5 (8000) | 1200 | 235 | 200 | 295 | 34 | 1420 | 100 | 10 | 59,40 |
| 02 ОСТ 108.275.62-80 | 680 | 78,5 (8000) | 1200 | 300 | 200 | 295 | 34 | 1420 | 100 | 10 | 59,40 |
| 03 ОСТ 108.275.62-80 | 720 | 78,5 (8000) | 1200 | 300 | 200 | 335 | 34 | 1420 | 100 | 10 | 71,20 |
| 04 ОСТ 108.275.62-80 | 820 | 78,5 (8000) | 1200 | 360 | 200 | 335 | 34 | 1420 | 100 | 10 | 71,20 |
| 05 ОСТ 108.275.62-80 | 920 | 78,5 (8000) | 1200 | 360 | 200 | 335 | 34 | 1420 | 100 | 10 | 71,20 |
| 06 ОСТ 108.275.62-80 | 1020 | 137,5 (14000) | 1500 | 425 | 230 | 377 | 41 | 1800 | 120 | 12 | 111,60 |
| 07 ОСТ 108.275.62-80 | 1220 | 137,5 (14000) | 1500 | 505 | 230 | 377 | 41 | 1800 | 120 | 12 | 111,60 |
| 08 ОСТ 108.275.62-80 | 1420 | 137,5 (14000) | 1700 | 635 | 230 | 377 | 41 | 2000 | 120 | 12 | 120,60 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
