Блок хомутовый с опорной балкой ОСТ 108.275.67-80
Описание изделия

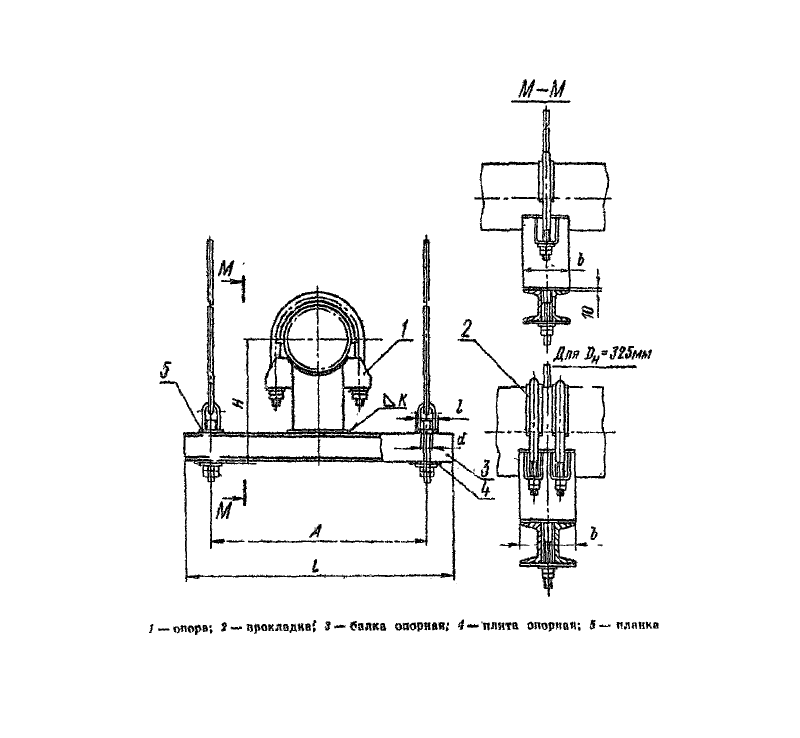

ООО "Изополимет Плюс" изготавливает хомутовые блоки с опорной балкой ОСТ 108.275.67-80. Изделие применяется в блоках подвески трубопроводов серии ОСТ 108.275.24-80 - ОСТ 108.764.01-80. Таблица содержит исполнения 01-04 для наружных диаметров Dн 219, 245, 273 и 325 мм. Допускаемая нагрузка составляет 29,4 или 47,1 кН. Размер A указан 650 или 750 мм, b - 120 или 215 мм, d - 18 или 23 мм, H - 373-465 мм, L - 800 или 950 мм, l - 60 или 75 мм. Масса изделия - от 26,90 до 54,00 кг.

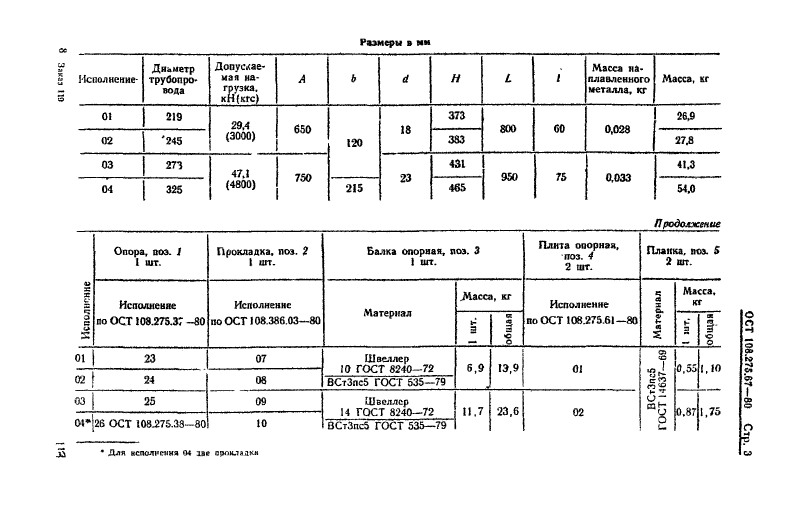

| Наименование | Наружный диаметр трубопровода Dн | Допускаемая нагрузка, кН (кгс) | A | b | d | H | L | l | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 01 ОСТ 108.275.67-80 | 219 | 29,4 (3000) | 650 | 120 | 18 | 373 | 800 | 60 | 26,90 |
| 02 ОСТ 108.275.67-80 | 245 | 29,4 (3000) | 650 | 120 | 18 | 383 | 800 | 60 | 27,80 |
| 03 ОСТ 108.275.67-80 | 273 | 47,1 (4800) | 750 | 120 | 23 | 431 | 950 | 75 | 41,30 |
| 04 ОСТ 108.275.67-80 | 325 | 47,1 (4800) | 750 | 215 | 23 | 465 | 950 | 75 | 54,00 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
