Блок пружинный для опор трубопроводов АЭС и ТЭЦ ОСТ 108.275.69-80
Описание изделия
ООО "Изополимет Плюс" изготавливает пружинные блоки ОСТ 108.275.69-80 для пружинных катковых опор трубопроводов. Изделие входит в серию ОСТ 108.275.24-80 - ОСТ 108.764.01-80 и применяется как пружинный элемент в опорном узле. В таблице представлены исполнения 01-17. Сила пружины при рабочей деформации составляет от 8 до 58,45 кН. Высота пружины указана 177-304 мм, ширина блока - 196-376 мм, высота - 217-354 мм. Масса изделия находится в диапазоне от 17,50 до 83,20 кг.

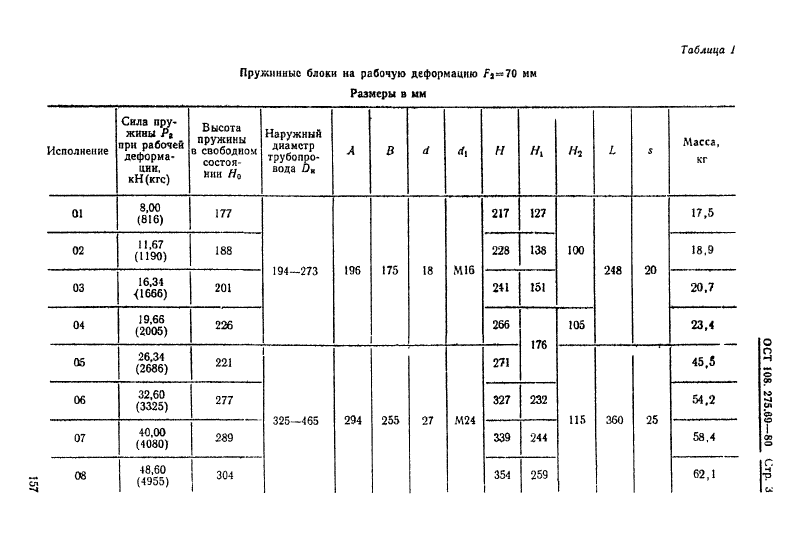

| Исполнение | Сила пружины при рабочей деформации кН (кгс) | Высота пружины, мм | Ширина, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|
| 01 ОСТ 108.275.69-80 | 8 (815) | 177 | 196 | 217 | 17,50 |
| 02 ОСТ 108.275.69-80 | 11,67 (1 190) | 188 | 196 | 228 | 18,90 |
| 03 ОСТ 108.275.69-80 | 16,34 (1 665) | 201 | 196 | 241 | 20,70 |
| 04 ОСТ 108.275.69-80 | 19,66 (2 000) | 226 | 196 | 266 | 23,40 |
| 05 ОСТ 108.275.69-80 | 26,34 (2 685) | 221 | 294 | 271 | 45,50 |
| 06 ОСТ 108.275.69-80 | 32,60 (3 320) | 277 | 294 | 327 | 54,20 |
| 07 ОСТ 108.275.69-80 | 40 (4 000) | 289 | 294 | 334,90 | 58,40 |
| 08 ОСТ 108.275.69-80 | 48,60 (4 950) | 304 | 294 | 354 | 62,10 |
| 09 ОСТ 108.275.69-80 | 58,45 (5 960) | 281 | 294 | 334 | 69,10 |
| 10 ОСТ 108.275.69-80 | 32,60 (3 325) | 277 | 323 | 327 | 58,20 |
| 11 ОСТ 108.275.69-80 | 40 (4 080) | 289 | 323 | 339 | 61,50 |
| 12 ОСТ 108.275.69-80 | 48,60 (4 955) | 304 | 323 | 354 | 65,10 |
| 13 ОСТ 108.275.69-80 | 58,13 (5 960) | 284 | 323 | 334 | 73,70 |
| 14 ОСТ 108.275.69-80 | 32,60 (3 325) | 277 | 376 | 327 | 66,80 |
| 15 ОСТ 108.275.69-80 | 40 (4 080) | 289 | 376 | 339 | 71 |
| 16 ОСТ 108.275.69-80 | 48,60 (4 955) | 304 | 376 | 351 | 74,40 |
| 17 ОСТ 108.275.69-80 | 58,45 (5 960) | 284 | 376 | 334 | 83,20 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
