Тяга шарнирная ОСТ 34-10-742-93
Описание изделия

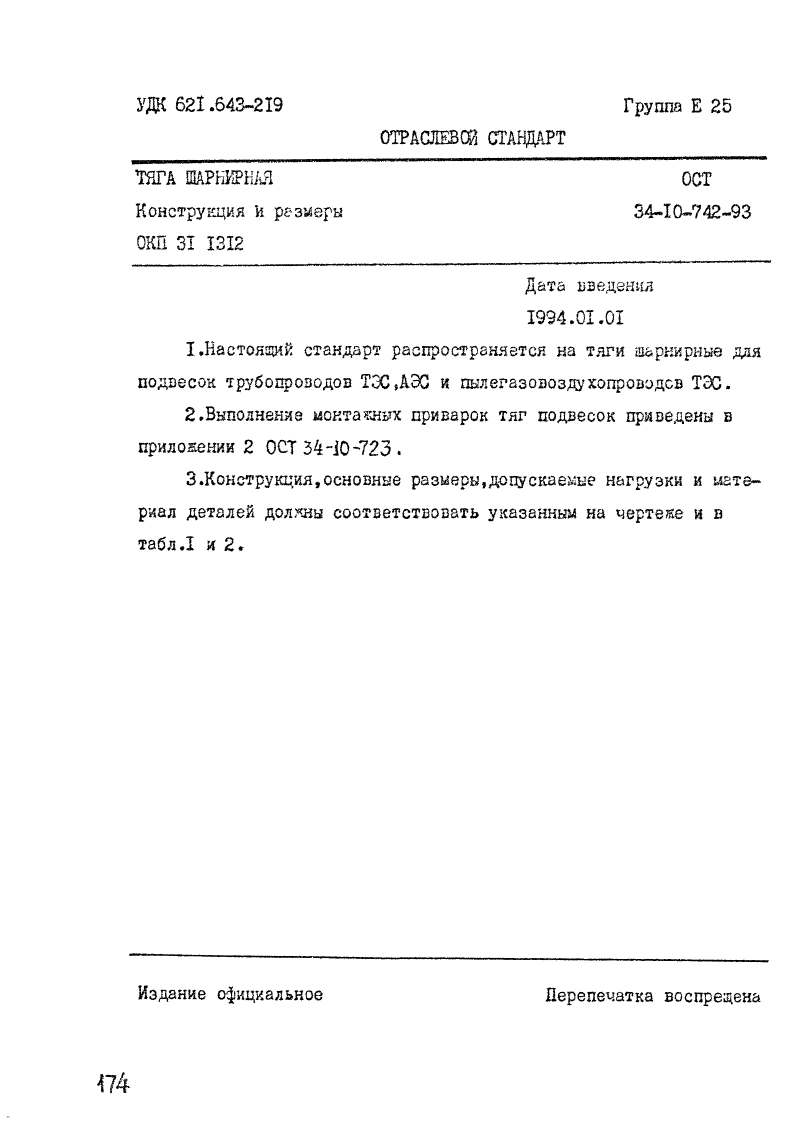

ООО "Изополимет Плюс" изготавливает шарнирные тяги ОСТ 34-10-742-93 для подвесок трубопроводов ТЭС и АЭС, а также пылегазовоздухопроводов ТЭС. Изделие относится к серии ОСТ 34.10.610-93 - 34.10.745-93 и применяется в подвесных узлах, где требуется шарнирное соединение и передача расчетной нагрузки. Таблица включает исполнения 01-31. Допускаемая нагрузка составляет от 4,41 до 53,93 кН, высота изделия — от 795 до 2468 мм, масса — от 0,9 до 18,0 кг.

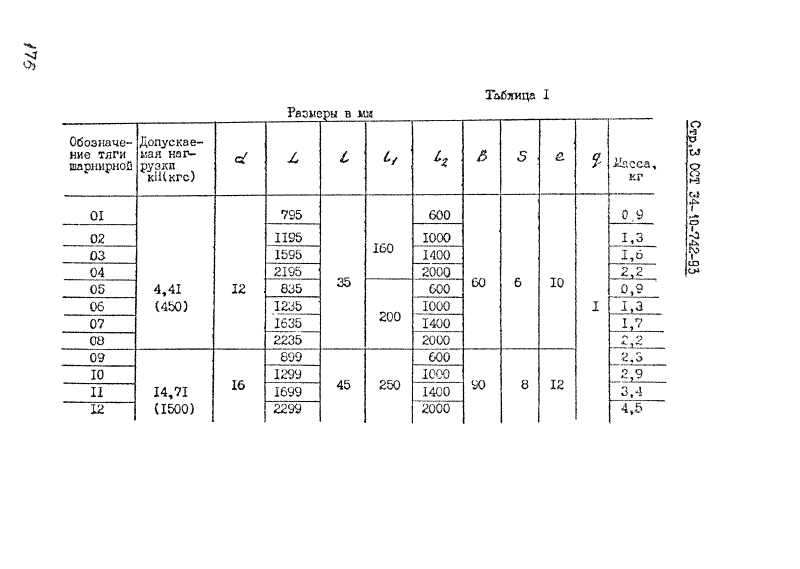

| Наименование | Допускаемая нагрузка, кН | Высота изделия, мм | Масса изделия, кг |
|---|---|---|---|
| 01 ОСТ 34-10-742-93 | 4,41 | 795 | 0,9 |
| 02 ОСТ 34-10-742-93 | 4,41 | 1 195 | 1,3 |
| 03 ОСТ 34-10-742-93 | 4,41 | 1 595 | 1,6 |
| 04 ОСТ 34-10-742-93 | 4,41 | 2 195 | 2,2 |
| 05 ОСТ 34-10-742-93 | 4,41 | 835 | 0,9 |
| 06 ОСТ 34-10-742-93 | 4,41 | 1 235 | 1,3 |
| 07 ОСТ 34-10-742-93 | 4,41 | 1 635 | 1,7 |
| 08 ОСТ 34-10-742-93 | 4,41 | 2 235 | 2,2 |
| 09 ОСТ 34-10-742-93 | 14,71 | 899 | 2,3 |
| 10 ОСТ 34-10-742-93 | 14,71 | 1 299 | 2,9 |
| 11 ОСТ 34-10-742-93 | 14,71 | 1 699 | 3,4 |
| 12 ОСТ 34-10-742-93 | 14,71 | 2 299 | 4,5 |
| 13 ОСТ 34-10-742-93 | 23,53 | 904 | 3,2 |
| 14 ОСТ 34-10-742-93 | 23,53 | 1 304 | 4,2 |
| 15 ОСТ 34-10-742-93 | 23,53 | 1 704 | 5,2 |
| 16 ОСТ 34-10-742-93 | 23,53 | 2 304 | 6,6 |
| 17 ОСТ 34-10-742-93 | 33,34 | 968 | 6,0 |
| 18 ОСТ 34-10-742-93 | 33,34 | 1 368 | 7,0 |
| 19 ОСТ 34-10-742-93 | 33,34 | 1 768 | 9,0 |
| 20 ОСТ 34-10-742-93 | 33,34 | 2 368 | 11,0 |
| 21 ОСТ 34-10-742-93 | 33,34 | 1 068 | 6,0 |
| 22 ОСТ 34-10-742-93 | 33,34 | 1 468 | 7,0 |
| 23 ОСТ 34-10-742-93 | 33,34 | 1 868 | 9,0 |
| 24 ОСТ 34-10-742-93 | 33,34 | 2 468 | 11,0 |
| 25 ОСТ 34-10-742-93 | 53,93 | 975 | 10,5 |
| 26 ОСТ 34-10-742-93 | 53,93 | 1 375 | 12,7 |
| 27 ОСТ 34-10-742-93 | 53,93 | 1 775 | 14,7 |
| 28 ОСТ 34-10-742-93 | 53,93 | 2 375 | 18,0 |
| 29 ОСТ 34-10-742-93 | 53,93 | 1 175 | 11,0 |
| 30 ОСТ 34-10-742-93 | 53,93 | 1 575 | 13,2 |
| 31 ОСТ 34-10-742-93 | 53,93 | 1 975 | 15,4 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
