Блок пружинный ОСТ 34-10-743-93
Описание изделия
ООО "Изополимет Плюс" изготавливает пружинные блоки ОСТ 34-10-743-93 для пружинных подвесок трубопроводов АЭС и ТЭС, а также пылегазовоздухопроводов ТЭС. Изделие входит в серию ОСТ 34.10.610-93 - 34.10.745-93 и применяется как пружинный опорный элемент для компенсации расчетных перемещений и нагрузок. В таблице указаны исполнения 01-24 с допускаемой нагрузкой на блок от 4,5 до 68 кН и на пружину от 1,26 до 58,45 кН. Высота блока составляет 434-950 мм, масса — от 8,0 до 118,5 кг.

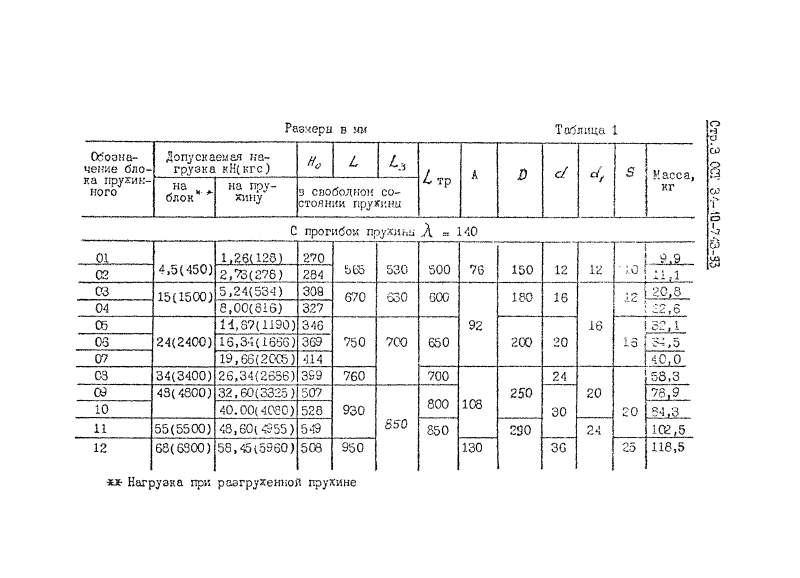

| Наименование | Допускаемая нагрузка, кН | Высота блока, мм | Масса изделия, кг | |
|---|---|---|---|---|
| на блок | на пружину | |||
| 01 ОСТ 34-10-743-93 | 4,5 | 1,26 | 565 | 9,9 |
| 02 ОСТ 34-10-743-93 | 4,5 | 2,73 | 565 | 11,1 |
| 03 ОСТ 34-10-743-93 | 15 | 5,24 | 670 | 20,8 |
| 04 ОСТ 34-10-743-93 | 15 | 8,00 | 670 | 22,6 |
| 05 ОСТ 34-10-743-93 | 24 | 11,67 | 750 | 32,1 |
| 06 ОСТ 34-10-743-93 | 24 | 16,34 | 750 | 34,5 |
| 07 ОСТ 34-10-743-93 | 24 | 19,66 | 750 | 40,0 |
| 08 ОСТ 34-10-743-93 | 34 | 26,34 | 760 | 58,3 |
| 09 ОСТ 34-10-743-93 | 48 | 32,60 | 930 | 78,9 |
| 10 ОСТ 34-10-743-93 | 48 | 40,00 | 930 | 84,3 |
| 11 ОСТ 34-10-743-93 | 55 | 48,60 | 930 | 102,5 |
| 12 ОСТ 34-10-743-93 | 68 | 58,45 | 950 | 118,5 |
| 13 ОСТ 34-10-743-93 | 4,5 | 1,26 | 434 | 8,0 |
| 14 ОСТ 34-10-743-93 | 4,5 | 2,73 | 434 | 8,6 |
| 15 ОСТ 34-10-743-93 | 15 | 5,24 | 540 | 15,9 |
| 16 ОСТ 34-10-743-93 | 15 | 8,00 | 540 | 17,0 |
| 17 ОСТ 34-10-743-93 | 24 | 11,67 | 580 | 24,6 |
| 18 ОСТ 34-10-743-93 | 24 | 16,34 | 580 | 26,0 |
| 19 ОСТ 34-10-743-93 | 24 | 19,66 | 580 | 29,2 |
| 20 ОСТ 34-10-743-93 | 34 | 26,34 | 590 | 44,1 |
| 21 ОСТ 34-10-743-93 | 48 | 32,60 | 680 | 56,4 |
| 22 ОСТ 34-10-743-93 | 48 | 40,00 | 680 | 59,5 |
| 23 ОСТ 34-10-743-93 | 55 | 48,60 | 680 | 73,5 |
| 24 ОСТ 34-10-743-93 | 68 | 58,45 | 720 | 86,7 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
