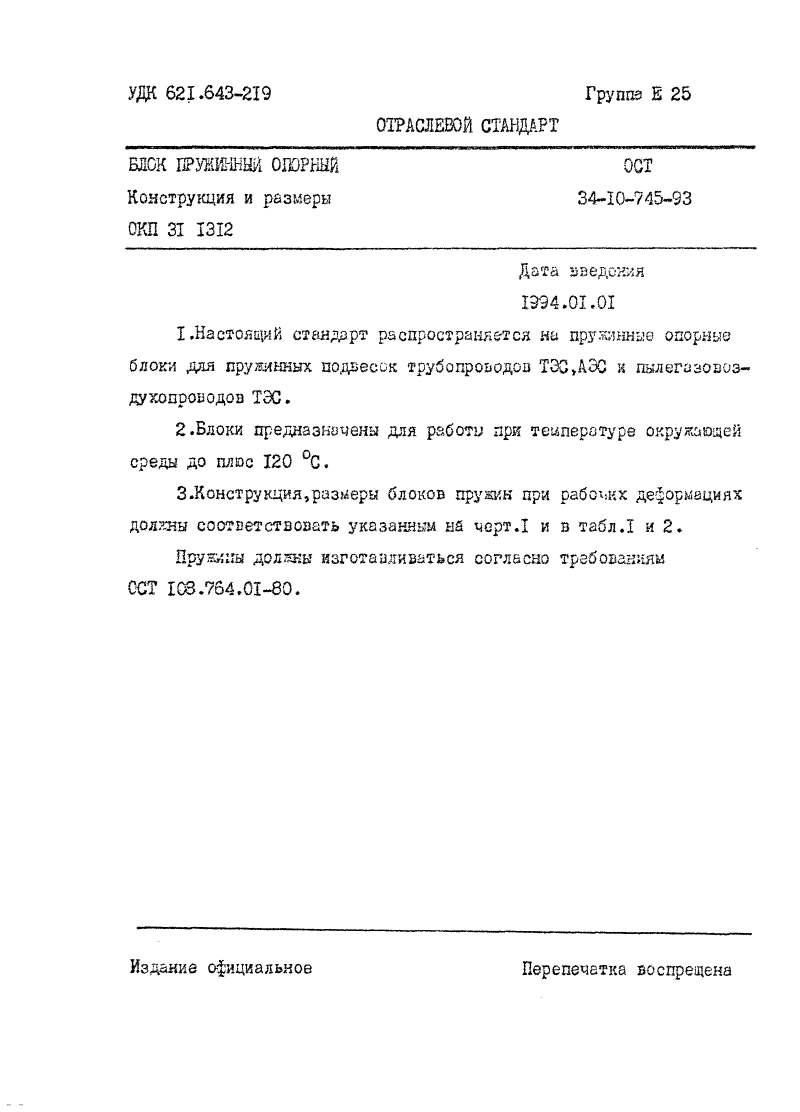

Блок пружинный опорный ОСТ 34-10-745-93
Описание изделия

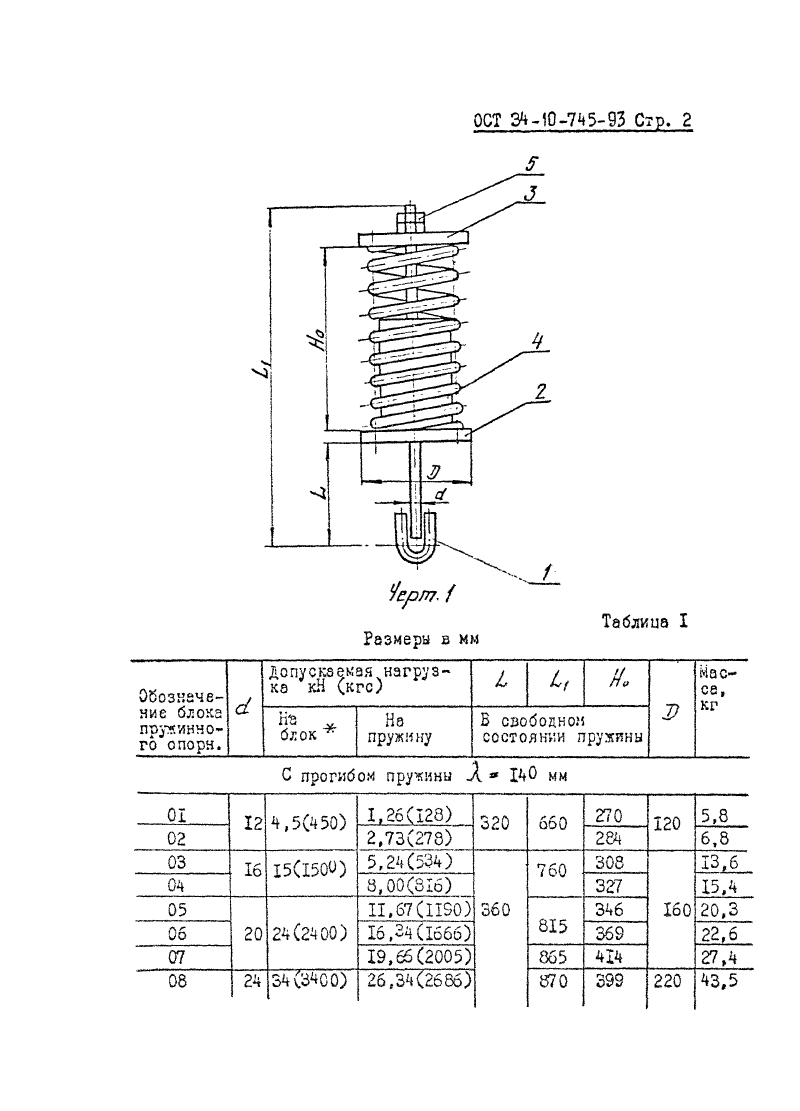

ООО "Изополимет Плюс" изготавливает опорные пружинные блоки ОСТ 34-10-745-93 для пружинных подвесок трубопроводов АЭС и ТЭС, а также пылегазовоздухопроводов ТЭС. Изделие завершает линейку серии ОСТ 34.10.610-93 - 34.10.745-93 и используется как пружинный опорный элемент в подвесных узлах. Таблица содержит исполнения 01-24 с нагрузкой на блок от 4,5 до 68 кН и нагрузкой на пружину от 1,26 до 58,45 кН. Высота блока находится в диапазоне 510-1070 мм, масса — от 4,3 до 97,9 кг.

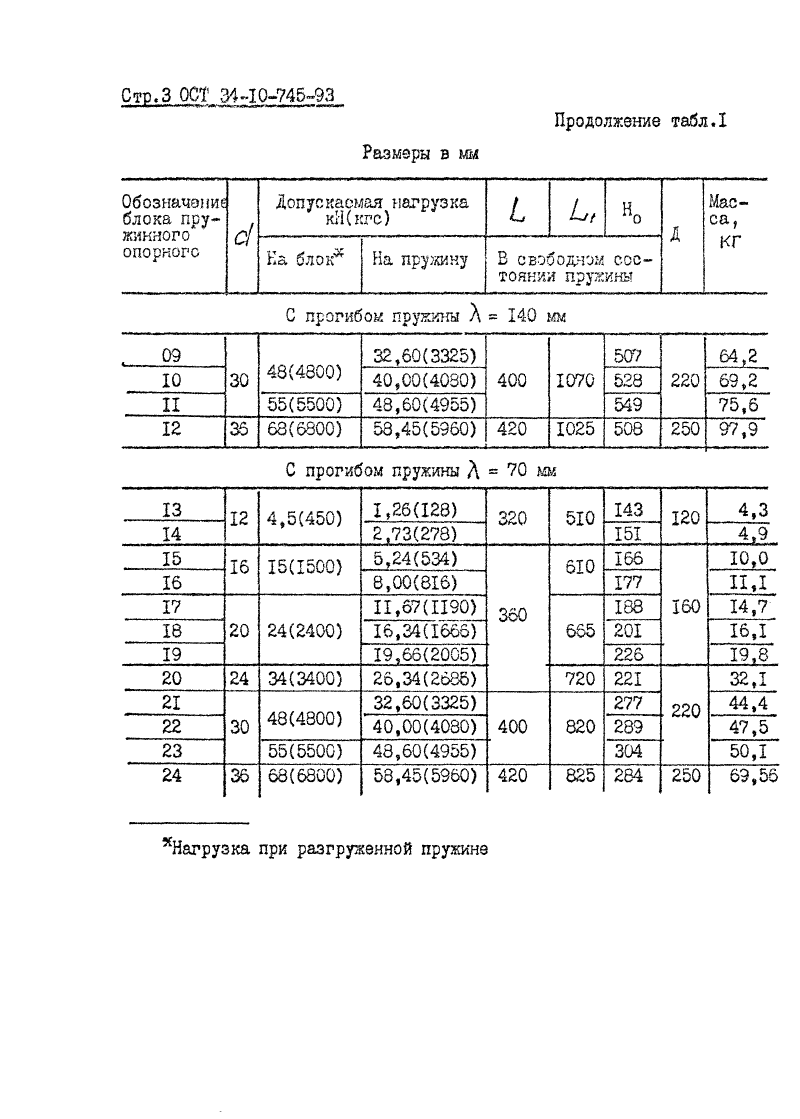

| Наименование | Допускаемая нагрузка, кН | Высота блока, мм | Масса изделия, кг | |
|---|---|---|---|---|
| на блок | на пружину | |||
| 01 ОСТ 34-10-745-93 | 4,5 | 1,26 | 660 | 5,8 |
| 02 ОСТ 34-10-745-93 | 4,5 | 2,73 | 660 | 6,8 |
| 03 ОСТ 34-10-745-93 | 15 | 5,24 | 760 | 13,6 |
| 04 ОСТ 34-10-745-93 | 15 | 8,00 | 760 | 15,4 |
| 05 ОСТ 34-10-745-93 | 24 | 11,67 | 815 | 20,3 |
| 06 ОСТ 34-10-745-93 | 24 | 16,34 | 815 | 22,6 |
| 07 ОСТ 34-10-745-93 | 24 | 19,66 | 865 | 27,4 |
| 08 ОСТ 34-10-745-93 | 34 | 26,34 | 870 | 43,5 |
| 06 ОСТ 34-10-745-93 | 48 | 32,60 | 1070 | 64,2 |
| 10 ОСТ 34-10-745-93 | 48 | 40,00 | 1070 | 69,2 |
| 11 ОСТ 34-10-745-93 | 55 | 48,60 | 1070 | 75,6 |
| 12 ОСТ 34-10-745-93 | 68 | 58,45 | 1025 | 97,9 |
| 13 ОСТ 34-10-745-93 | 4,5 | 1,26 | 510 | 4,3 |
| 14 ОСТ 34-10-745-93 | 4,5 | 2,73 | 510 | 4,9 |
| 15 ОСТ 34-10-745-93 | 15 | 5,24 | 610 | 10,00 |
| 16 ОСТ 34-10-745-93 | 15 | 8,00 | 610 | 11,1 |
| 17 ОСТ 34-10-745-93 | 24 | 11,67 | 665 | 14,7 |
| 18 ОСТ 34-10-745-93 | 24 | 16,34 | 665 | 16,1 |
| 19 ОСТ 34-10-745-93 | 24 | 19,66 | 665 | 19,8 |
| 20 ОСТ 34-10-745-93 | 34 | 26,34 | 720 | 32,1 |
| 21 ОСТ 34-10-745-93 | 48 | 32,60 | 820 | 44,4 |
| 22 ОСТ 34-10-745-93 | 48 | 40,00 | 820 | 47,5 |
| 23 ОСТ 34-10-745-93 | 55 | 48,60 | 820 | 50,1 |
| 24 ОСТ 34-10-745-93 | 68 | 58,45 | 825 | 69,56 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
