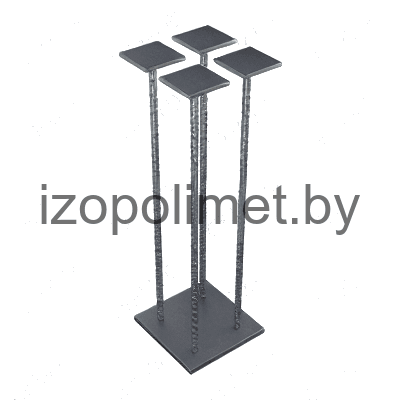

Закладные изделия МН105-МН116

Name: МН105-МН116
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Закладные детали

Серия

Закладные детали по серии 1.400-15

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

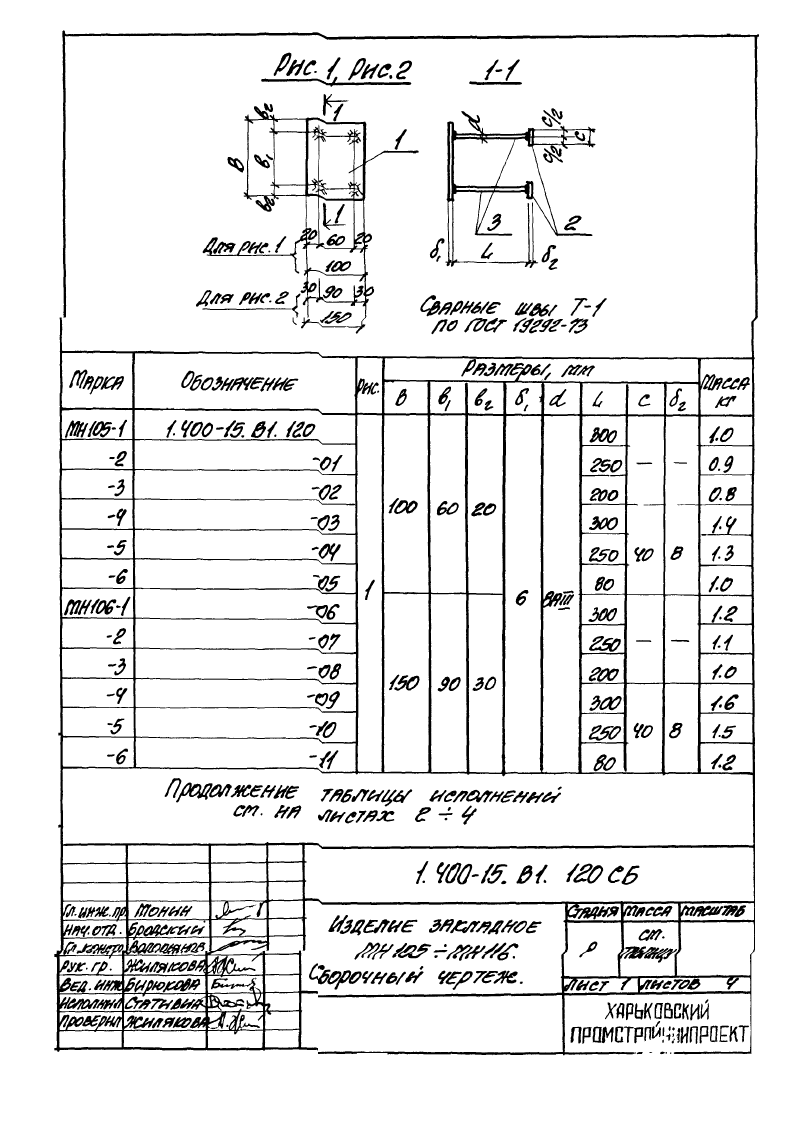

ООО "Изополимет Плюс" изготавливает закладные изделия МН105-МН116 по серии 1.400-15. В таблице указаны 72 исполнения по рисункам 1 и 2. Размер В составляет 100-250 мм, в1 - 60-180 мм, в2 - 20-40 мм, δ1 - 6-8 мм. Арматурный элемент d указан 8AIII и 12AIII, L - 80-470 мм, C - 40-50 мм, δ2 - 8-10 мм. Масса изделий находится в диапазоне 0,8-4,9 кг.

Марка	Обозначение	Рис.	Размер, мм								Масса, кг
Марка	Обозначение	Рис.	В	в₁	в₂	δ1	d	L	C	δ2	Масса, кг
МН105-1	1.400-15.В1.120	1	100	60	20	6	8АIII	300	-	-	1,0
-2	-01	1	100	60	20	6	8АIII	250	-	-	0,9
-3	-02	1	100	60	20	6	8АIII	200	-	-	0,8
-4	-03	1	100	60	20	6	8АIII	300	40	8	1,4
-5	-04	1	100	60	20	6	8АIII	250	40	8	1,3
-6	-05	1	100	60	20	6	8АIII	80	40	8	1,0
МН106-1	-06	1	150	90	30	6	8АIII	300	-	-	1,2
-2	-07	1	150	90	30	6	8АIII	250	-	-	1,1
-3	-08	1	150	90	30	6	8АIII	200	-	-	1,0
-4	-09	1	150	90	30	6	8АIII	300	40	8	1,6
-5	-10	1	150	90	30	6	8АIII	250	40	8	1,5
-6	-11	1	150	90	30	6	8АIII	80	40	8	1,2

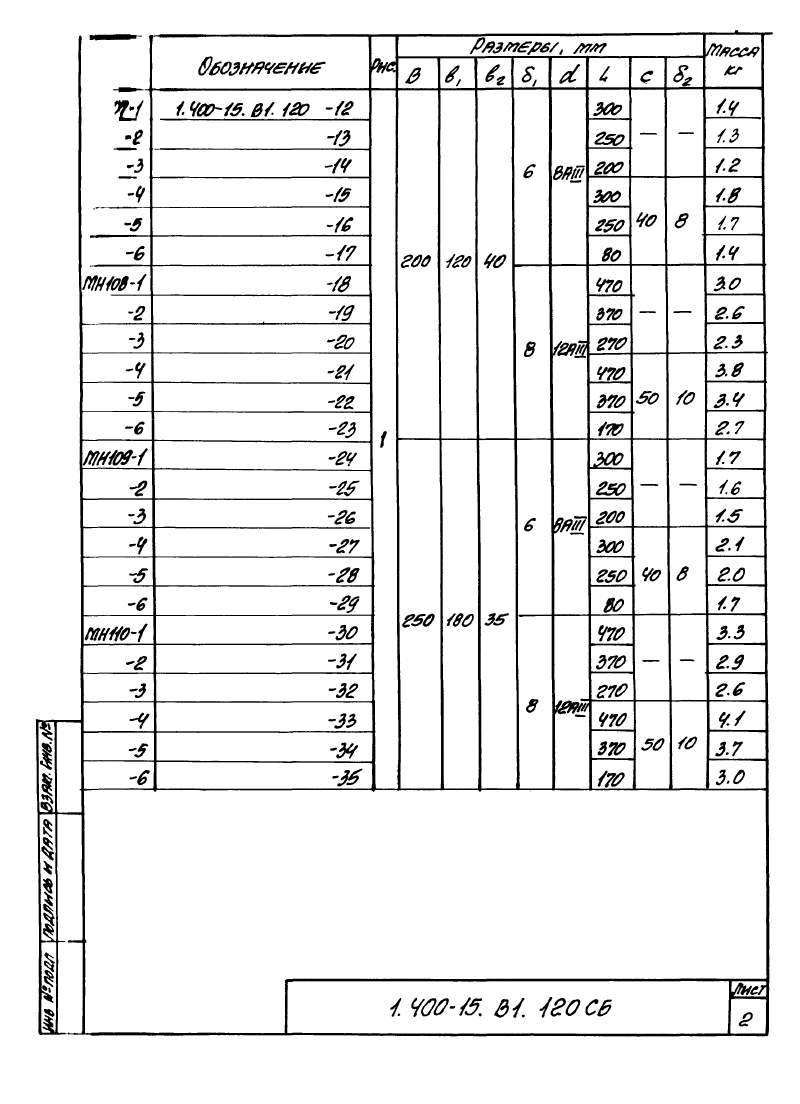

МН107-1	-12	1	200	120	40	6	8АIII	300	-	-	1,4
-2	-13	1	200	120	40	6	8АIII	250	-	-	1,3
-3	-14	1	200	120	40	6	8АIII	200	-	-	1,2
-4	-15	1	200	120	40	6	8АIII	300	40	8	1,8
-5	-16	1	200	120	40	6	8АIII	250	40	8	1,7
-6	-17	1	200	120	40	6	8АIII	80	40	8	1,4
МН108-1	-18	1	200	120	40	8	12AIII	470	-	-	3,0
-2	-19	1	200	120	40	8	12AIII	370	-	-	2,6
-3	-20	1	200	120	40	8	12AIII	270	-	-	2,3
-4	-21	1	200	120	40	8	12AIII	470	50	10	3,8
-5	-22	1	200	120	40	8	12AIII	370	50	10	3,4
-6	-23	1	200	120	40	8	12AIII	170	50	10	2,7
МН109-1	-24	1	250	180	35	6	8AIII	300	-	-	1,7
-2	-25	1	250	180	35	6	8AIII	250	-	-	1,6
-3	-26	1	250	180	35	6	8AIII	200	-	-	1,5
-4	-27	1	250	180	35	6	8AIII	300	40	8	2,1
-5	-28	1	250	180	35	6	8AIII	250	40	8	2,0
-6	-29	1	250	180	35	6	8AIII	80	40	8	1,7
МН110-1	-30	1	250	180	35	8	12AIII	470	-	-	3,3
-2	-31	1	250	180	35	8	12AIII	370	-	-	2,9
-3	-32	1	250	180	35	8	12AIII	270	-	-	2,6
-4	-33	1	250	180	35	8	12AIII	470	50	10	4,1
-5	-34	1	250	180	35	8	12AIII	370	50	10	3,7
-6	-35	1	250	180	35	8	12AIII	170	50	10	3,0

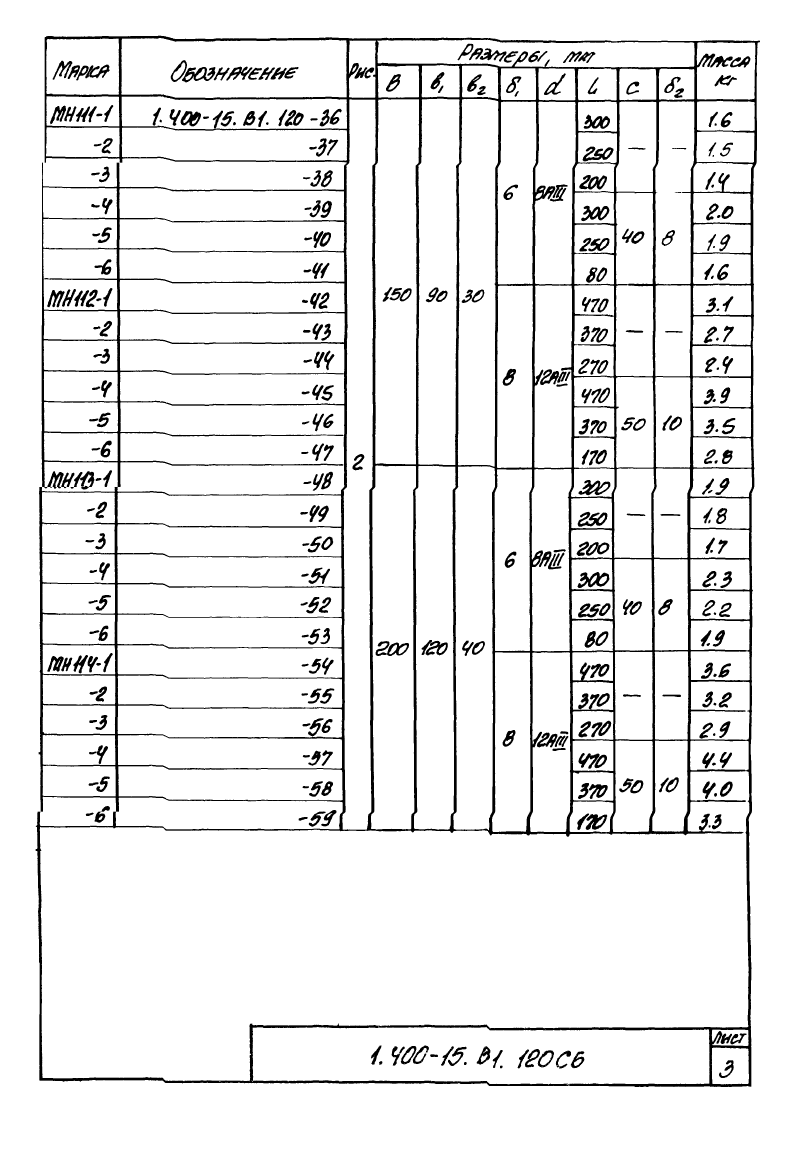

МН111-1	-36	2	150	90	30	6	8AIII	300	-	-	1,6
-2	-37	2	150	90	30	6	8AIII	250	-	-	1,5
-3	-38	2	150	90	30	6	8AIII	200	-	-	1,4
-4	-39	2	150	90	30	6	8AIII	300	40	8	2,0
-5	-40	2	150	90	30	6	8AIII	250	40	8	1,9
-6	-41	2	150	90	30	6	8AIII	80	40	8	1,6
МН112-1	-42	2	150	90	30	8	12AIII	470	-	-	3,1
-2	-43	2	150	90	30	8	12AIII	370	-	-	2,7
-3	-44	2	150	90	30	8	12AIII	270	-	-	2,4
-4	-45	2	150	90	30	8	12AIII	470	50	10	3,9
-5	-46	2	150	90	30	8	12AIII	370	50	10	3,5
-6	-47	2	150	90	30	8	12AIII	170	50	10	2,8
МН113-1	-48	2	200	120	40		8AIII	300	-	-	1,9
-2	-49	2	200	120	40		8AIII	250	-	-	1,8
-3	-50	2	200	120	40		8AIII	200	-	-	1,7
-4	-51	2	200	120	40		8AIII	300	40	8	2,3
-5	-52	2	200	120	40		8AIII	250	40	8	2,2
-6	-53	2	200	120	40		8AIII	80	40	8	1,9
МН114-1	-54	2	200	120	40		12AIII	470	-	-	3,6
-2	-55	2	200	120	40		12AIII	370	-	-	3,2
-3	-56	2	200	120	40		12AIII	270	-	-	2,9
-4	-57	2	200	120	40		12AIII	470	50	10	4,4
-5	-58	2	200	120	40		12AIII	370	50	10	4,0
-6	-59	2	200	120	40		12AIII	170	50	10	3,3

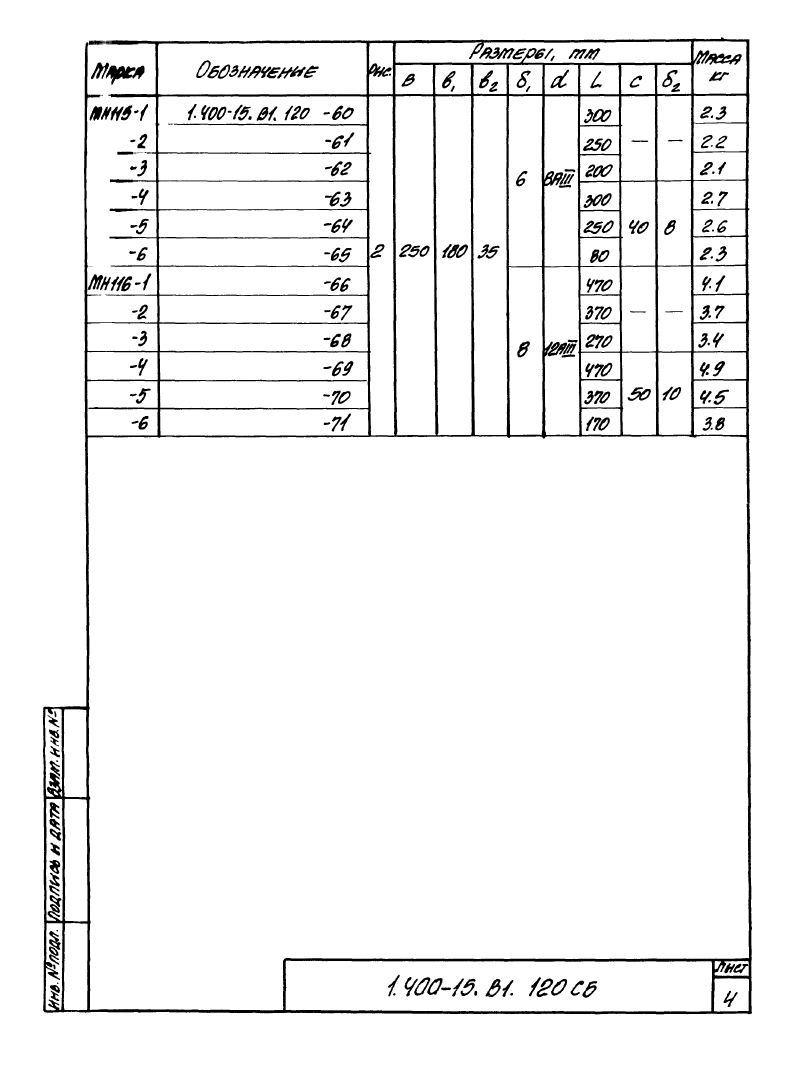

МН115-1	-60	2	250	180	35		8AIII	300	-	-	2,3
-2	-61	2	250	180	35		8AIII	250	-	-	2,2
-3	-62	2	250	180	35		8AIII	200	-	-	2,1
-4	-63	2	250	180	35		8AIII	300	40	8	2,7
-5	-64	2	250	180	35		8AIII	250	40	8	2,6
-6	-65	2	250	180	35		8AIII	80	40	8	2,3
МН116-1	-66	2	250	180	35		12AIII	470	-	-	4,1
-2	-67	2	250	180	35		12AIII	370	-	-	3,7
-3	-68	2	250	180	35		12AIII	270	-	-	3,4
-4	-69	2	250	180	35		12AIII	470	50	10	4,9
-5	-70	2	250	180	35		12AIII	370	50	10	4,5
-6	-71	2	250	180	35		12AIII	170	50	10	3,8
