Закладные изделия МН152-МН158
Описание изделия

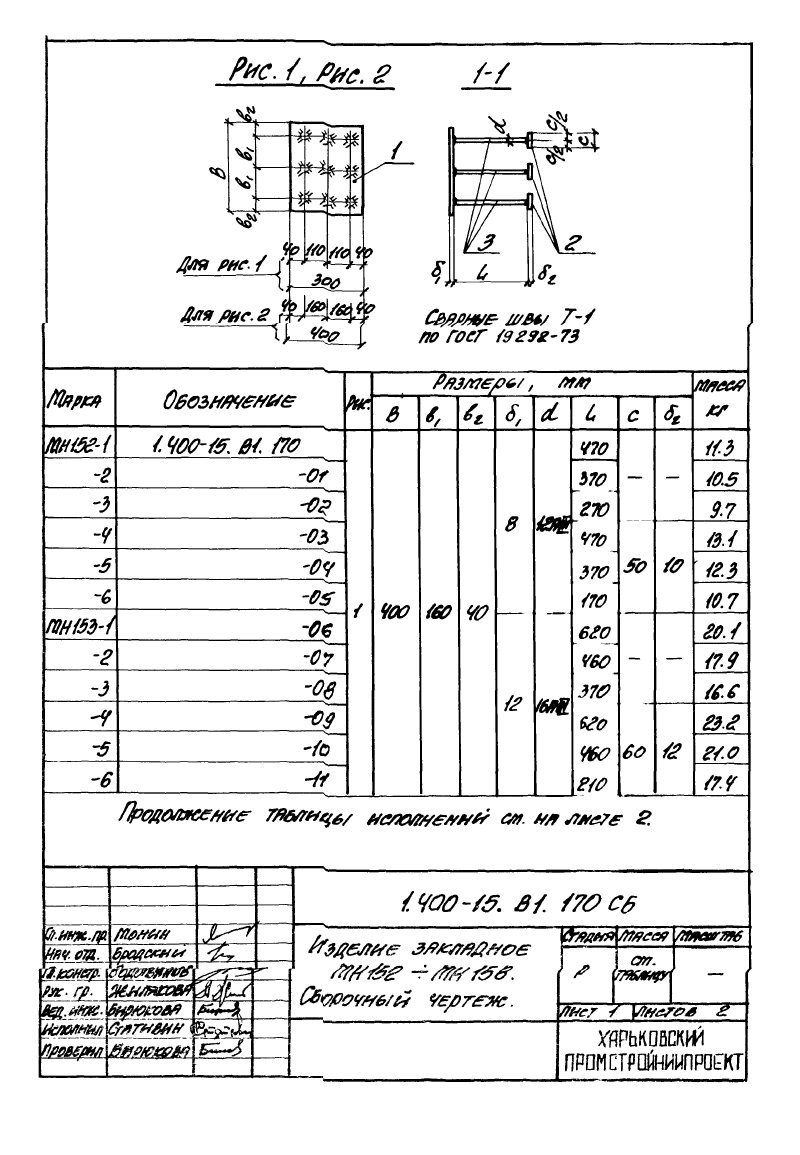

ООО "Изополимет Плюс" изготавливает закладные изделия МН152-МН158 по серии 1.400-15. Изделия относятся к закладным деталям и представлены в 42 исполнениях. Размер В составляет 400-500 мм, в1 - 160-210 мм, в2 - 40 мм, δ1 - 8-12 мм. Арматура d указана 12AIII и 16AIII, L - 170-620 мм, C - 50-60 мм, δ2 - 10-12 мм. Масса изделий - 9,7-27,0 кг.

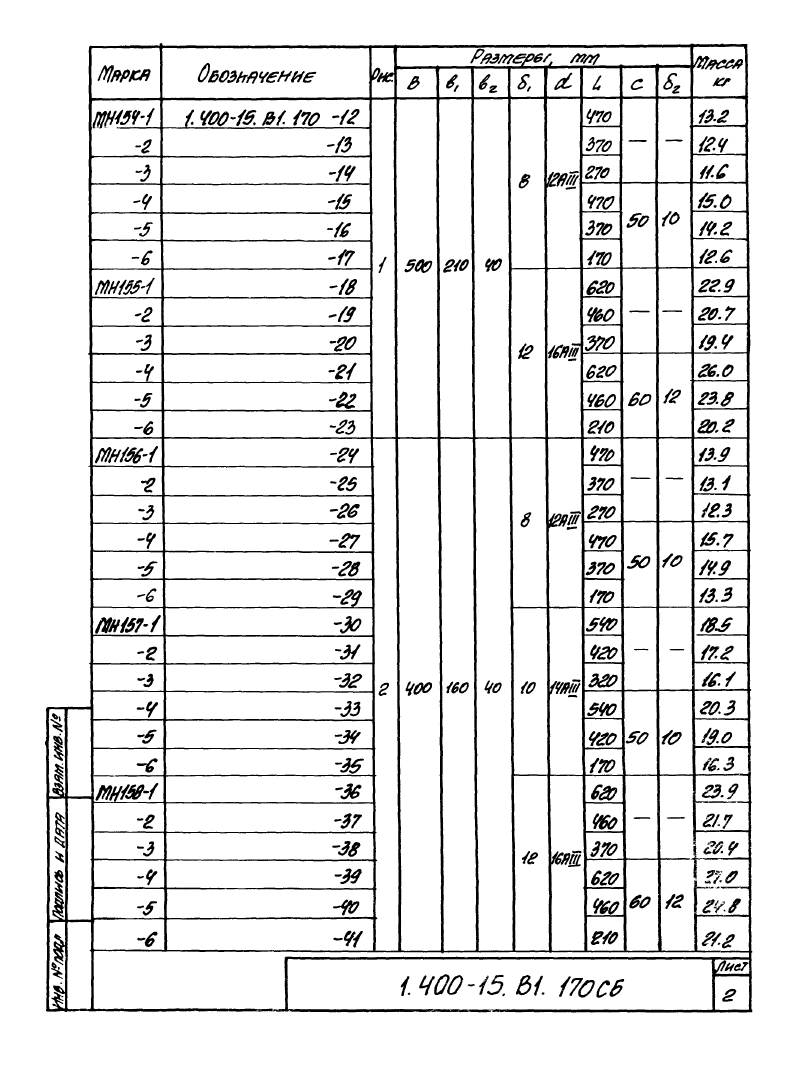

| Марка | Обозначение | Размер, мм | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| В | в₁ | в₂ | δ1 | d | L | C | δ2 | |||
| МН152-1 | 1.400-15.В1.170 | 400 | 160 | 40 | 8 | 12AIII | 470 | - | - | 11,3 |
| -2 | -01 | 400 | 160 | 40 | 8 | 12AIII | 370 | - | - | 10,5 |
| -3 | -02 | 400 | 160 | 40 | 8 | 12AIII | 270 | - | - | 9,70 |
| -4 | -03 | 400 | 160 | 40 | 8 | 12AIII | 470 | 50 | 10 | 13,1 |
| -5 | -04 | 400 | 160 | 40 | 8 | 12AIII | 370 | 50 | 10 | 12,3 |
| -6 | -05 | 400 | 160 | 40 | 8 | 12AIII | 170 | 50 | 10 | 10,7 |
| МН153-1 | -06 | 400 | 160 | 40 | 12 | 16AIII | 620 | - | - | 20,1 |
| -2 | -07 | 400 | 160 | 40 | 12 | 16AIII | 460 | - | - | 17,9 |
| -3 | -08 | 400 | 160 | 40 | 12 | 16AIII | 370 | - | - | 16,6 |
| -4 | -09 | 400 | 160 | 40 | 12 | 16AIII | 620 | 60 | 12 | 23,2 |
| -5 | -10 | 400 | 160 | 40 | 12 | 16AIII | 460 | 60 | 12 | 21,0 |
| -6 | -11 | 400 | 160 | 40 | 12 | 16AIII | 210 | 60 | 12 | 17,4 |
| МН154-1 | -12 | 500 | 210 | 40 | 8 | 12AIII | 470 | - | - | 13,2 |
| -2 | -13 | 500 | 210 | 40 | 8 | 12AIII | 370 | - | - | 12,4 |
| -3 | -14 | 500 | 210 | 40 | 8 | 12AIII | 270 | - | - | 11,6 |
| -4 | -15 | 500 | 210 | 40 | 8 | 12AIII | 470 | 50 | 10 | 15,0 |
| -5 | -16 | 500 | 210 | 40 | 8 | 12AIII | 370 | 50 | 10 | 14,2 |
| -6 | -17 | 500 | 210 | 40 | 8 | 12AIII | 170 | 50 | 10 | 12,6 |
| МН155-1 | -18 | 500 | 210 | 40 | 12 | 16AIII | 620 | - | - | 22,9 |
| -2 | -19 | 500 | 210 | 40 | 12 | 16AIII | 460 | - | - | 20,7 |
| -3 | -20 | 500 | 210 | 40 | 12 | 16AIII | 370 | - | - | 19,4 |
| -4 | -21 | 500 | 210 | 40 | 12 | 16AIII | 620 | 60 | 12 | 26,0 |
| -5 | -22 | 500 | 210 | 40 | 12 | 16AIII | 460 | 60 | 12 | 23,8 |
| -6 | -23 | 500 | 210 | 40 | 12 | 16AIII | 210 | 60 | 12 | 20,2 |
| МН156-1 | -24 | 400 | 160 | 40 | 8 | 12AIII | 470 | - | - | 13,9 |
| -2 | -25 | 400 | 160 | 40 | 8 | 12AIII | 370 | - | - | 13,1 |
| -3 | -26 | 400 | 160 | 40 | 8 | 12AIII | 270 | - | - | 12,3 |
| -4 | -27 | 400 | 160 | 40 | 8 | 12AIII | 470 | 50 | 10 | 15,7 |
| -5 | -28 | 400 | 160 | 40 | 8 | 12AIII | 370 | 50 | 10 | 14,9 |
| -6 | -29 | 400 | 160 | 40 | 8 | 12AIII | 170 | 50 | 10 | 13,3 |
| МН157-1 | -30 | 400 | 160 | 40 | 10 | 14AIII | 540 | - | - | 18,9 |
| -2 | -31 | 400 | 160 | 40 | 10 | 14AIII | 420 | - | - | 17,2 |
| -3 | -32 | 400 | 160 | 40 | 10 | 14AIII | 320 | - | - | 16,1 |
| -4 | -33 | 400 | 160 | 40 | 10 | 14AIII | 540 | 50 | 10 | 20,3 |
| -5 | -34 | 400 | 160 | 40 | 10 | 14AIII | 420 | 50 | 10 | 19,0 |
| -6 | -35 | 400 | 160 | 40 | 10 | 14AIII | 170 | 50 | 10 | 16,3 |
| МН158-1 | -36 | 400 | 160 | 40 | 12 | 16AIII | 620 | - | - | 23,9 |
| -2 | -37 | 400 | 160 | 40 | 12 | 16AIII | 460 | - | - | 21,7 |
| -3 | -38 | 400 | 160 | 40 | 12 | 16AIII | 370 | - | - | 20,4 |
| -4 | -39 | 400 | 160 | 40 | 12 | 16AIII | 620 | 60 | 12 | 27,0 |
| -5 | -40 | 400 | 160 | 40 | 12 | 16AIII | 460 | 60 | 12 | 24,8 |
| -6 | -41 | 400 | 160 | 40 | 12 | 16AIII | 210 | 60 | 12 | 21,2 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
