Закладные изделия МН133-МН145

Name: МН133-МН145
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Закладные детали

Серия

Закладные детали по серии 1.400-15

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

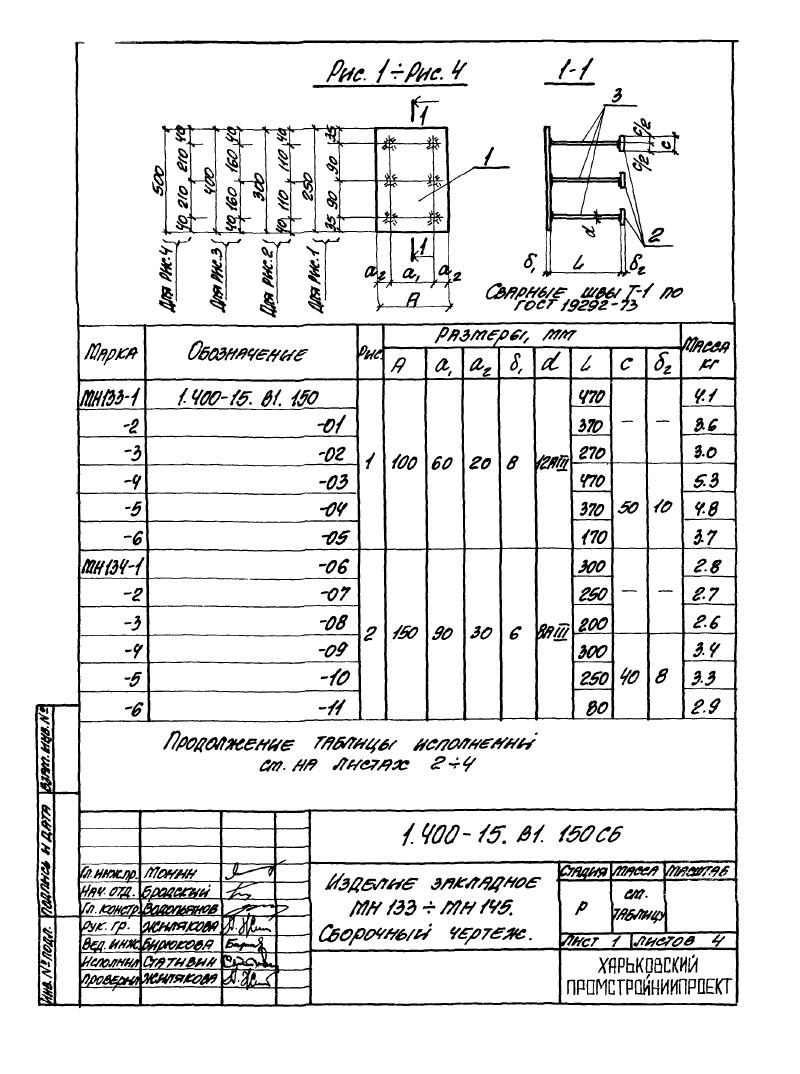

ООО "Изополимет Плюс" изготавливает закладные изделия МН133-МН145 по серии 1.400-15. Изделия относятся к закладным деталям и представлены в 78 исполнениях по рисункам 1-4. Размер А составляет 100-300 мм, а1 - 60-220 мм, а2 - 20-40 мм, δ1 - 6-12 мм. Арматура d указана 12AIII, L - 80-620 мм, C - 40-60 мм, δ2 - 8-12 мм. Масса - 2,6-15,4 кг.

Марка	Обозначение	Рис.	Размер, мм								Масса, кг
Марка	Обозначение	Рис.	А	а₁	а₂	δ1	d	L	C	δ2	Масса, кг
МН133-1	1.400-15.В1.150	1	100	60	20	8	12AIII	470	-	-	4,1
-2	-01	1	100	60	20	8	12AIII	370	-	-	3,6
-3	-02	1	100	60	20	8	12AIII	270	-	-	3,0
-4	-03	1	100	60	20	8	12AIII	470	50	10	5,3
-5	-04	1	100	60	20	8	12AIII	370	50	10	4,8
-6	-05	1	100	60	20	8	12AIII	170	50	10	3,7
МН134-1	-06	2	150	90	30	6	8AIII	300	-	-	2,8
-2	-07	2	150	90	30	6	8AIII	250	-	-	2,7
-3	-08	2	150	90	30	6	8AIII	200	-	-	2,6
-4	-09	2	150	90	30	6	8AIII	300	40	8	3,4
-5	-10	2	150	90	30	6	8AIII	250	40	8	3,3
-6	-11	2	150	90	30	6	8AIII	80	40	8	2,9

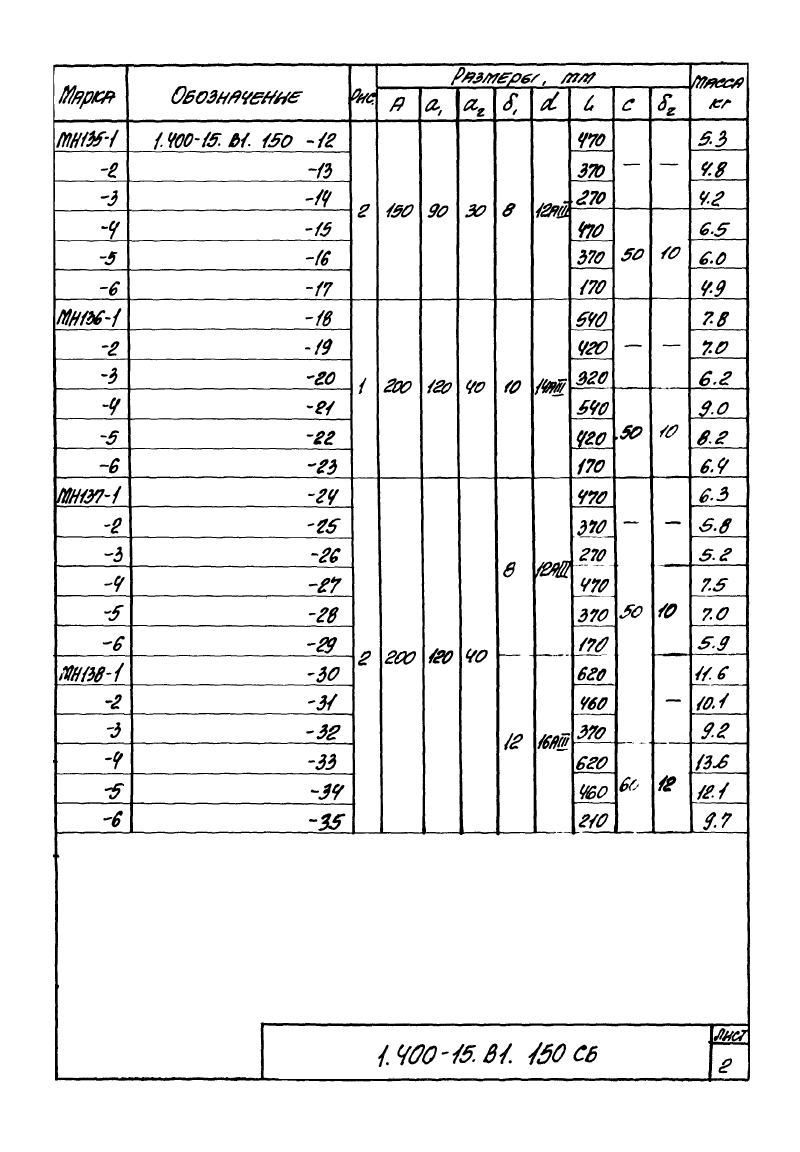

МН135-1	-12	2	150	90	30	8	12AIII	470	-	-	5,3
-2	-13	2	150	90	30	8	12AIII	370	-	-	4,8
-3	-14	2	150	90	30	8	12AIII	270	-	-	4,2
-4	-15	2	150	90	30	8	12AIII	470	50	10	6,5
-5	-16	2	150	90	30	8	12AIII	370	50	10	6,0
-6	-17	2	150	90	30	8	12AIII	170	50	10	4,9
МН136-1	-18	1	200	120	40	10	14AIII	540	-	-	7,8
-2	-19	1	200	120	40	10	14AIII	420	-	-	7,0
-3	-20	1	200	120	40	10	14AIII	320	-	-	6,2
-4	-21	1	200	120	40	10	14AIII	540	50	10	9,0
-5	-22	1	200	120	40	10	14AIII	420	50	10	8,2
-6	-23	1	200	120	40	10	14AIII	170	50	10	6,4
МН137-1	-24	2	200	120	40	8	12AIII	470	-	-	6,3
-2	-25	2	200	120	40	8	12AIII	370	-	-	5,8
-3	-26	2	200	120	40	8	12AIII	270	-	-	5,2
-4	-27	2	200	120	40	8	12AIII	470	50	10	7,5
-5	-28	2	200	120	40	8	12AIII	370	50	10	7,0
-6	-29	2	200	120	40	8	12AIII	170	50	10	5,9
МН138-1	-30	2	200	120	40	12	16 AIII	620	-	-	11,6
-2	-31	2	200	120	40	12	16 AIII	460	-	-	10,1
-3	-32	2	200	120	40	12	16 AIII	370	-	-	9,2
-4	-33	2	200	120	40	12	16 AIII	620	60	12	13,6
-5	-34	2	200	120	40	12	16 AIII	460	60	12	12,1
-6	-35	2	200	120	40	12	16 AIII	210	60	12	9,7

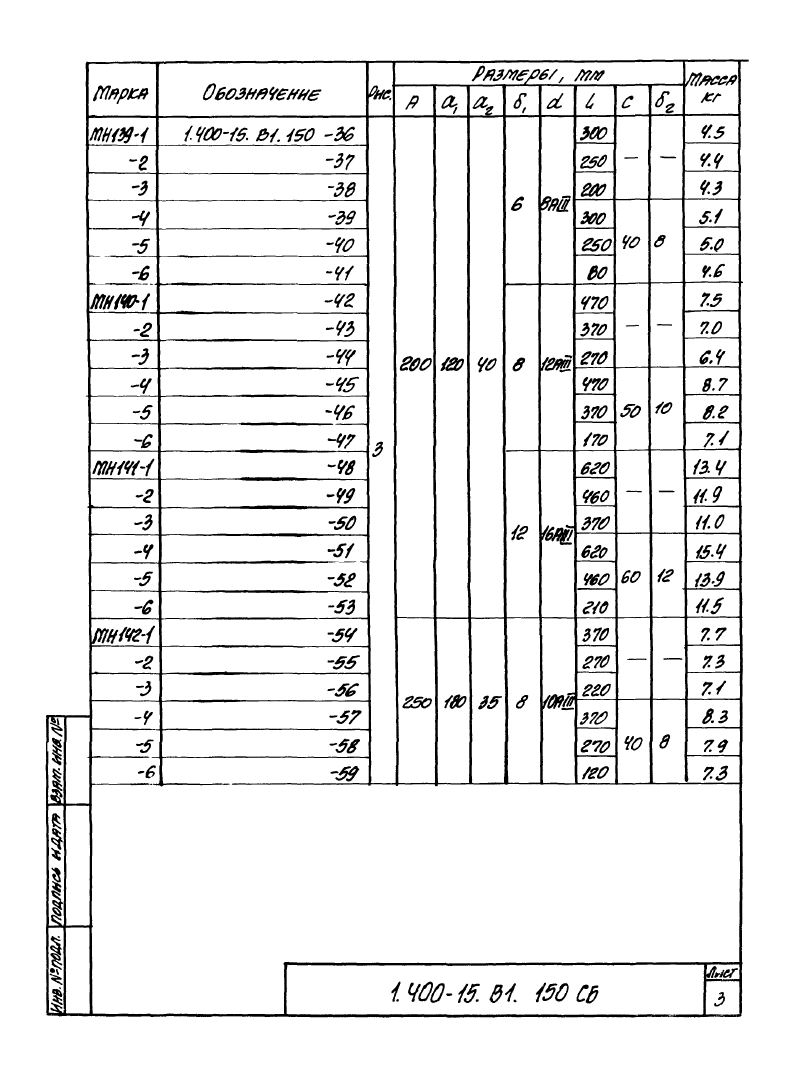

МН139-1	-36	3	200	120	40	6	8AIII	300	-	-	4,5
-2	-37	3	200	120	40	6	8AIII	250	-	-	4,4
-3	-38	3	200	120	40	6	8AIII	200	-	-	4,3
-4	-39	3	200	120	40	6	8AIII	300	40	8	5,1
-5	-40	3	200	120	40	6	8AIII	250	40	8	5,0
-6	-41	3	200	120	40	6	8AIII	80	40	8	4,6
МН140-1	-42	3	200	120	40	8	12AIII	470	-	-	7,5
-2	-43	3	200	120	40	8	12AIII	370	-	-	7,0
-3	-44	3	200	120	40	8	12AIII	270	-	-	6,4
-4	-45	3	200	120	40	8	12AIII	470	50	10	8,7
-5	-46	3	200	120	40	8	12AIII	370	50	10	8,2
-6	-47	3	200	120	40	8	12AIII	170	50	10	7,1
МН141-1	-48					12	16AIII	620	-	-	13,4
-2	-49					12	16AIII	460	-	-	11,9
-3	-50					12	16AIII	370	-	-	11,0
-4	-51					12	16AIII	620	60	12	15,4
-5	-52					12	16AIII	460	60	12	13,9
-6	-53					12	16AIII	210	60	12	11,5
МН142-1	-54		250	180	35	8	10AIII	370	-	-	7,7
-2	-55		250	180	35	8	10AIII	270	-	-	7,3
-3	-56		250	180	35	8	10AIII	220	-	-	7,1
-4	-57		250	180	35	8	10AIII	370	40	8	8,3
-5	-58		250	180	35	8	10AIII	270	40	8	7,9
-6	-59		250	180	35	8	10AIII	120	40	8	7,3

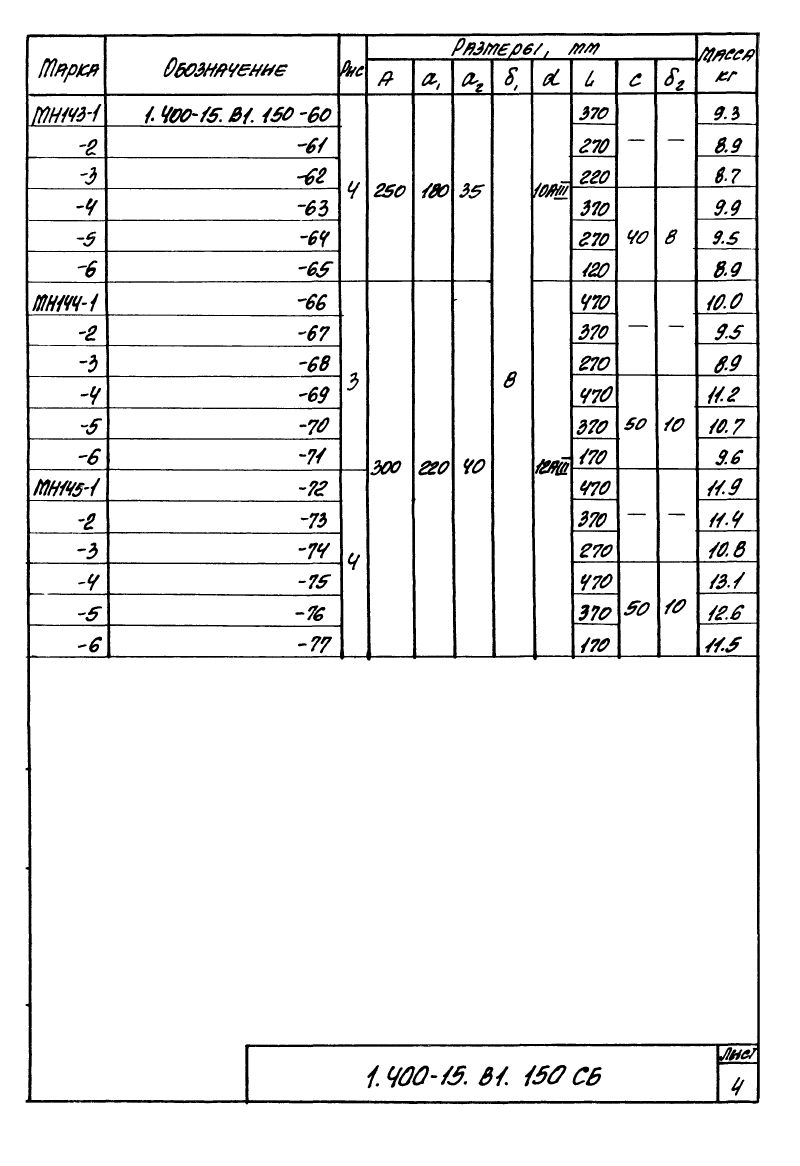

МН143-1	-60	4	250	180	35	8	10AIII	370	-	-	9,3
-2	-61	4	250	180	35	8	10AIII	270	-	-	8,9
-3	-62	4	250	180	35	8	10AIII	220	-	-	8,7
-4	-63	4	250	180	35	8	10AIII	370	40	8	9,9
-5	-64	4	250	180	35	8	10AIII	270	40	8	9,5
-6	-65	4	250	180	35	8	10AIII	120	40	8	8,9
МН144-1	-66	3	300	220	40	8	12 AIII	470	-	-	10,0
-2	-67	3	300	220	40	8	12 AIII	370	-	-	9,5
-3	-68	3	300	220	40	8	12 AIII	270	-	-	8,9
-4	-69	3	300	220	40	8	12 AIII	470	50	10	11,2
-5	-70	3	300	220	40	8	12 AIII	370	50	10	10,7
-6	-71	3	300	220	40	8	12 AIII	170	50	10	9,6
МН145-1	-72	4	300	220	40	8	12 AIII	470	-	-	11,9
-2	-73	4	300	220	40	8	12 AIII	370	-	-	11,4
-3	-74	4	300	220	40	8	12 AIII	270	-	-	10,8
-4	-75	4	300	220	40	8	12 AIII	470	50	10	13,1
-5	-76	4	300	220	40	8	12 AIII	370	50	10	12,6
-6	-77	4	300	220	40	8	12 AIII	170	50	10	11,5
