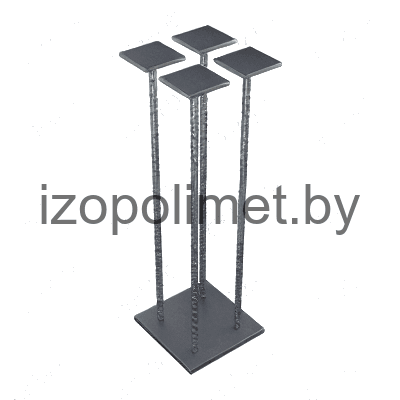

Закладные изделия МН117-МН126
Категория
Закладные детали
Серия
Закладные детали по серии 1.400-15
Базовая стоимость
от 10 руб
Описание изделия

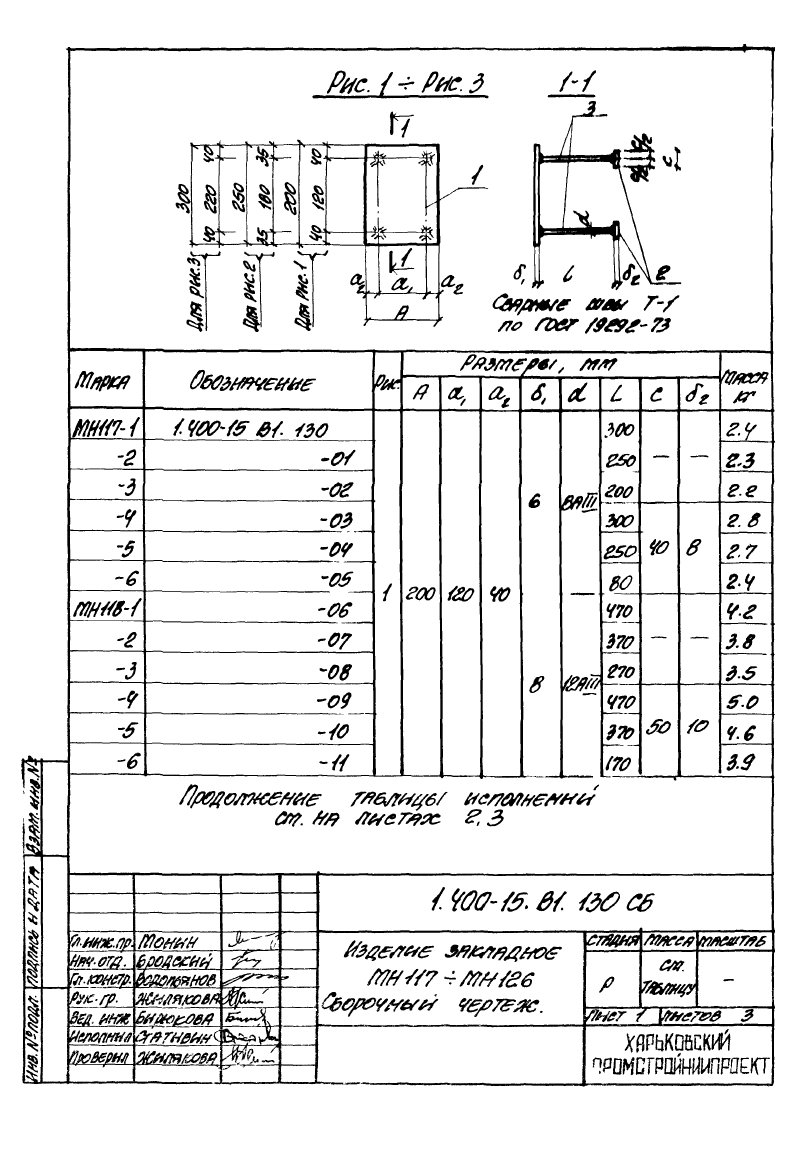

ООО "Изополимет Плюс" изготавливает закладные изделия МН117-МН126 по серии 1.400-15. Изделия применяются как закладные детали и выпускаются в 60 исполнениях по рисункам 1-3. Размер А составляет 200-300 мм, а1 - 120-220 мм, а2 - 35-40 мм, δ1 - 6-10 мм. Арматура d указана 8AIII и 12AIII, L - 80-540 мм, C - 40-50 мм, δ2 - 8-10 мм. Масса - 2,2-9,3 кг.
| Марка | Обозначение | Рис. | Размер, мм | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| А | а₁ | а₂ | δ1 | d | L | C | δ2 | ||||
| МН117-1 | 1.400-15.В1.130 | 1 | 200 | 120 | 40 | 6 | 8AIII | 300 | - | - | 2,4 |
| -2 | -01 | 1 | 200 | 120 | 40 | 6 | 8AIII | 250 | - | - | 2,3 |
| -3 | -02 | 1 | 200 | 120 | 40 | 6 | 8AIII | 200 | - | - | 2,2 |
| -4 | -03 | 1 | 200 | 120 | 40 | 6 | 8AIII | 300 | 40 | 8 | 2,8 |
| -5 | -04 | 1 | 200 | 120 | 40 | 6 | 8AIII | 250 | 40 | 8 | 2,7 |
| -6 | -05 | 1 | 200 | 120 | 40 | 6 | 8AIII | 80 | 40 | 8 | 2,4 |
| МН118-1 | -06 | 1 | 200 | 120 | 40 | 8 | 12AIII | 470 | - | - | 4,2 |
| -2 | -07 | 1 | 200 | 120 | 40 | 8 | 12AIII | 370 | - | - | 3,8 |
| -3 | -08 | 1 | 200 | 120 | 40 | 8 | 12AIII | 270 | - | - | 3,5 |
| -4 | -09 | 1 | 200 | 120 | 40 | 8 | 12AIII | 470 | 50 | 10 | 5,0 |
| -5 | -10 | 1 | 200 | 120 | 40 | 8 | 12AIII | 370 | 50 | 10 | 4,6 |
| -6 | -11 | 1 | 200 | 120 | 40 | 8 | 12AIII | 170 | 50 | 10 | 3,9 |

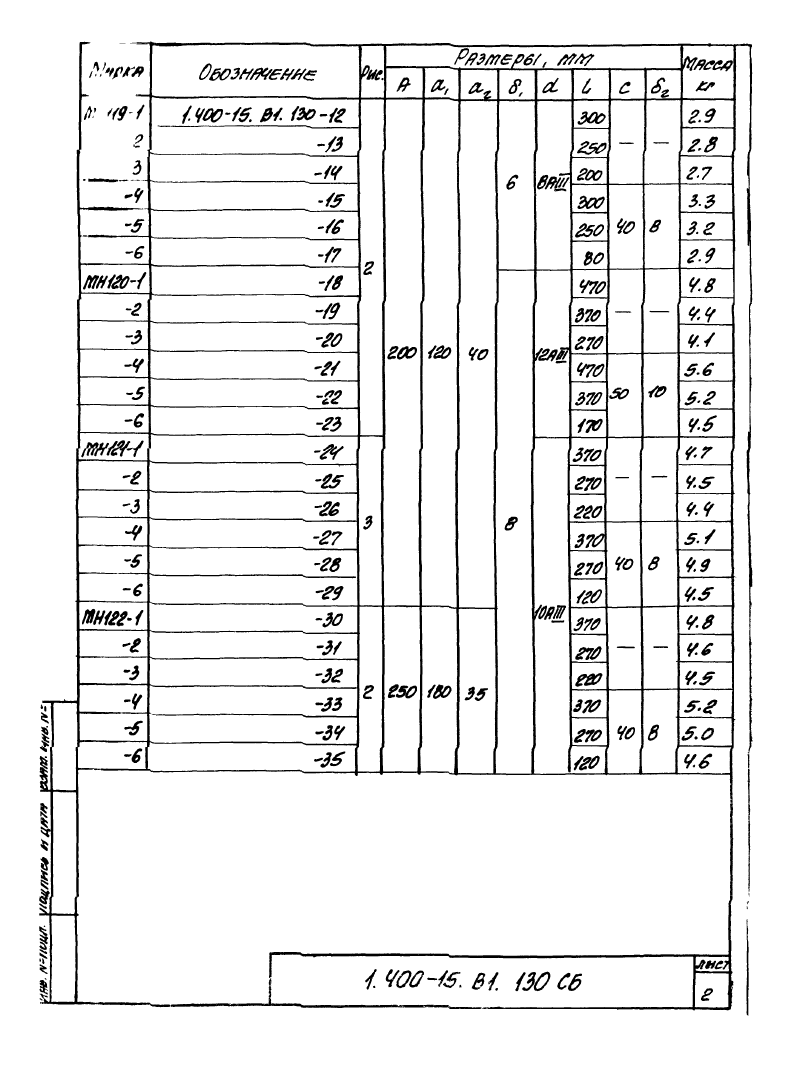

| МН119-1 | -12 | 2 | 200 | 120 | 40 | 6 | 8AIII | 300 | - | - | 2,9 |
| -2 | -13 | 2 | 200 | 120 | 40 | 6 | 8AIII | 250 | - | - | 2,8 |
| -3 | -14 | 2 | 200 | 120 | 40 | 6 | 8AIII | 200 | - | - | 2,7 |
| -4 | -15 | 2 | 200 | 120 | 40 | 6 | 8AIII | 300 | 40 | 8 | 3,3 |
| -5 | -16 | 2 | 200 | 120 | 40 | 6 | 8AIII | 250 | 40 | 8 | 3,2 |
| -6 | -17 | 2 | 200 | 120 | 40 | 6 | 8AIII | 80 | 40 | 8 | 2,9 |
| МН120-1 | -18 | 2 | 200 | 120 | 40 | 8 | 12AIII | 470 | - | - | 4,8 |
| -2 | -19 | 2 | 200 | 120 | 40 | 8 | 12AIII | 370 | - | - | 4,4 |
| -3 | -20 | 2 | 200 | 120 | 40 | 8 | 12AIII | 270 | - | - | 4,1 |
| -4 | -21 | 2 | 200 | 120 | 40 | 8 | 12AIII | 470 | 50 | 10 | 5,6 |
| -5 | -22 | 2 | 200 | 120 | 40 | 8 | 12AIII | 370 | 50 | 10 | 5,2 |
| -6 | -23 | 2 | 200 | 120 | 40 | 8 | 12AIII | 170 | 50 | 10 | 4,5 |
| МН121-1 | -24 | 3 | 200 | 120 | 40 | 8 | 10AIII | 370 | - | - | 4,7 |
| -2 | -25 | 3 | 200 | 120 | 40 | 8 | 10AIII | 270 | - | - | 4,5 |
| -3 | -26 | 3 | 200 | 120 | 40 | 8 | 10AIII | 220 | - | - | 4,4 |
| -4 | -27 | 3 | 200 | 120 | 40 | 8 | 10AIII | 370 | 40 | 8 | 5,1 |
| -5 | -28 | 3 | 200 | 120 | 40 | 8 | 10AIII | 270 | 40 | 8 | 4,9 |
| -6 | -29 | 3 | 200 | 120 | 40 | 8 | 10AIII | 120 | 40 | 8 | 4,5 |
| МН122-1 | -30 | 2 | 250 | 180 | 35 | 8 | 10AIII | 370 | - | - | 4,8 |
| -2 | -31 | 2 | 250 | 180 | 35 | 8 | 10AIII | 270 | - | - | 4,6 |
| -3 | -32 | 2 | 250 | 180 | 35 | 8 | 10AIII | 220 | - | - | 4,5 |
| -4 | -33 | 2 | 250 | 180 | 35 | 8 | 10AIII | 370 | 40 | 8 | 5,2 |
| -5 | -34 | 2 | 250 | 180 | 35 | 8 | 10AIII | 270 | 40 | 8 | 5,0 |
| -6 | -35 | 2 | 250 | 180 | 35 | 8 | 10AIII | 120 | 40 | 8 | 4,6 |

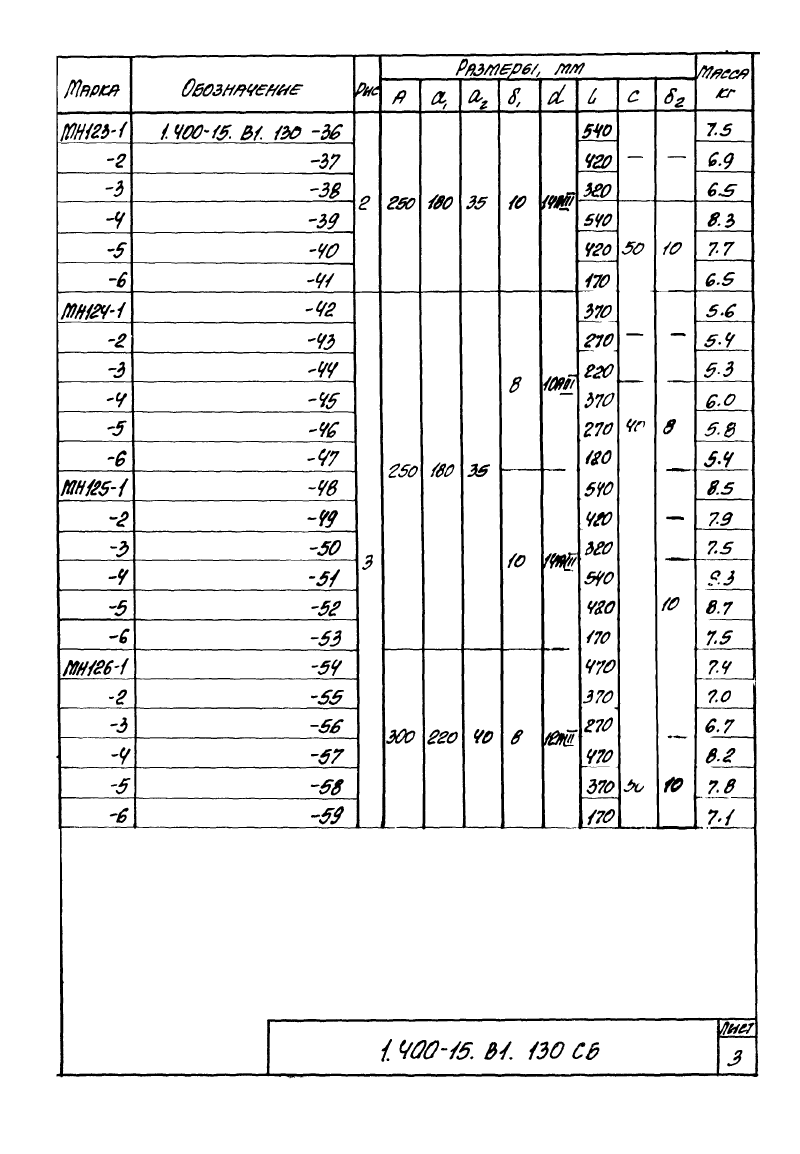

| МН123-1 | -36 | 10 | 14AIII | 540 | - | - | 7,5 | ||||
| -2 | -37 | 10 | 14AIII | 420 | - | - | 6,9 | ||||
| -3 | -38 | 10 | 14AIII | 320 | - | - | 6,5 | ||||
| -4 | -39 | 10 | 14AIII | 540 | 50 | 10 | 8,3 | ||||
| -5 | -40 | 10 | 14AIII | 420 | 50 | 10 | 7,7 | ||||
| -6 | -41 | 10 | 14AIII | 170 | 50 | 10 | 6,5 | ||||
| МН124-1 | -42 | 3 | 8 | 10AIII | 370 | - | - | 5,6 | |||
| -2 | -43 | 3 | 8 | 10AIII | 270 | - | - | 5,4 | |||
| -3 | -44 | 3 | 8 | 10AIII | 220 | - | - | 5,3 | |||
| -4 | -45 | 3 | 8 | 10AIII | 370 | 40 | 8 | 6,0 | |||
| -5 | -46 | 3 | 8 | 10AIII | 270 | 40 | 8 | 5,8 | |||
| -6 | -47 | 3 | 8 | 10AIII | 120 | 40 | 8 | 5,4 | |||
| МН125-1 | -48 | 3 | 10 | 14AIII | 540 | - | - | 8,5 | |||
| -2 | -49 | 3 | 10 | 14AIII | 420 | - | - | 7,9 | |||
| -3 | -50 | 3 | 10 | 14AIII | 320 | - | - | 7,5 | |||
| -4 | -51 | 3 | 10 | 14AIII | 540 | 50 | 10 | 9,3 | |||
| -5 | -52 | 3 | 10 | 14AIII | 420 | 50 | 10 | 8,7 | |||
| -6 | -53 | 3 | 10 | 14AIII | 170 | 50 | 10 | 7,5 | |||
| МН126-1 | -54 | 3 | 300 | 220 | 40 | 8 | 12AIII | 470 | - | - | 7,4 |
| -2 | -55 | 3 | 300 | 220 | 40 | 8 | 12AIII | 370 | - | - | 7,0 |
| -3 | -56 | 3 | 300 | 220 | 40 | 8 | 12AIII | 270 | - | - | 6,7 |
| -4 | -57 | 3 | 300 | 220 | 40 | 8 | 12AIII | 470 | 50 | 10 | 8,2 |
| -5 | -58 | 3 | 300 | 220 | 40 | 8 | 12AIII | 370 | 50 | 10 | 7,8 |
| -6 | -59 | 3 | 300 | 220 | 40 | 8 | 12AIII | 170 | 50 | 10 | 7,1 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
