Опора А14Б 366.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия
ООО "Изополимет Плюс" изготавливает опоры А14Б 366.000 серии 3.900-9. Изделие применяется в опорных конструкциях трубопроводов Ду 50-80 мм. Таблица содержит 12 исполнений. Размер L составляет 400-600 мм, l - 150-185 мм, h - 132-197 мм. Допускаемая вертикальная нагрузка P указана 51-107 кгс, горизонтальная Q - 15,3-32,1 кгс. Масса изделий находится в диапазоне от 2,8 до 5,0 кг.

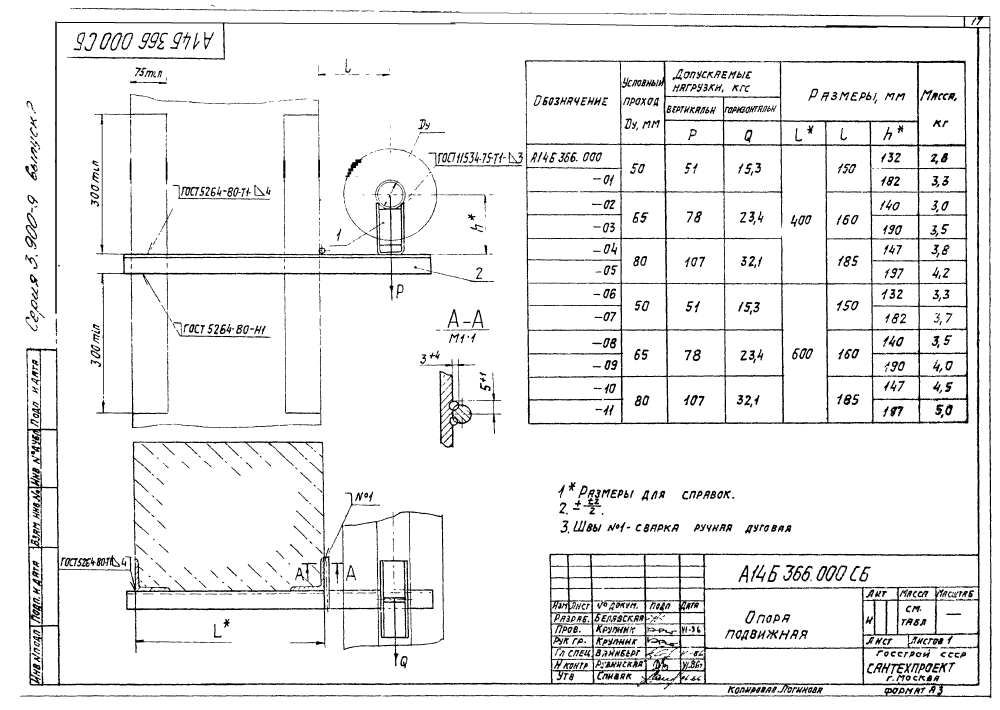

| Обозначение | Условный проход ДУ, мм | Размеры, мм | Доп. нагрузки, кгс | Масса, кг | |||
|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | ||||||
| L | l | h | Р | Q | |||
| А14Б 366.000 | 50 | 400 | 150 | 132 | 51 | 15,3 | 2,8 |
| А14Б 366.000-01 | 50 | 400 | 150 | 182 | 51 | 15,3 | 3,3 |
| А14Б 366.000-02 | 65 | 400 | 160 | 140 | 78 | 23,4 | 3,0 |
| А14Б 366.000-03 | 65 | 400 | 160 | 190 | 78 | 23,4 | 3,5 |
| А14Б 366.000-04 | 80 | 400 | 185 | 147 | 107 | 32,1 | 3,8 |
| А14Б 366.000-05 | 80 | 400 | 185 | 197 | 107 | 32,1 | 4,2 |
| А14Б 366.000-06 | 50 | 600 | 150 | 132 | 51 | 15,3 | 3,3 |
| А14Б 366.000-07 | 50 | 600 | 150 | 182 | 51 | 15,3 | 3,7 |
| А14Б 366.000-08 | 65 | 600 | 160 | 140 | 78 | 23,4 | 3,5 |
| А14Б 366.000-09 | 65 | 600 | 160 | 190 | 78 | 23,4 | 4,0 |
| А14Б 366.000-10 | 80 | 600 | 185 | 147 | 107 | 32,1 | 4,5 |
| А14Б 366.000-11 | 80 | 600 | 185 | 197 | 107 | 32,1 | 5,0 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
