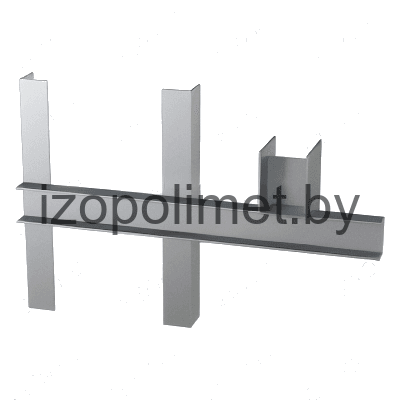

Опора А14Б 367.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

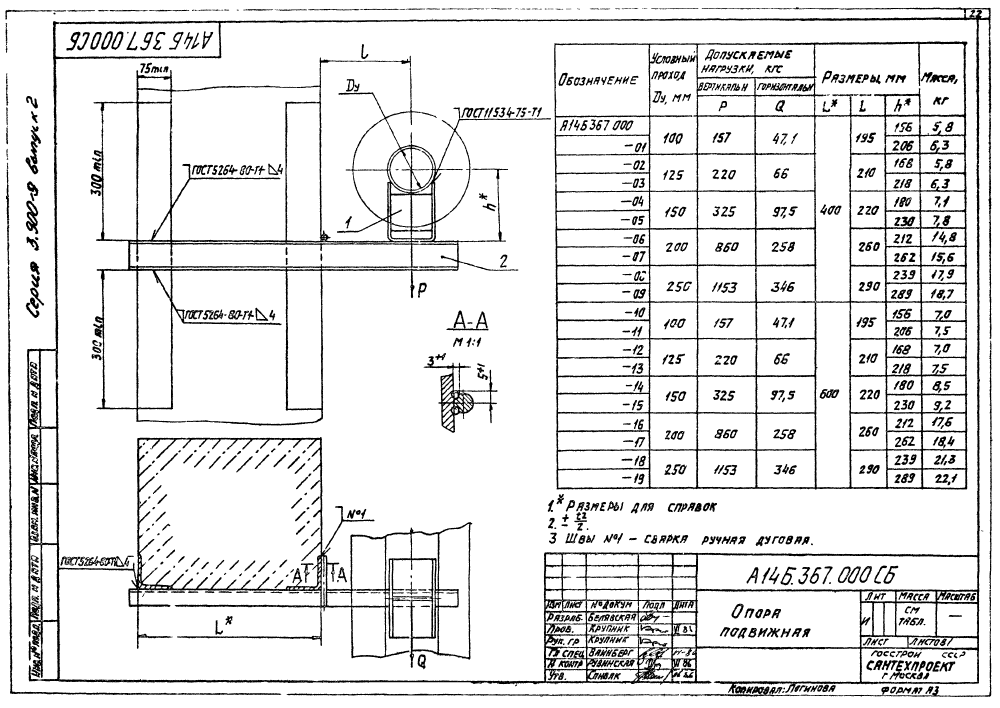

ООО "Изополимет Плюс" изготавливает опоры А14Б 367.000 серии 3.900-9. Изделие применяется для крепления трубопроводов Ду 100-250 мм. В таблице приведены 20 исполнений. Размер L составляет 400-600 мм, l - 195-290 мм, h - 156-289 мм. Допускаемая вертикальная нагрузка P - 157-1153 кгс, горизонтальная Q - 47,1-346 кгс. Масса опор находится в диапазоне от 5,8 до 22,1 кг.
| Обозначение | Условный проход ДУ, мм | Размеры, мм | Доп. нагрузки, кгс | Масса, кг | |||
|---|---|---|---|---|---|---|---|
| Вертикальн. | Горизонтальн. | ||||||
| L | l | h | Р | Q | |||
| А14Б 367.000 | 100 | 400 | 195 | 156 | 157 | 47,1 | 5,8 |
| А14Б 367.000-01 | 100 | 400 | 195 | 206 | 157 | 47,1 | 6,3 |
| А14Б 367.000-02 | 125 | 400 | 210 | 168 | 220 | 66 | 5,8 |
| А14Б 367.000-03 | 125 | 400 | 210 | 218 | 220 | 66 | 6,3 |
| А14Б 367.000-04 | 150 | 400 | 220 | 180 | 325 | 97,5 | 7,1 |
| А14Б 367.000-05 | 150 | 400 | 220 | 230 | 325 | 97,5 | 7,8 |
| А14Б 367.000-06 | 200 | 400 | 260 | 212 | 860 | 258 | 14,8 |
| А14Б 367.000-07 | 200 | 400 | 260 | 262 | 860 | 258 | 15,6 |
| А14Б 367.000-08 | 250 | 400 | 290 | 239 | 1153 | 346 | 17,9 |
| А14Б 367.000-09 | 250 | 400 | 290 | 289 | 1153 | 346 | 18,7 |
| А14Б 367.000-10 | 100 | 600 | 195 | 156 | 157 | 47,1 | 7,0 |
| А14Б 367.000-11 | 100 | 600 | 195 | 206 | 157 | 47,1 | 7,5 |
| А14Б 367.000-12 | 125 | 600 | 210 | 168 | 220 | 66 | 7,0 |
| А14Б 367.000-13 | 125 | 600 | 210 | 218 | 220 | 66 | 7,5 |
| А14Б 367.000-14 | 150 | 600 | 220 | 180 | 325 | 97,5 | 8,5 |
| А14Б 367.000-15 | 150 | 600 | 220 | 230 | 325 | 97,5 | 9,2 |
| А14Б 367.000-16 | 200 | 600 | 260 | 212 | 860 | 258 | 17,6 |
| А14Б 367.000-17 | 200 | 600 | 260 | 262 | 860 | 258 | 18,4 |
| А14Б 367.000-18 | 250 | 600 | 290 | 239 | 1153 | 346 | 21,3 |
| А14Б 367.000-19 | 250 | 600 | 290 | 289 | 1153 | 346 | 22,1 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
