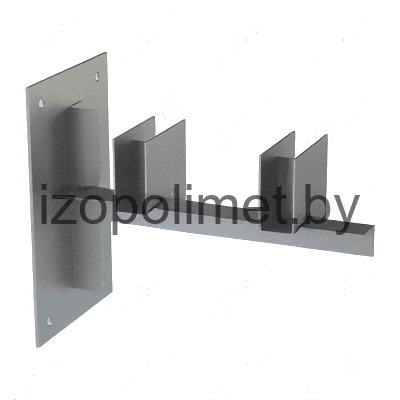

Опора А14Б 368.000
Категория
Опоры трубопроводов
Серия
Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов
Базовая стоимость
от 10 руб
Описание изделия

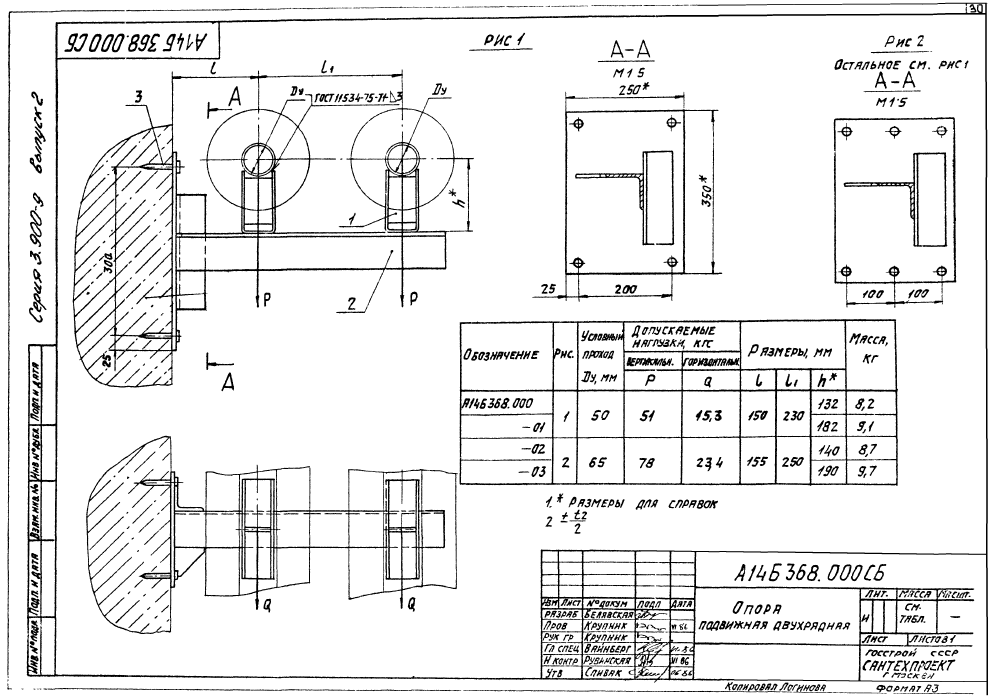

ООО "Изополимет Плюс" изготавливает опоры А14Б 368.000 серии 3.900-9. Изделие применяется для крепления трубопроводов Ду 50-65 мм по рисункам 1 и 2. В таблице указаны 4 исполнения. Размер l составляет 150-155 мм, l1 - 230-250 мм, h - 132-190 мм. Допускаемая вертикальная нагрузка P - 51-78 кгс, горизонтальная Q - 15,3-23,4 кгс. Масса изделий - 8,2-9,7 кг.
| Обозначение | Рис. | Условный проход ДУ, мм | Размеры, мм | Доп. нагрузки, кгс | Масса, кг | |||
|---|---|---|---|---|---|---|---|---|
| Вертик. | Горизонт. | |||||||
| l | l₁ | h | Р | Q | ||||
| А14Б 368.000 | 1 | 50 | 150 | 230 | 132 | 51 | 15,3 | 8,2 |
| А14Б 368.000-01 | 1 | 50 | 150 | 230 | 182 | 51 | 15,3 | 9,1 |
| А14Б 368.000-02 | 2 | 65 | 155 | 250 | 140 | 78 | 23,4 | 8,7 |
| А14Б 368.000-03 | 2 | 65 | 155 | 250 | 190 | 78 | 23,4 | 9,7 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
от 10 руб
А14Б 362.000
Опора А14Б 362.000
от 10 руб

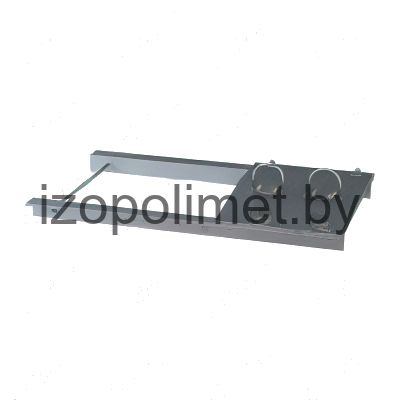

А14Б 363.000
Опора А14Б 363.000
от 10 руб

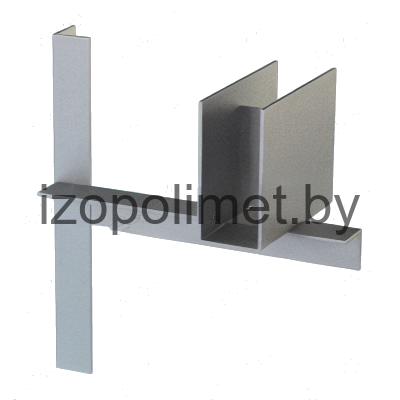

А14Б 364.000
Опора А14Б 364.000
от 10 руб

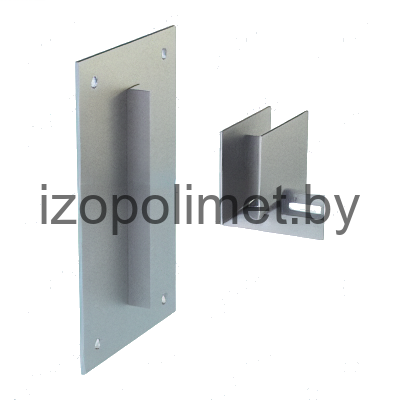

А14Б 365.000
Опора А14Б 365.000
от 10 руб

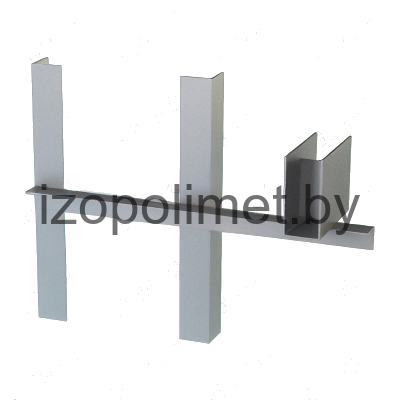

А14Б 366.000
Опора А14Б 366.000
от 10 руб

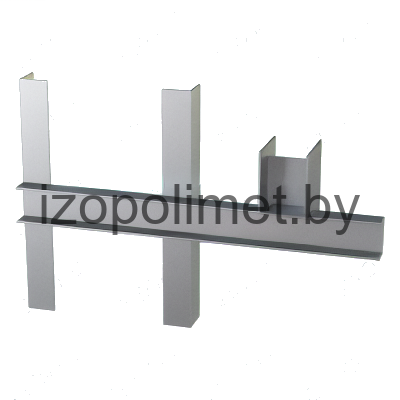

А14Б 367.000
Опора А14Б 367.000
от 10 руб

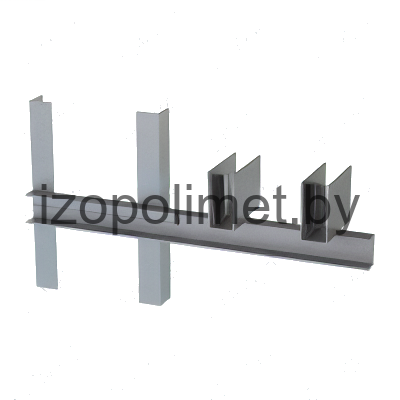

А14Б 369.000
Опора А14Б 369.000
от 10 руб

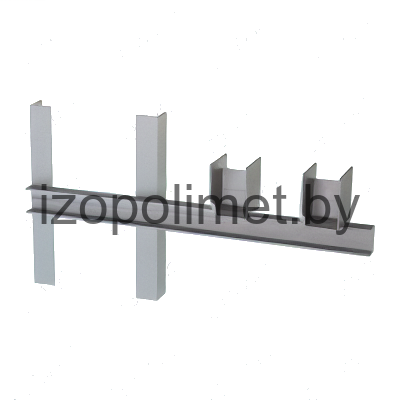

А14Б 370.000
Опора А14Б 370.000
от 10 руб

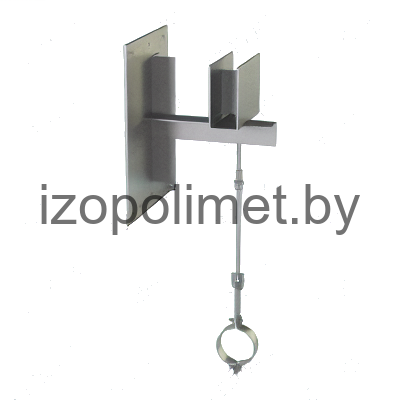

А14Б 371.000
Опора А14Б 371.000
от 10 руб

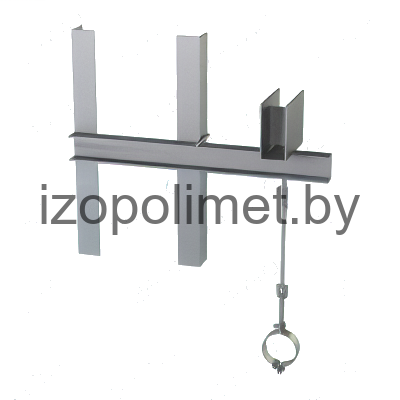

А14Б 372.000
Опора А14Б 372.000
от 10 руб

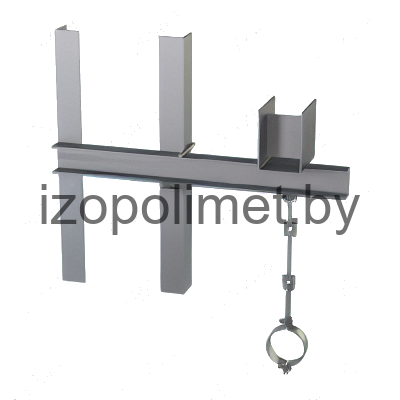

А14Б 373.000
