Опора А14Б 369.000

Name: А14Б 369.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

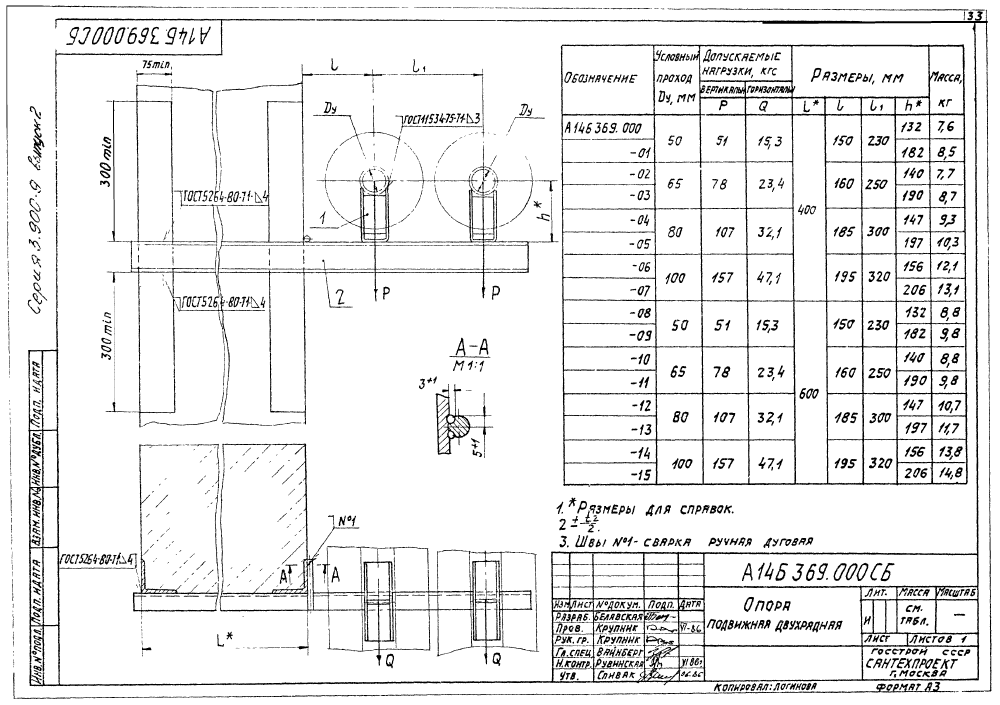

Описание изделия

ООО "Изополимет Плюс" изготавливает опоры А14Б 369.000 серии 3.900-9. Изделие применяется в средствах крепления трубопроводов Ду 50-100 мм. Таблица содержит 16 исполнений. Размер L составляет 400-600 мм, l - 150-195 мм, l1 - 230-320 мм, h - 132-206 мм. Допускаемая вертикальная нагрузка P - 51-157 кгс, горизонтальная Q - 15,3-47,1 кгс. Масса опор - 7,6-14,8 кг.

Обозначение	Условный проход ДУ, мм	Размеры, мм				Доп. нагрузки, кгс		Масса, кг
		Размеры, мм				Вертик.	Горизонт.
		L	l	l₁	h	Р	Q
А14Б 369.000	50	400	150	230	132	51	15,3	7,6
А14Б 369.000-01	50	400	150	230	182	51	15,3	8,5
А14Б 369.000-02	65	400	160	250	140	78	23,4	7,7
А14Б 369.000-03	65	400	160	250	190	78	23,4	8,7
А14Б 369.000-04	80	400	185	300	147	107	32,1	9,3
А14Б 369.000-05	80	400	185	300	197	107	32,1	10,3
А14Б 369.000-06	100	400	195	320	156	157	47,1	12,1
А14Б 369.000-07	100	400	195	320	206	157	47,1	13,1
А14Б 369.000-08	50	600	150	230	132	51	15,3	8,8
А14Б 369.000-09	50	600	150	230	182	51	15,3	9,8
А14Б 369.000-10	65	600	160	250	140	78	23,4	8,8
А14Б 369.000-11	65	600	160	250	190	78	23,4	9,8
А14Б 369.000-12	80	600	185	300	147	107	32,1	10,7
А14Б 369.000-13	80	600	185	300	197	107	32,1	11,7
А14Б 369.000-14	100	600	195	320	156	157	47,1	13,8
А14Б 369.000-15	100	600	195	320	206	157	47,1	14,8
