Опора А14Б 370.000

Name: А14Б 370.000
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

Серия 3.900-9: Опорные конструкции и средства крепления трубопроводов

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

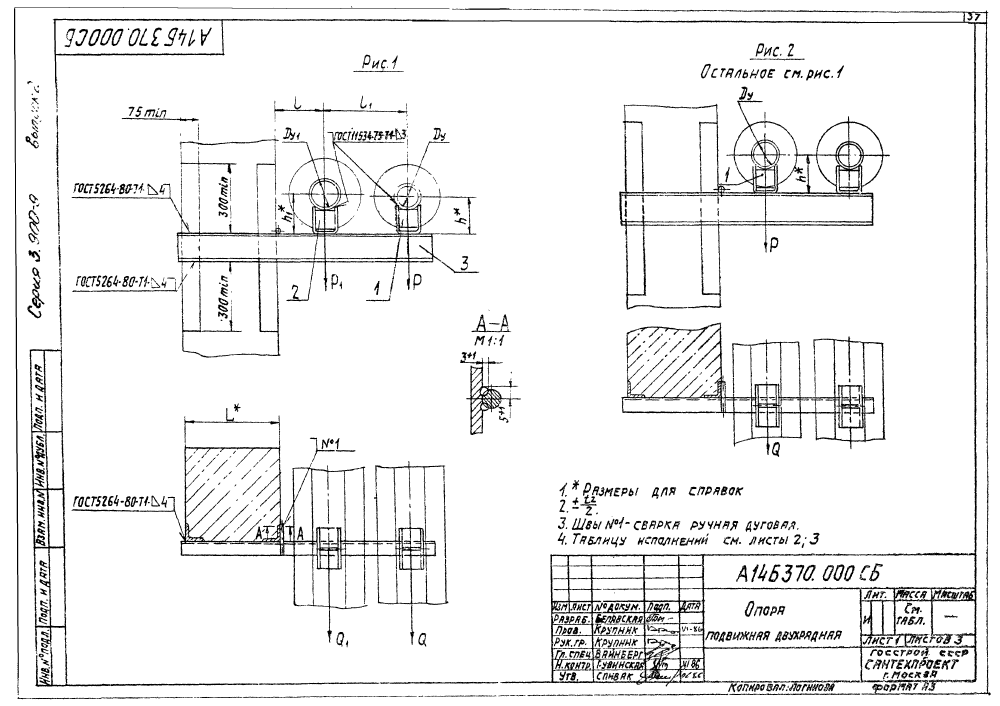

ООО "Изополимет Плюс" изготавливает опоры А14Б 370.000 серии 3.900-9. Изделие применяется в узлах крепления трубопроводов с двумя условными проходами. В таблице приведены 40 исполнений по рисункам 1 и 2 для Ду 100-150 мм и Ду1 125-250 мм. Размер L составляет 400-600 мм, l - 210-290 мм, l1 - 335-430 мм, h - 156-230 мм. Допускаемые вертикальные нагрузки P и P1 - 157-325 и 220-1153 кгс, масса - 14,2-38,3 кг.

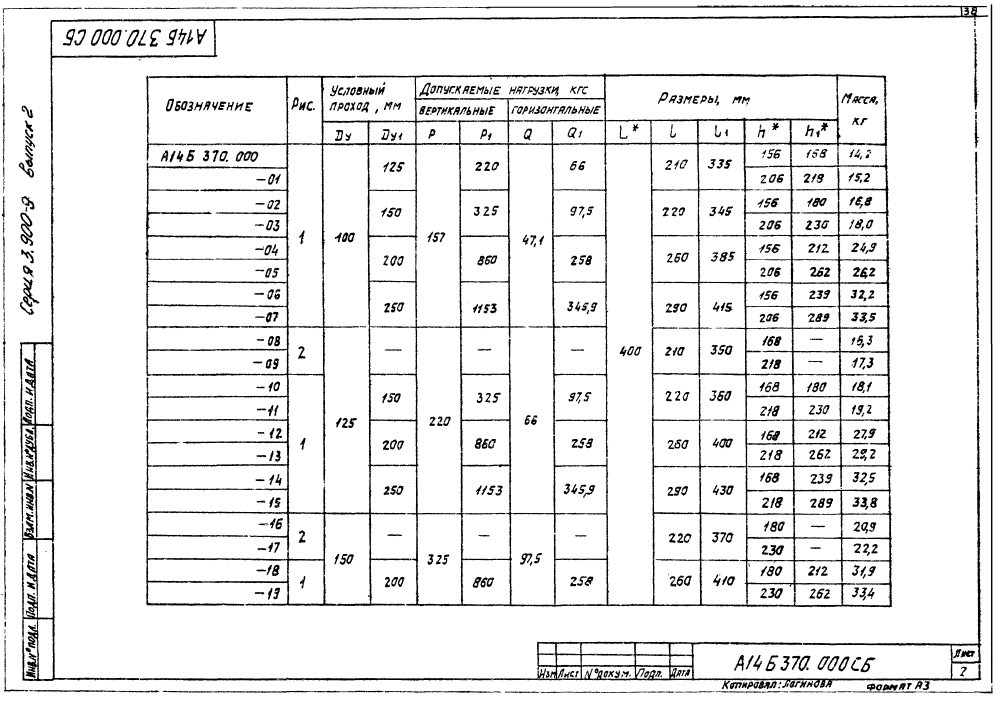

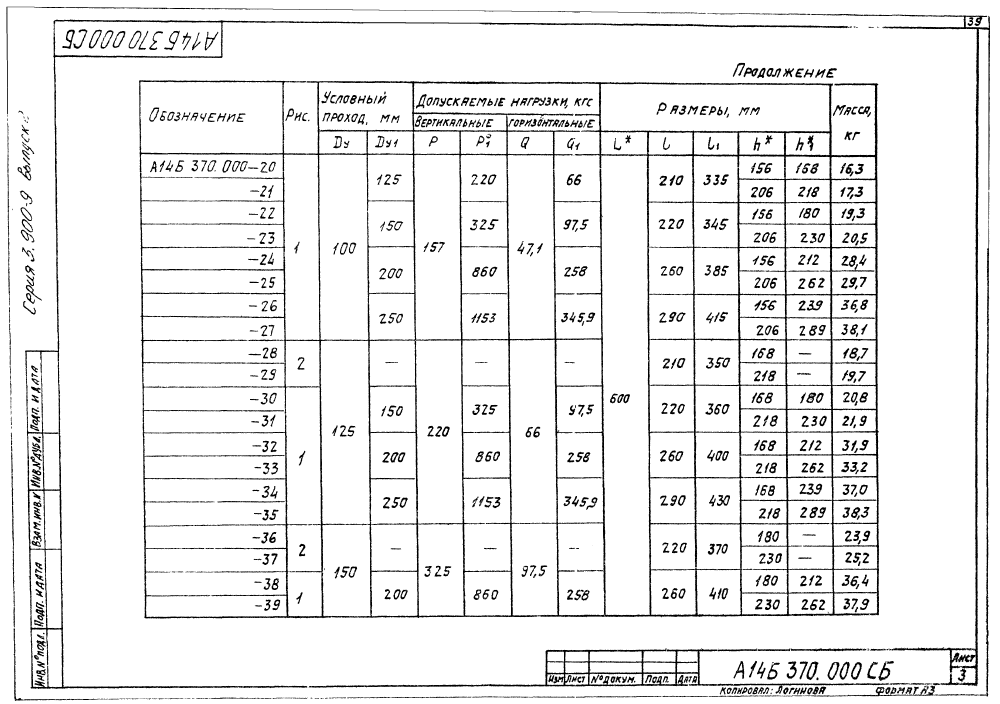

Обозначение	Рис.	Условный проход, мм		Размеры, мм					Доп. нагрузки, кгс				Масса, кг
		Условный проход, мм		Размеры, мм					Вертик.		Горизонт.
		ДУ	ДУ₁	L	l	l₁	h	h₁	Р	Р₁	Q	Q₁
А14Б 370.000	1	100	125	400	210	335	156	168	157	220	47,1	66	14,2
А14Б 370.000-01	1	100	125	400	210	335	206	219	157	220	47,1	66	15,2
А14Б 370.000-02	1	100	150	400	220	345	156	180	157	325	47,1	97,5	16,8
А14Б 370.000-03	1	100	150	400	220	345	206	230	157	325	47,1	97,5	18,0
А14Б 370.000-04	1	100	200	400	260	385	156	212	157	860	47,1	258	24,9
А14Б 370.000-05	1	100	200	400	260	385	206	262	157	860	47,1	258	26,2
А14Б 370.000-06	1	100	250	400	290	415	156	239	157	1153	47,1	346,9	32,2
А14Б 370.000-07	1	100	250	400	290	415	206	289	157	1153	47,1	346,9	33,5
А14Б 370.000-08	2	125	-	400	210	350	168	-	220	-	66	-	15,3
А14Б 370.000-09	2	125	-	400	210	350	218	-	220	-	66	-	17,3
А14Б 370.000-10	1	125	150	400	220	360	168	180	220	325	66	97,5	18,1
А14Б 370.000-11	1	125	150	400	220	360	218	230	220	325	66	97,5	19,2
А14Б 370.000-12	1	125	200	400	260	400	168	212	220	860	66	258	27,9
А14Б 370.000-13	1	125	200	400	260	400	218	262	220	860	66	258	29,2
А14Б 370.000-14	1	125	250	400	290	430	168	239	220	1153	66	346,9	32,5
А14Б 370.000-15	1	125	250	400	290	430	218	289	220	1153	66	346,9	33,8
А14Б 370.000-16	2	150	-	400	220	370	180	-	325	-	97,5	-	20,9
А14Б 370.000-17	2	150	-	400	220	370	230	-	325	-	97,5	-	22,2
А14Б 370.000-18	1	150	200	400	260	410	180	212	325	860	97,5	258	31,9
А14Б 370.000-19	1	150	200	400	260	410	230	262	325	860	97,5	258	33,4
А14Б 370.000-20	1	100	125	600	210	335	156	168	157	220	47,1	66	16,3
А14Б 370.000-21	1	100	125	600	210	335	206	219	157	220	47,1	66	17,3
А14Б 370.000-22	1	100	150	600	220	345	156	180	157	325	47,1	97,5	19,3
А14Б 370.000-23	1	100	150	600	220	345	206	230	157	325	47,1	97,5	20,5
А14Б 370.000-24	1	100	200	600	260	385	156	212	157	860	47,1	258	28,4
А14Б 370.000-25	1	100	200	600	260	385	206	262	157	860	47,1	258	29,7
А14Б 370.000-26	1	100	250	600	290	415	156	239	157	1153	47,1	346,9	36,8
А14Б 370.000-27	1	100	250	600	290	415	206	289	157	1153	47,1	346,9	38,1
А14Б 370.000-28	2	125	-	600	210	350	168	-	220	-	66	-	18,7
А14Б 370.000-29	2	125	-	600	210	350	218	-	220	-	66	-	19,7
А14Б 370.000-30	1	125	150	600	220	360	168	180	220	325	66	97,5	20,8
А14Б 370.000-31	1	125	150	600	220	360	218	230	220	325	66	97,5	21,9
А14Б 370.000-32	1	125	200	600	260	400	168	212	220	860	66	258	31,9
А14Б 370.000-33	1	125	200	600	260	400	218	262	220	860	66	258	33,2
А14Б 370.000-34	1	125	250	600	290	430	168	239	220	1153	66	346,9	37,0
А14Б 370.000-35	1	125	250	600	290	430	218	289	220	1153	66	346,9	38,3
А14Б 370.000-36	2	150	-	600	220	370	180	-	325	-	97,5	-	23,9
А14Б 370.000-37	2	150	-	600	220	370	230	-	325	-	97,5	-	25,2
А14Б 370.000-38	1	150	200	600	260	410	180	212	325	860	97,5	258	36,4
А14Б 370.000-39	1	150	200	600	260	410	230	262	325	860	97,5	258	37,9
