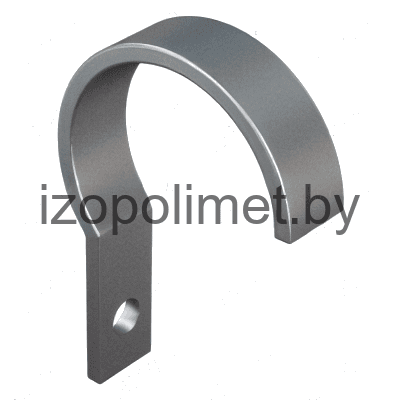

Хомут односторонний. Тип ХО
Описание изделия

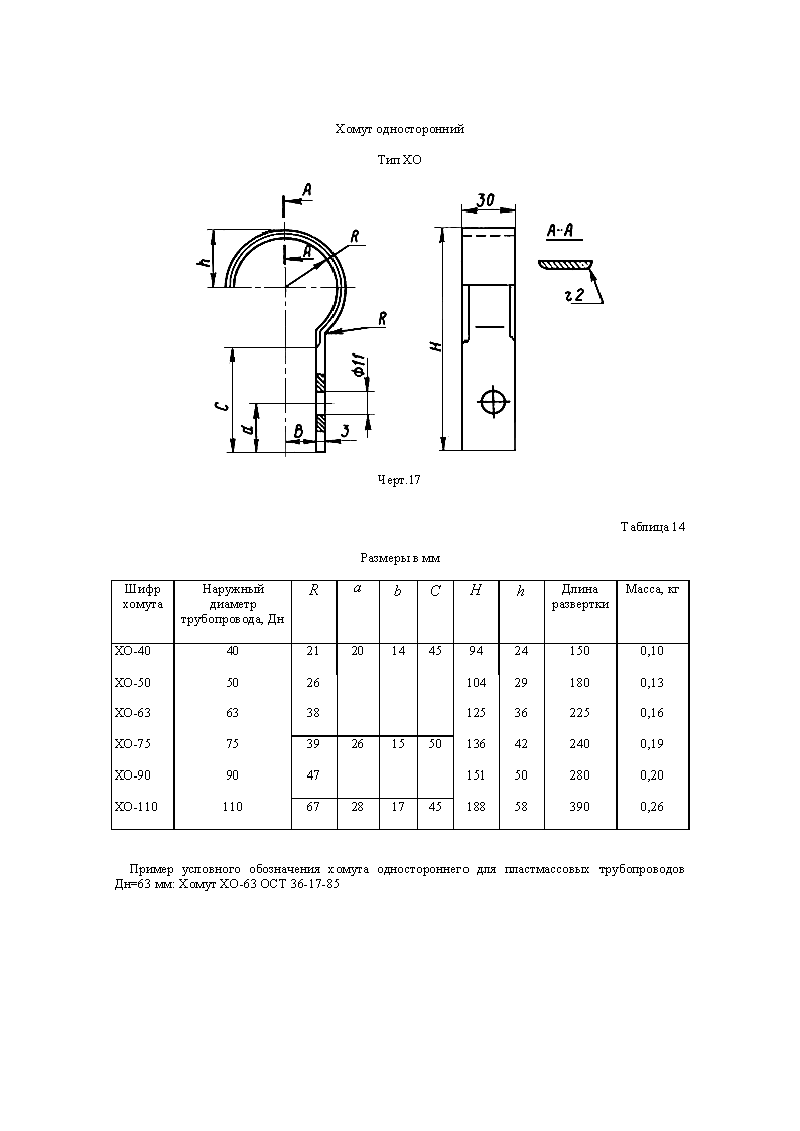

ООО "Изополимет Плюс" изготавливает односторонние хомуты типа ХО по ОСТ 36-17-85. Изделие применяется для крепления трубопроводов малых диаметров в составе опорных и подвесных узлов. Таблица содержит исполнения ХО-40 - ХО-110 для Dн 40-110 мм. Размер R составляет 21-67 мм, a - 20-28 мм, b - 14-17 мм, C - 45-50 мм, H - 94-188 мм. Длина развертки указана 150-390 мм, масса - 0,100-0,260 кг.
| Шифр хомута | Наружный диаметр трубопровода Дн | R | a | b | C | H | h | Длина развертки | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| Хомут односторонний ХО-40 | 40,00 | 21,0 | 20,0 | 14,0 | 45,0 | 94,0 | 24,0 | 150,0 | 0,100 |
| Хомут односторонний ХО-50 | 50,00 | 26,0 | 20,0 | 14,0 | 45,0 | 104,0 | 29,0 | 180,0 | 0,130 |
| Хомут односторонний ХО-63 | 63,00 | 38,0 | 20,0 | 14,0 | 45,0 | 125,0 | 36,0 | 225,0 | 0,160 |
| Хомут односторонний ХО-75 | 75,00 | 39,0 | 26,0 | 15,0 | 50,0 | 136,0 | 42,0 | 240,0 | 0,190 |
| Хомут односторонний ХО-90 | 90,00 | 47,0 | 26,0 | 15,0 | 50,0 | 151,0 | 50,0 | 280,0 | 0,200 |
| Хомут односторонний XO-110 | 110,00 | 67,0 | 28,0 | 17,0 | 45,0 | 188,0 | 58,0 | 390,0 | 0,260 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ОС-2
Опора однорядная со сплошным основанием. Тип ОС-2
ОХ
Опора хомутовая. Тип ОХ
ПО
Подвеска отдельная с одной тягой. Тип ПО
ПП-2
Подвеска однорядная с прерывистым основанием и двумя тягами. Тип ПП-2
ПС-1
Подвеска однорядная со сплошным основанием и одной тягой. Тип ПС-1
ПС-2
Подвеска однорядная со сплошным основанием и двумя тягами. Тип ПС-2
ПО-1
Полухомут. Тип ПО-1
ПХ-1
Полухомут. Тип ПХ-1
ПХ-2
Полухомут. Тип ПХ-2
СО
Скоба. Тип СО
ТК

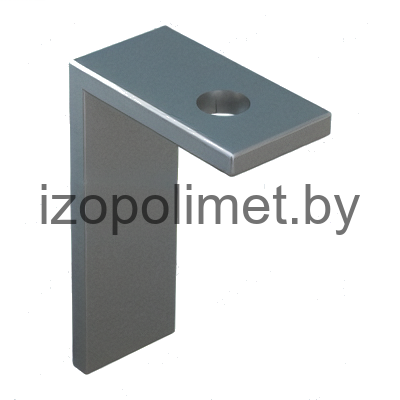

Тяга криволинейная. Тип ТК
