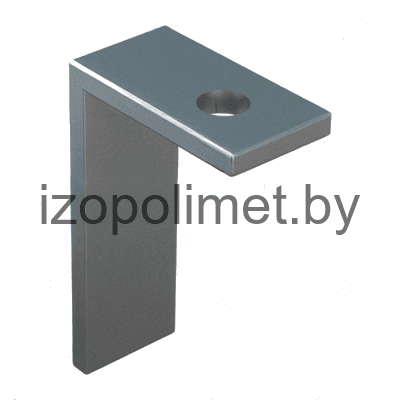

Тяга криволинейная. Тип ТК
Описание изделия

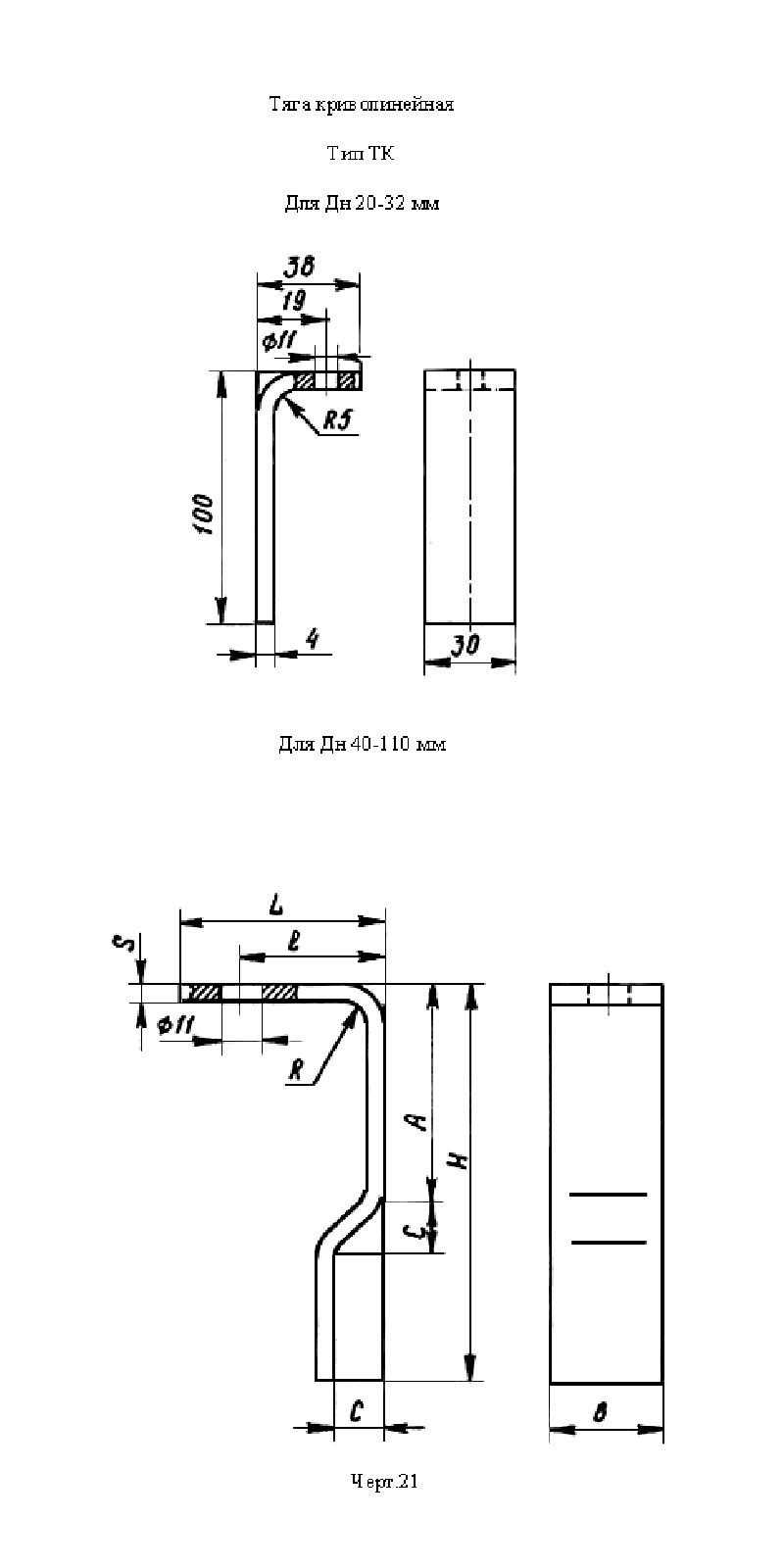

ООО "Изополимет Плюс" изготавливает криволинейные тяги типа ТК по ОСТ 36-17-85. Изделие применяется в составе опор и подвесок трубопроводов, где требуется тяговый элемент заданной формы. В таблице приведены исполнения для Dн от 20-32 до 110 мм. Длина развертки составляет 150-315 мм, масса - от 0,1400 до 1,2000 кг. Для крупных исполнений указаны размеры A 115-150 мм, B 40-60 мм, H 173-241 мм, L 45-70 мм и S 5-8 мм.

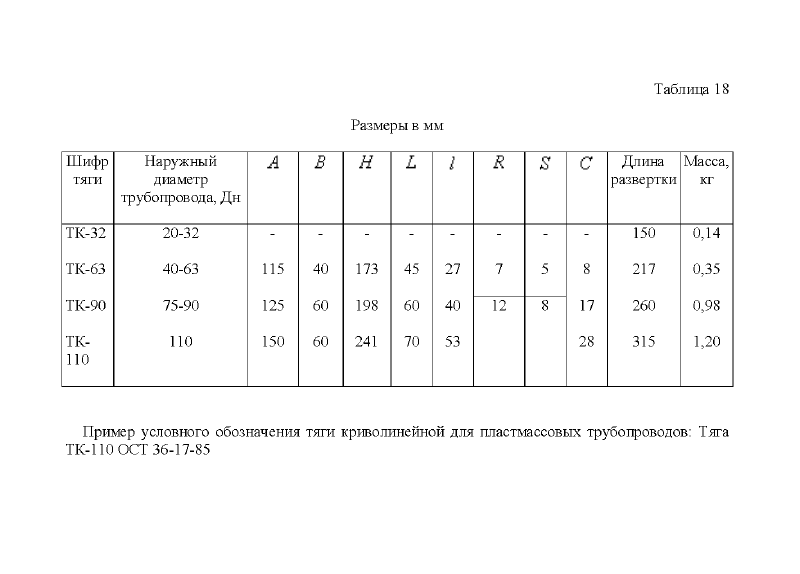

| Шифр тяги | Наружный диаметр труб-да Дн | А | В | Н | L | l | R | S | Длина развертки | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| Тяга криволинейная ТК-32 | 20-32 | - | - | - | - | - | - | - | 150.00 | 0.1400 |
| Тяга криволинейная ТК-63 | 40-63 | 115.00 | 40.00 | 173.00 | 45.00 | 27.00 | 7.00 | 5.00 | 217.00 | 0.3500 |
| Тяга криволинейная ТК-90 | 75-90 | 125.00 | 60.00 | 198.00 | 60.00 | 40.00 | 12.00 | 8.00 | 260.00 | 0.9800 |
| Тяга криволинейная ТК-110 | 110 | 150.00 | 60.00 | 241.00 | 70.00 | 53.00 | 12.00 | 8.00 | 315.00 | 1.2000 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ОС-2
Опора однорядная со сплошным основанием. Тип ОС-2
ОХ
Опора хомутовая. Тип ОХ
ПО
Подвеска отдельная с одной тягой. Тип ПО
ПП-2
Подвеска однорядная с прерывистым основанием и двумя тягами. Тип ПП-2
ПС-1
Подвеска однорядная со сплошным основанием и одной тягой. Тип ПС-1
ПС-2
Подвеска однорядная со сплошным основанием и двумя тягами. Тип ПС-2
ПО-1
Полухомут. Тип ПО-1
ПХ-1
Полухомут. Тип ПХ-1
ПХ-2
Полухомут. Тип ПХ-2
СО
Скоба. Тип СО

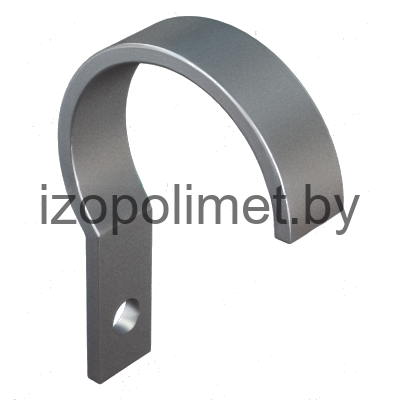

ХО
