Полухомут. Тип ПХ-1
Описание изделия

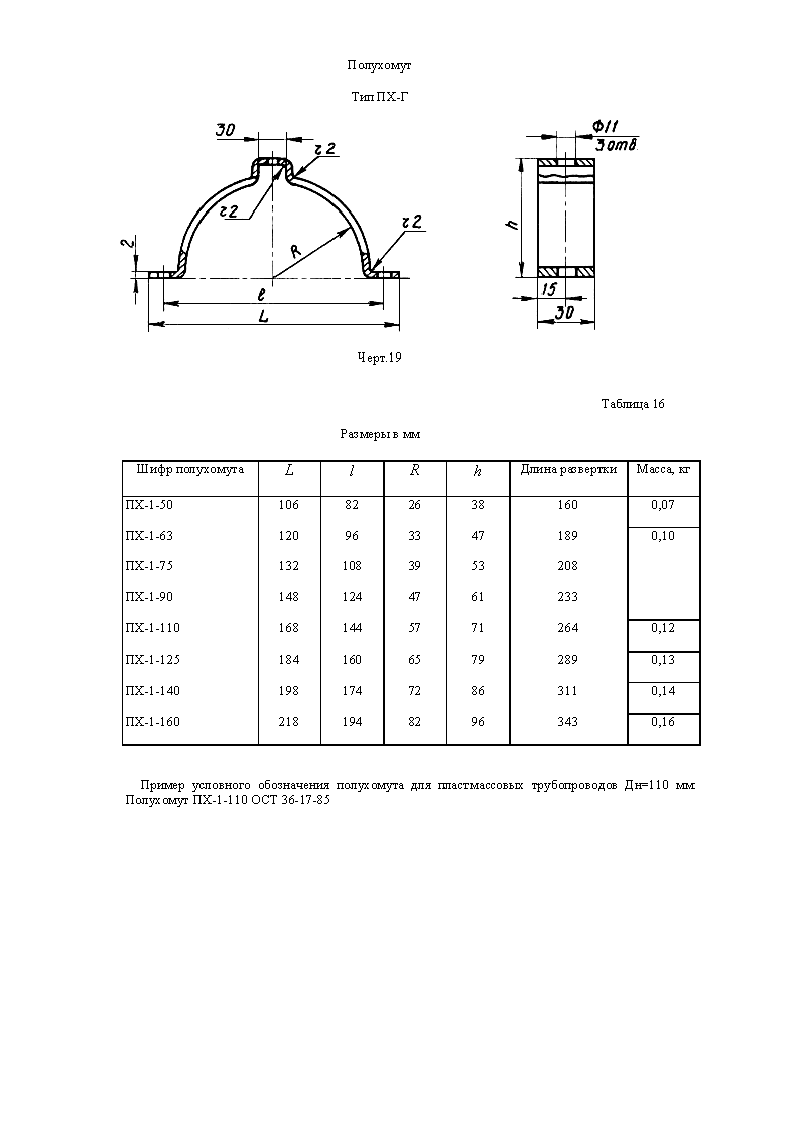

ООО "Изополимет Плюс" изготавливает полухомуты типа ПХ-1 по ОСТ 36-17-85. Изделие применяется в составе хомутовых опор и крепежных узлов трубопроводов малых диаметров. В таблице указаны исполнения ПХ-1-50 - ПХ-1-160. Размер L составляет 106-218 мм, l - 82-194 мм, R - 26-82 мм, H - 38-96 мм. Длина развертки находится в диапазоне 160-343 мм, масса изделия - от 0,070 до 0,160 кг.
| Шифр полухомута | L | l | R | H | Длина развертки | Масса, кг |
|---|---|---|---|---|---|---|
| Полухомут ПХ-1-50 | 106,0 | 82,0 | 26,0 | 38,0 | 160,0 | 0,070 |
| Полухомут ПХ-1-63 | 120,0 | 96,0 | 33,0 | 47,0 | 189,0 | 0,100 |
| Полухомут ПХ-1-75 | 132,0 | 108,0 | 39,0 | 53,0 | 208,0 | 0,100 |
| Полухомут ПХ-1-90 | 148,0 | 124,0 | 47,0 | 61,0 | 233,0 | 0,100 |
| Полухомут ПХ-1-110 | 168,0 | 144,0 | 57,0 | 71,0 | 264,0 | 0,120 |
| Полухомут ПХ-1-125 | 184,0 | 160,0 | 65,0 | 79,0 | 289,0 | 0,130 |
| Полухомут ПХ-1-140 | 198,0 | 174,0 | 72,0 | 86,0 | 311,0 | 0,140 |
| Полухомут ПХ-1-160 | 218,0 | 194,0 | 82,0 | 96,0 | 343,0 | 0,160 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
