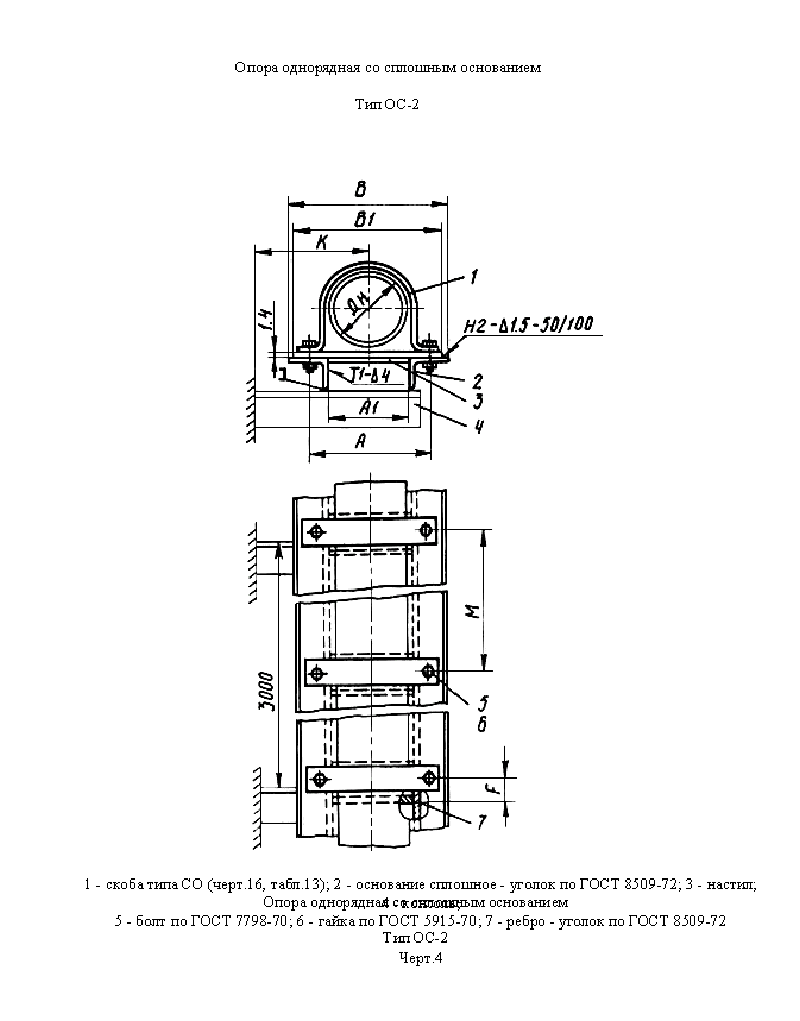

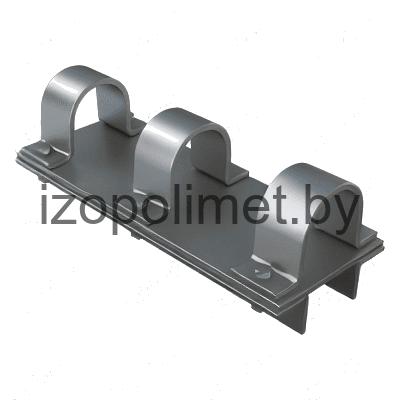

Опора однорядная со сплошным основанием. Тип ОС-2
Описание изделия
ООО "Изополимет Плюс" изготавливает однорядные опоры со сплошным основанием типа ОС-2 по ОСТ 36-17-85. Изделие применяется в опорных узлах трубопроводов, где требуется сплошное основание под ряд труб. В таблице приведены исполнения для Dн 125-630 мм. Нагрузка указана 900-10100 Н, сечение уголка - 40х40х4 - 80х80х6. Размеры A и A1 составляют 160-690 мм и 116-600 мм, B и B1 - 196-760 мм и 190-753 мм. Масса одного пролета - 22,60-84,70 кг.

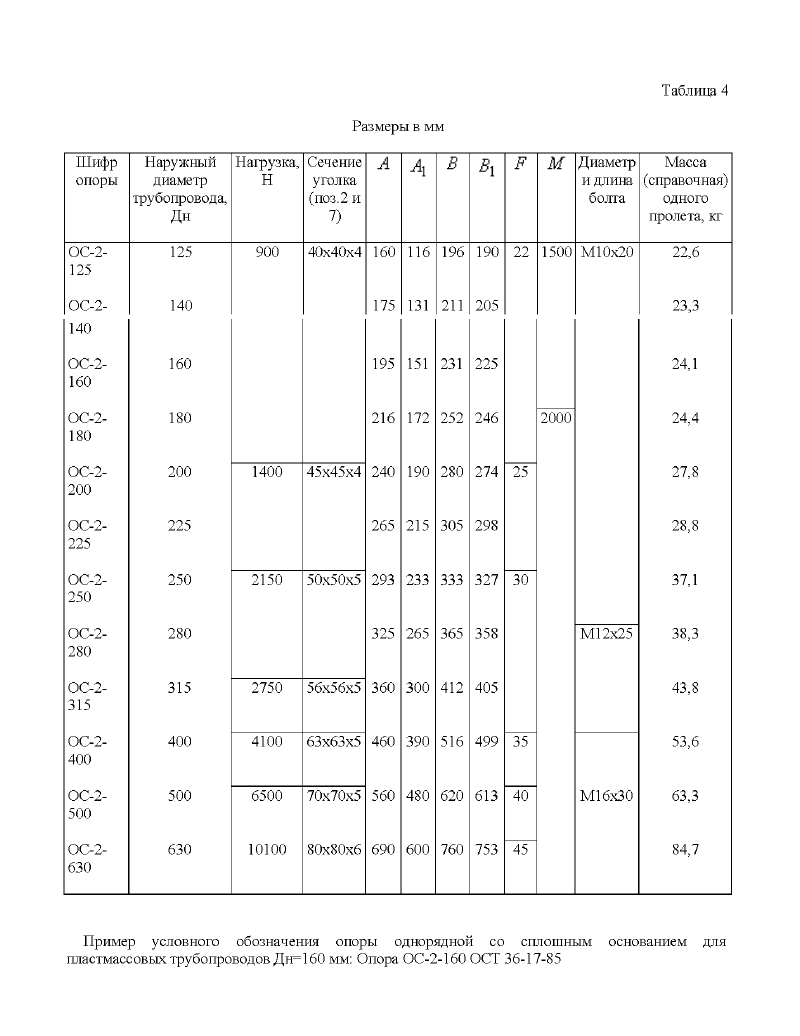

| Шифр опоры | Наружный диаметр труб-да, Дн | Нагрузка, Н | Сечение уголка | А | А1 | В | В1 | Диаметр и длина болта | Масса одного пролета, кг |
|---|---|---|---|---|---|---|---|---|---|
| Опора однорядная ОС-2-125 | 125,00 | 900,0 | 40х40х4 | 160,0 | 116,0 | 196,0 | 190,0 | М10х20 | 22,60 |
| Опора однорядная ОС-2-140 | 140,00 | 900,0 | 40х40х4 | 175,0 | 131,0 | 211,0 | 205,0 | М10х20 | 23,30 |
| Опора однорядная ОС-2-160 | 160,00 | 900,0 | 40х40х4 | 195,0 | 151,0 | 231,0 | 225,0 | М10х20 | 24,10 |
| Опора однорядная ОС-2-180 | 180,00 | 900,0 | 40х40х4 | 216,0 | 172,0 | 252,0 | 246,0 | М10х20 | 24,40 |
| Опора однорядная ОС-2-200 | 200,00 | 1400,0 | 45х45х4 | 240,0 | 190,0 | 280,0 | 274,0 | М10х20 | 27,80 |
| Опора однорядная ОС-2-225 | 225,00 | 1400,0 | 45х45х4 | 265,0 | 215,0 | 305,0 | 298,0 | М10х20 | 28,80 |
| Опора однорядная ОС-2-250 | 250,00 | 2150,0 | 50х50х5 | 293,0 | 233,0 | 333,0 | 327,0 | М10х20 | 37,10 |
| Опора однорядная ОС-2-280 | 280,00 | 2150,0 | 50х50х5 | 325,0 | 265,0 | 365,0 | 358,0 | М12х25 | 38,30 |
| Опора однорядная ОС-2-315 | 315,00 | 2750,0 | 56х56х5 | 360,0 | 300,0 | 412,0 | 405,0 | М10х20 | 43,80 |
| Опора однорядная ОС-2-400 | 400,00 | 4100,0 | 63х63х5 | 460,0 | 390,0 | 516,0 | 499,0 | М10х20 | 53,60 |
| Опора однорядная ОС-2-500 | 500,00 | 6500,0 | 70х70х5 | 560,0 | 480,0 | 620,0 | 613,0 | М16х30 | 63,30 |
| Опора однорядная ОС-2-630 | 630,00 | 10100,0 | 80х80х6 | 690,0 | 600,0 | 760,0 | 753,0 | М16х30 | 84,70 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
