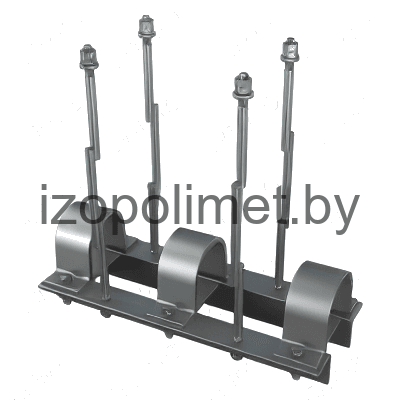

Подвеска однорядная с прерывистым основанием и двумя тягами. Тип ПП-2
Описание изделия

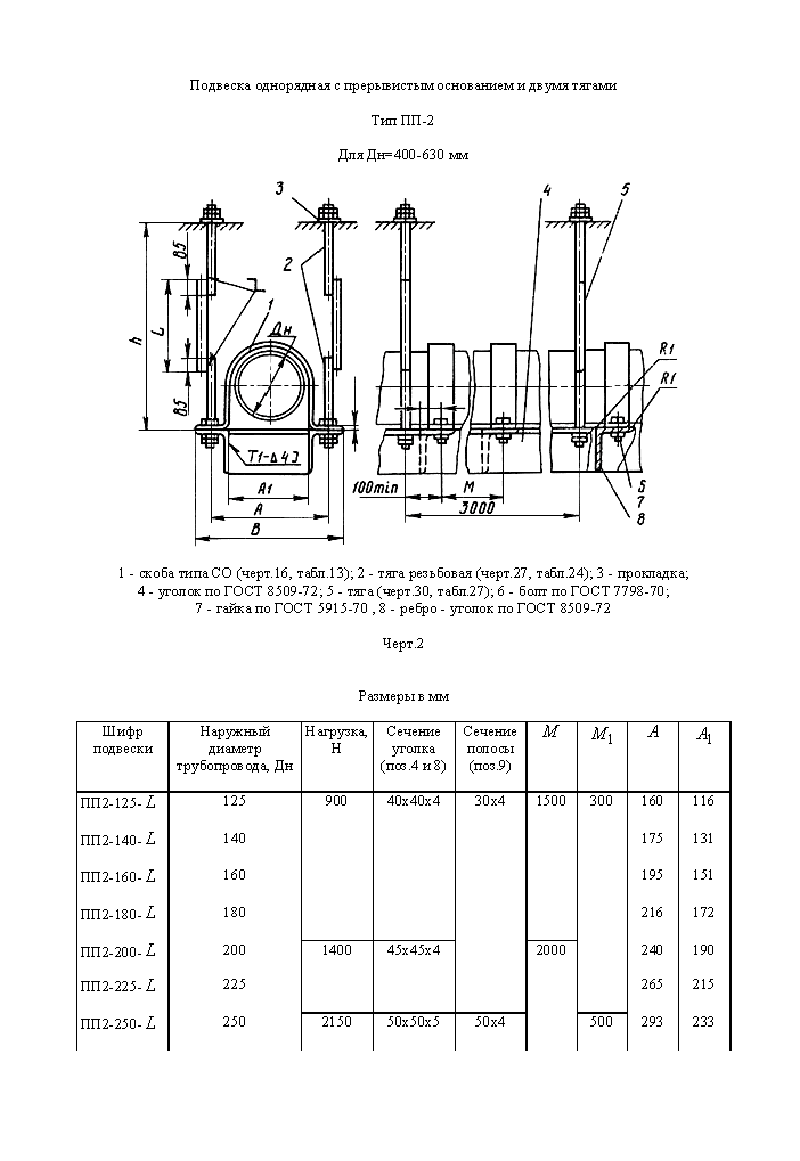

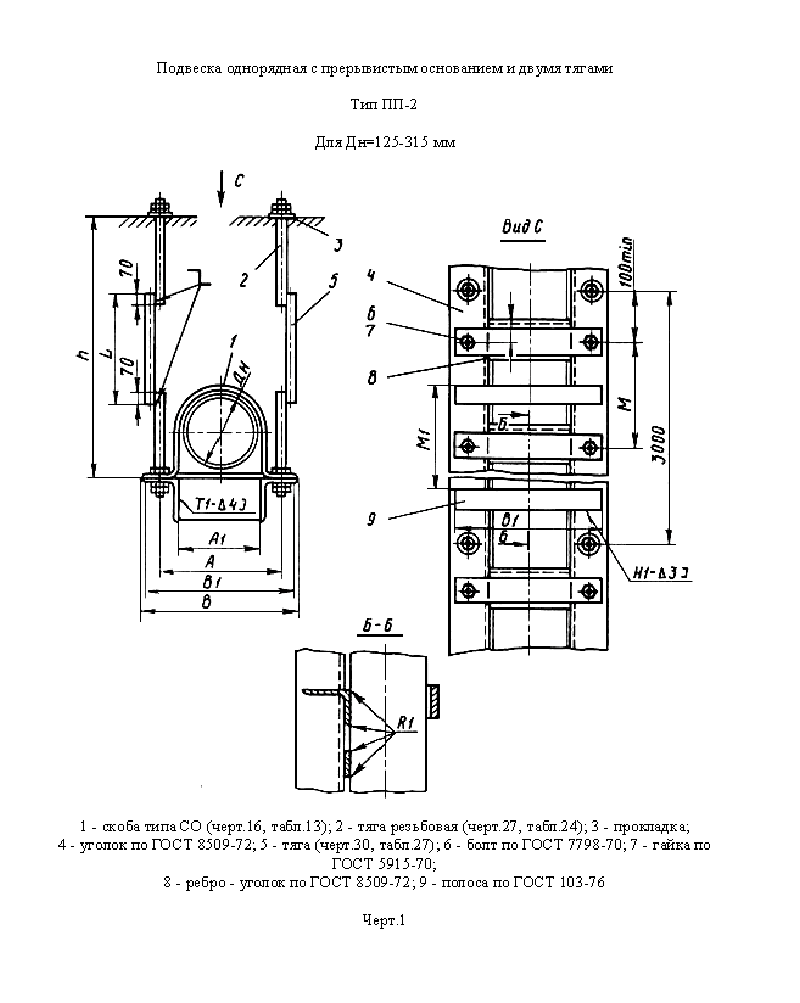

ООО "Изополимет Плюс" изготавливает однорядные подвески с прерывистым основанием и двумя тягами типа ПП-2 по ОСТ 36-17-85. Изделие применяется для подвески трубопроводов Dн 125-630 мм. По таблице нагрузка составляет 900-10100 Н, параметр M - 1500-2000 мм, сечение уголка - 40х40х4 - 80х80х6. Размеры A и B указаны 160-690 мм и 196-760 мм. Масса одного пролета находится в диапазоне от 18,20 до 61,80 кг.

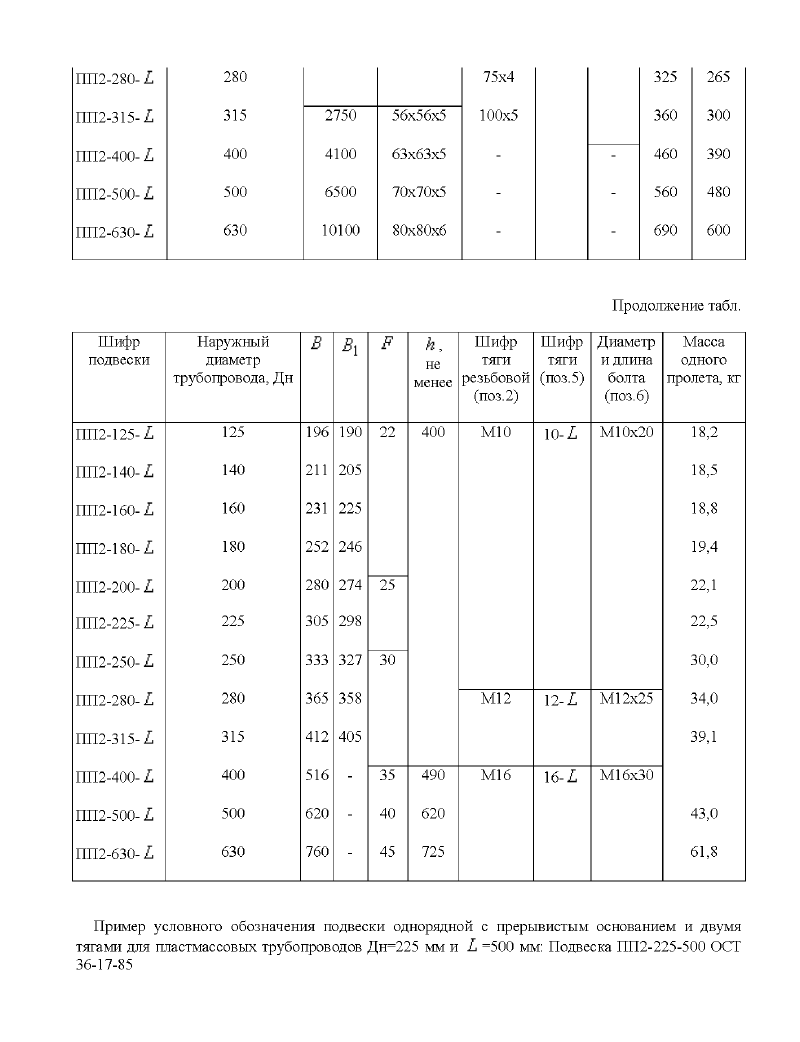

| Шифр подвески | Наружный диаметр трубопровода, Дн | Нагрузка, Н | Сечение уголка | Сечение полосы | М | А | В | Масса одного пролета, кг |
|---|---|---|---|---|---|---|---|---|
| Подвеска однорядная ПП-2-125-L | 125,00 | 900,0 | 40х40х4 | 30х4 | 1500,0 | 160,0 | 196,0 | 18,20 |
| Подвеска однорядная ПП-2-140-L | 140,00 | 900,0 | 40х40х4 | 30х4 | 1500,0 | 175,0 | 211,0 | 18,50 |
| Подвеска однорядная ПП-2-160-L | 160,00 | 900,0 | 40х40х4 | 30х4 | 1500,0 | 195,0 | 231,0 | 18,80 |
| Подвеска однорядная ПП-2-180-L | 180,00 | 900,0 | 40х40х4 | 30х4 | 1500,0 | 216,0 | 252,0 | 19,40 |
| Подвеска однорядная ПП-2-200-L | 200,00 | 1400,0 | 45х45х4 | 30х4 | 2000,0 | 240,0 | 280,0 | 22,10 |
| Подвеска однорядная ПП-2-225-L | 225,00 | 1400,0 | 45х45х4 | 30х4 | 2000,0 | 265,0 | 305,0 | 22,50 |
| Подвеска однорядная ПП-2-250-L | 250,00 | 2150,0 | 50х50х5 | 50х4 | 2000,0 | 293,0 | 333,0 | 30,00 |
| Подвеска однорядная ПП-2-280-L | 280,00 | 2150,0 | 50х50х5 | 75х4 | 2000,0 | 325,0 | 365,0 | 34,00 |
| Подвеска однорядная ПП-2-315-L | 315,00 | 2750,0 | 56х56х5 | 100х5 | 2000,0 | 360,0 | 412,0 | 39,10 |
| Подвеска однорядная ПП-2-400-L | 400,00 | 4100,0 | 63х63х5 | - | 2000,0 | 460,0 | 516,0 | 39,10 |
| Подвеска однорядная ПП-2-500-L | 500,00 | 6500,0 | 70х70х5 | - | 2000,0 | 560,0 | 620,0 | 43,00 |
| Подвеска однорядная ПП-2-630-L | 630,00 | 10100,0 | 80х80х6 | - | 2000,0 | 690,0 | 760,0 | 61,80 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
