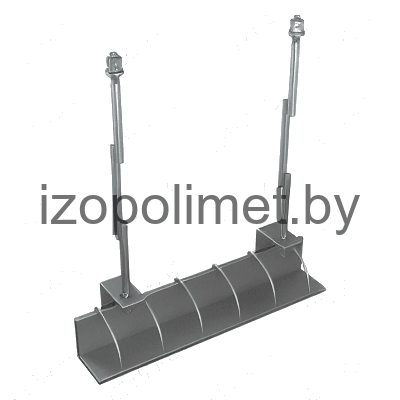

Подвеска однорядная со сплошным основанием и одной тягой. Тип ПС-1
Описание изделия

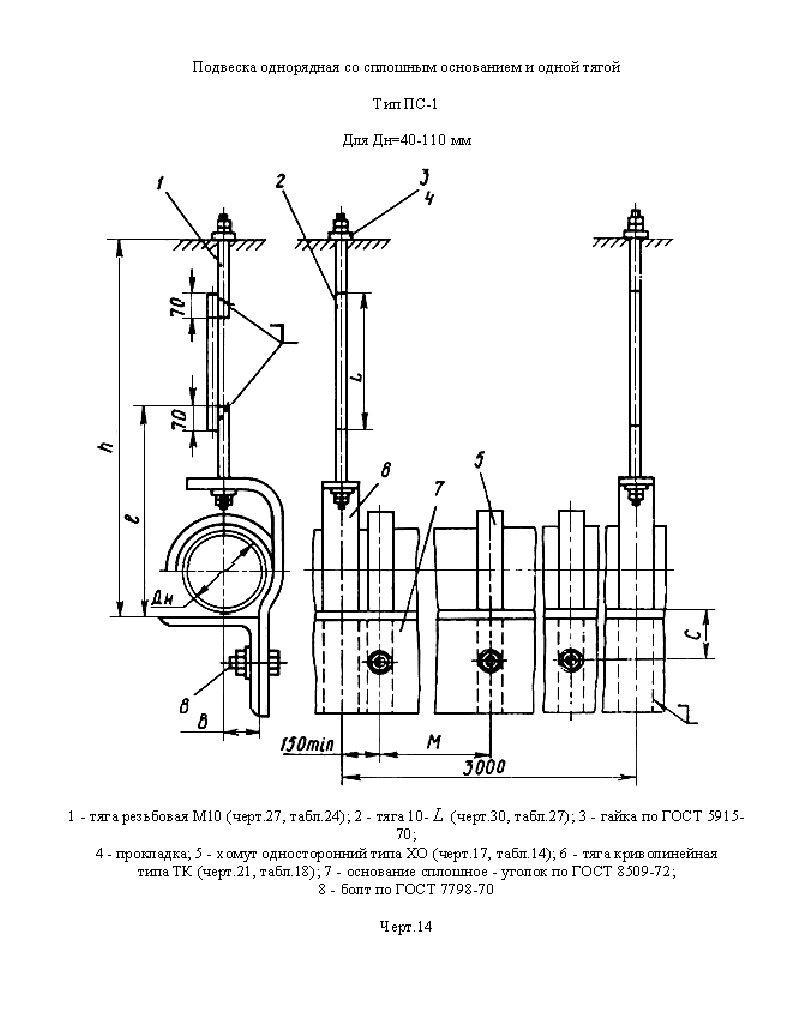

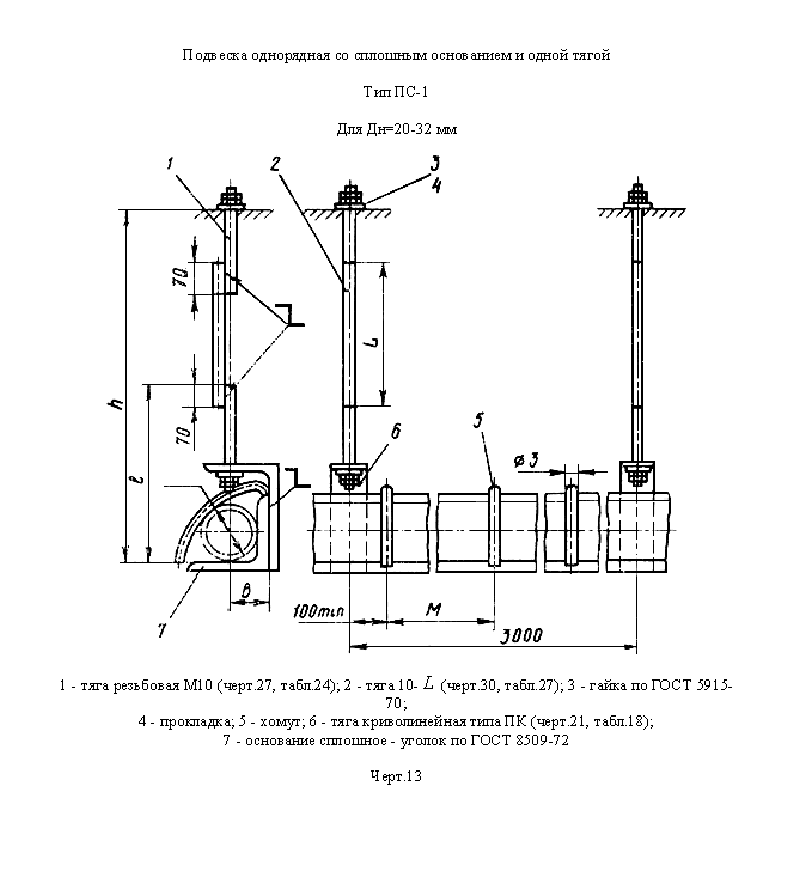

ООО "Изополимет Плюс" изготавливает однорядные подвески со сплошным основанием и одной тягой типа ПС-1 по ОСТ 36-17-85. Изделие применяется для подвески трубопроводов малых диаметров. В таблице приведены исполнения ПС-1-20-L - ПС-1-110-L для Dн 20-110 мм. Нагрузка составляет 30-330 Н, размер l - 261-375 мм, h - 501-615 мм, сечение уголка до 63х63х4. Масса одного пролета - 7,600-12,640 кг.

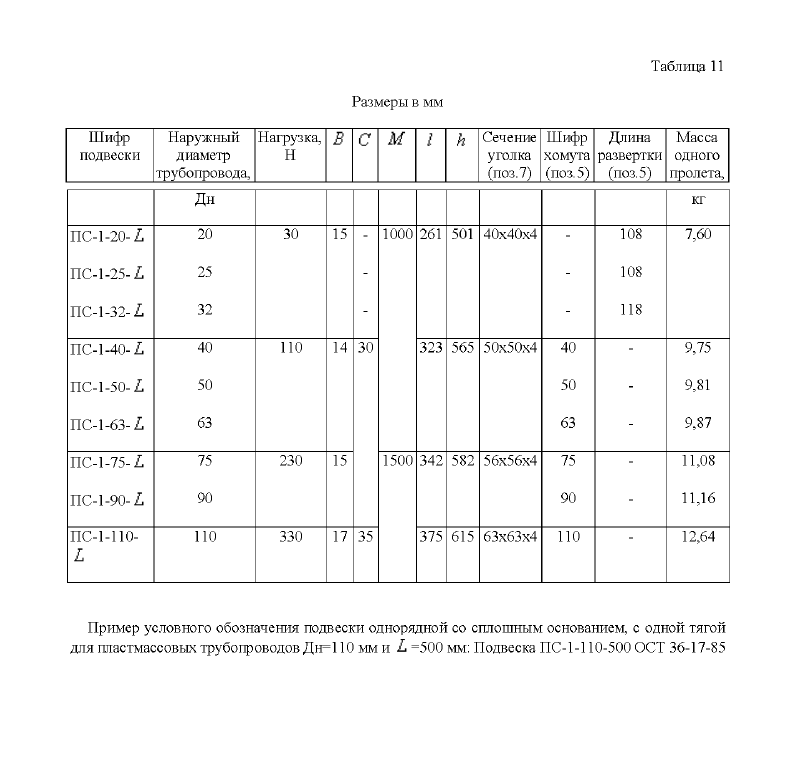

| Шифр подвески | Наружный диаметр труб-да Дн | Нагр., Н | l | h | Сечение уголка | Шифр хомута | Длина развертки | Масса одного пролета, кг |
|---|---|---|---|---|---|---|---|---|
| Подвеска ПC-1-20-L | 20,00 | 30,00 | 261,0 | 501,0 | 40х40х4 | - | 108,00 | 7,600 |
| Подвеска ПC-1-25-L | 25,00 | 30,00 | 261,0 | 501,0 | 40х40х4 | - | 108,00 | 7,600 |
| Подвеска ПС-1-32-L | 32,00 | 30,00 | 261,0 | 501,0 | 40х40х4 | - | 118,00 | 7,600 |
| Подвеска ПС-1-40-L | 40,00 | 110,00 | 323,0 | 565,0 | 50х50х4 | 40,00 | - | 9,750 |
| Подвеска ПС-1-50-L | 50,00 | 110,0 | 323,0 | 565,0 | 50х50х4 | 50,00 | - | 9,810 |
| Подвеска ПС-1-63-L | 63,00 | 110,0 | 323,0 | 565,0 | 50х50х4 | 63,00 | - | 9,870 |
| Подвеска ПС-1-75-L | 75,00 | 230,0 | 342,0 | 582,0 | 56х56х4 | 75,00 | - | 11,080 |
| Подвеска ПС-1-90-L | 90,00 | 230,0 | 342,0 | 582,0 | 56х56х4 | 90,00 | - | 11,160 |
| Подвеска ПС-1-110-L | 110,00 | 330,0 | 375,0 | 615,0 | 63х63х4 | 110,00 | - | 12,640 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ОП-2
Опора однорядная с прерывистым основанием. Тип ОП-2
ОС-1
Опора однорядная со сплошным основанием. Тип ОС-1
ОС-2
Опора однорядная со сплошным основанием. Тип ОС-2
ОХ
Опора хомутовая. Тип ОХ
ПО
Подвеска отдельная с одной тягой. Тип ПО
ПП-2
Подвеска однорядная с прерывистым основанием и двумя тягами. Тип ПП-2
ПС-2
Подвеска однорядная со сплошным основанием и двумя тягами. Тип ПС-2
ПО-1
Полухомут. Тип ПО-1
ПХ-1
Полухомут. Тип ПХ-1

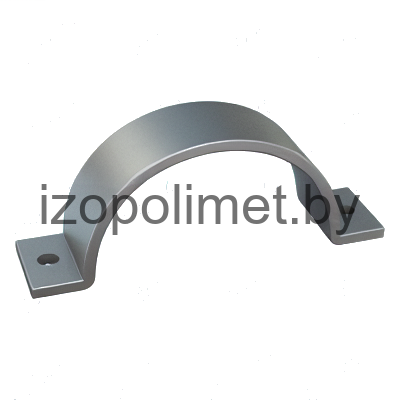

ПХ-2
Полухомут. Тип ПХ-2

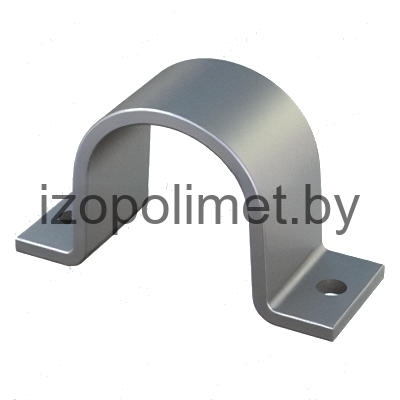

СО
