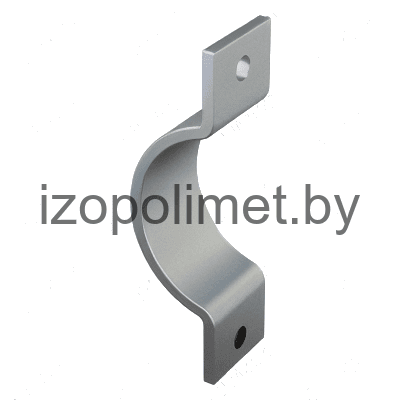

Полухомут. Тип ПО-1
Описание изделия

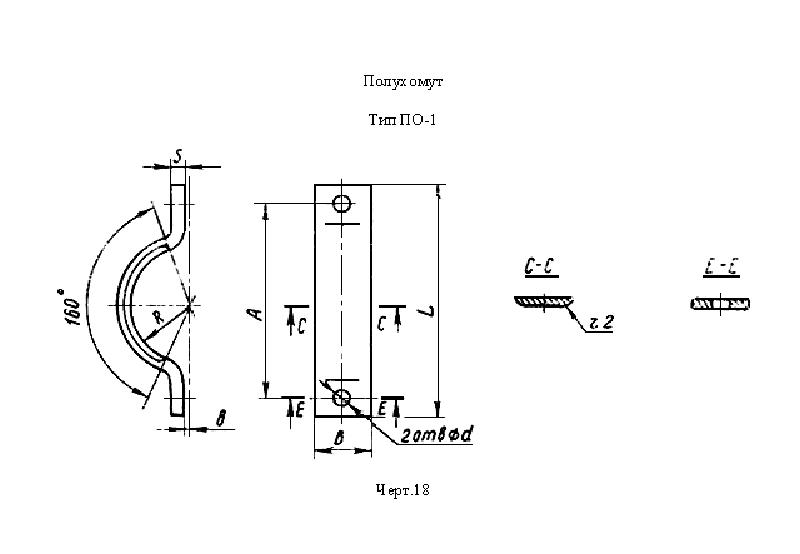

ООО "Изополимет Плюс" изготавливает полухомуты типа ПО-1 по ОСТ 36-17-85. Изделие применяется как элемент крепления трубопроводов в опорах и подвесках. В таблице приведены шифры ПО-1-50 - ПО-1-630 для Dн 50-630 мм. Размер A составляет 95-710 мм, B - 30-60 мм, L - 140-778 мм, S - 3-8 мм, R - 26-320 мм. Длина развертки указана 175-1143 мм, масса полухомута - от 0,120 до 4,310 кг.

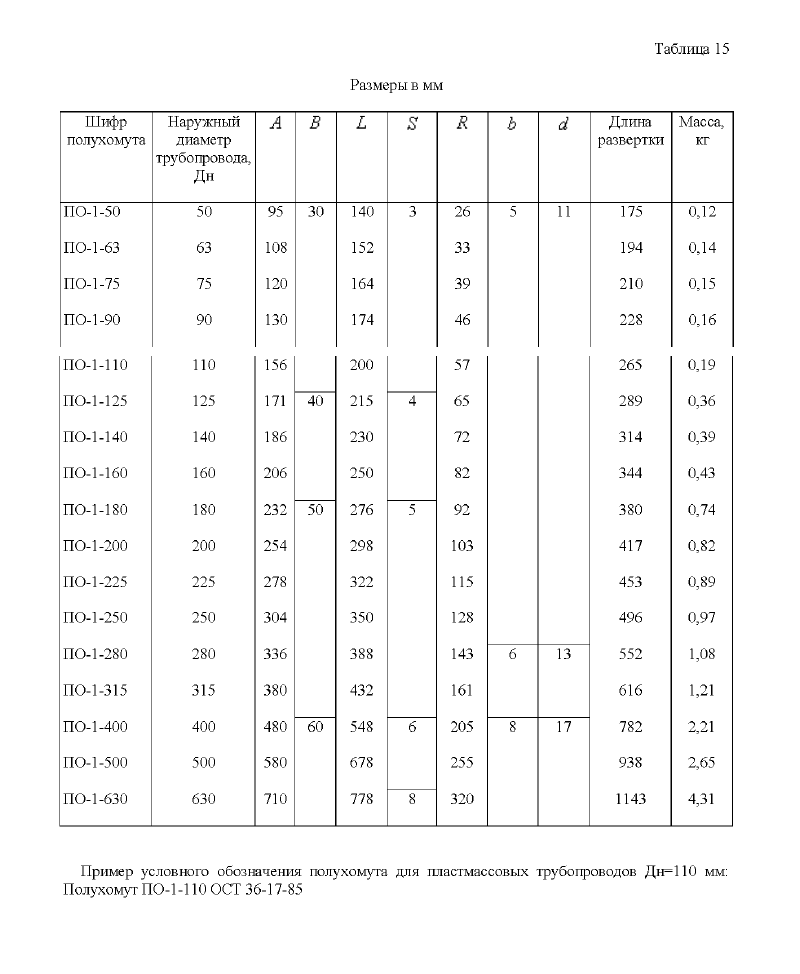

| Шифр полухомута | Наружный диаметр трубопровода Дн | A | B | L | S | R | b | d | Длина развертки | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| Полухомут ПО-1-50 | 50,00 | 95,0 | 30,0 | 140,0 | 3,0 | 26,0 | 5,0 | 11,0 | 175,0 | 0,120 |
| Полухомут ПО-1-63 | 63,00 | 108,0 | 30,0 | 152,0 | 3,0 | 33,0 | 5,0 | 11,0 | 194,0 | 0,140 |
| Полухомут ПО-1-75 | 75,00 | 120,0 | 30,0 | 164,0 | 3,0 | 39,0 | 5,0 | 11,0 | 210,0 | 0,150 |
| Полухомут ПО-1-90 | 90,00 | 130,0 | 30,0 | 174,0 | 3,0 | 46,0 | 5,0 | 11,0 | 228,0 | 0,160 |
| Полухомут ПО-1-110 | 110,00 | 156,0 | 30,0 | 200,0 | 3,0 | 57,0 | 5,0 | 11,0 | 265,0 | 0,190 |
| Полухомут ПО-1-125 | 125,00 | 171,0 | 40,0 | 215,0 | 4,0 | 65,0 | 5,0 | 11,0 | 289,0 | 0,360 |
| Полухомут ПO-1-140 | 140,00 | 186,0 | 40,0 | 230,0 | 4,0 | 72,0 | 5,0 | 11,0 | 314,0 | 0,390 |
| Полухомут ПО-1-160 | 160,00 | 206,0 | 40,0 | 250,0 | 4,0 | 82,0 | 5,0 | 11,0 | 344,0 | 0,430 |
| Полухомут ПО-1-180 | 180,00 | 232,0 | 50,0 | 276,0 | 5,0 | 92,0 | 5,0 | 11,0 | 380,0 | 0,740 |
| Полухомут ПО-1-200 | 200,00 | 254,0 | 50,0 | 298,0 | 5,0 | 103,0 | 5,0 | 11,0 | 417,0 | 0,820 |
| Полухомут ПО-1-225 | 225,00 | 278,0 | 50,0 | 322,0 | 5,0 | 115,0 | 5,0 | 11,0 | 453,0 | 0,890 |
| Полухомут ПО-1-250 | 250,00 | 304,0 | 50,0 | 350,0 | 5,0 | 128,0 | 5,0 | 11,0 | 496,0 | 0,970 |
| Полухомут ПО-1-280 | 280,00 | 336,0 | 50,0 | 388,0 | 5,0 | 143,0 | 6,0 | 13,0 | 552,0 | 1,080 |
| Полухомут ПО-1-315 | 315,00 | 380,0 | 50,0 | 432,0 | 5,0 | 161,0 | 6,0 | 13,0 | 616,0 | 1,210 |
| Полухомут ПО-1-400 | 400,00 | 480,0 | 60,0 | 548,0 | 6,0 | 205,0 | 8,0 | 17,0 | 782,0 | 2,210 |
| Полухомут ПО-1-500 | 500,00 | 580,0 | 60,0 | 678,0 | 6,0 | 255,0 | 8,0 | 17,0 | 938,0 | 2,650 |
| Полухомут ПО-1-630 | 630,00 | 710,0 | 60,0 | 778,0 | 8,0 | 320,0 | 8,0 | 17,0 | 1143,0 | 4,310 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
