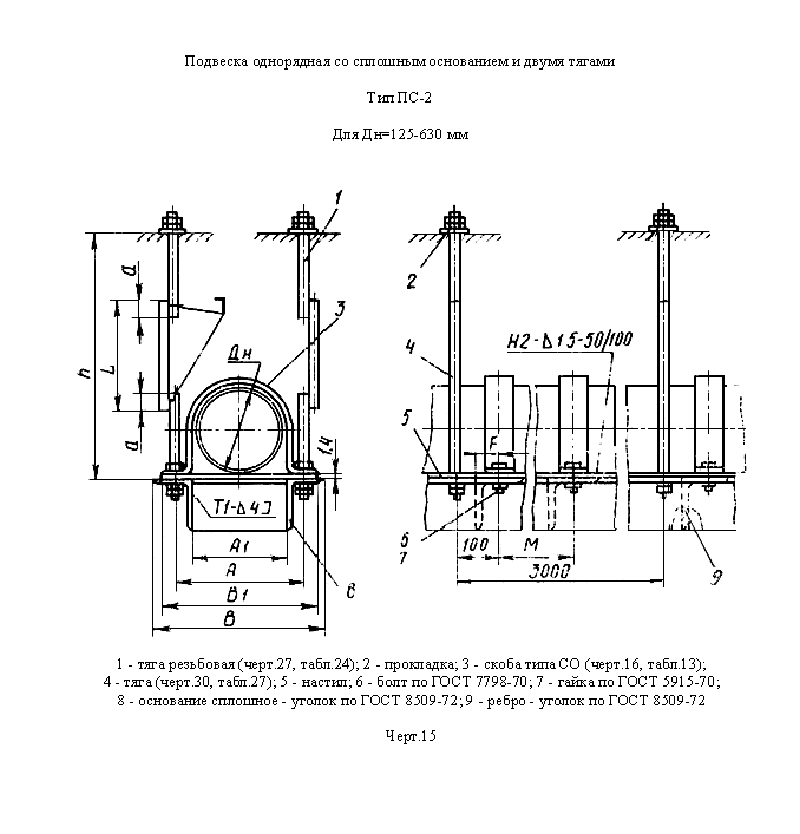

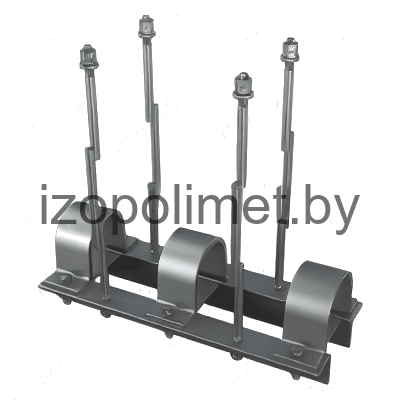

Подвеска однорядная со сплошным основанием и двумя тягами. Тип ПС-2
Описание изделия
ООО "Изополимет Плюс" изготавливает однорядные подвески со сплошным основанием и двумя тягами типа ПС-2 по ОСТ 36-17-85. Изделие применяется для подвески трубопроводов Dн 125-630 мм. В таблице указана нагрузка 900-10100 Н, сечение уголка - 40х40х4 - 80х80х6, болты - М10х20 - М16х30. Размеры A составляют 160-690 мм и 116-600 мм, размеры B - 196-760 мм и 190-753 мм. Масса одного пролета - 23,20-86,40 кг.

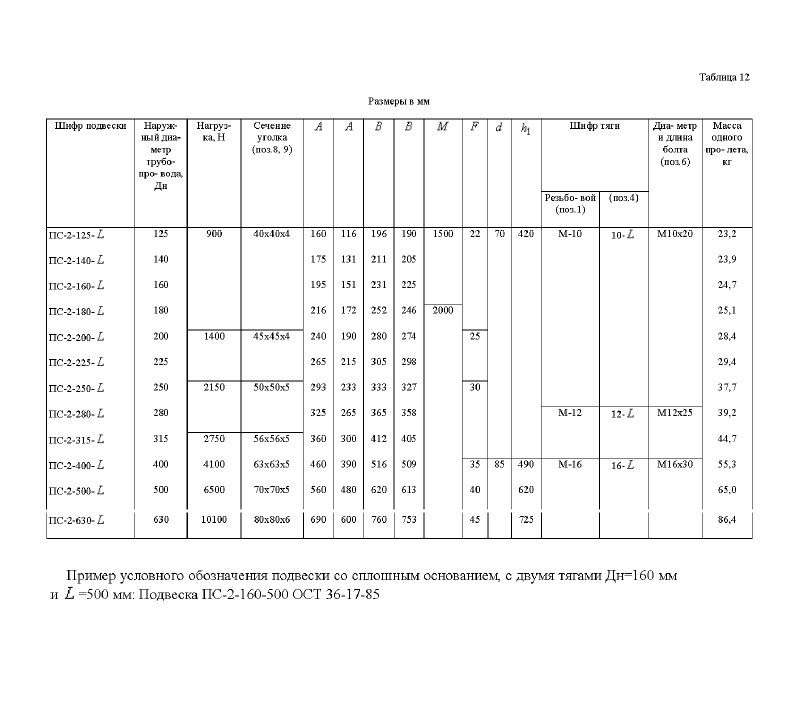

| Шифр подвески | Наружный диаметр труб-да Дн | Нагр., H | Сечение уголка | А | А | В | В | Диаметр и длина болта | Масса одного пролета, кг |
|---|---|---|---|---|---|---|---|---|---|
| Подвеска ПС-2-125-L | 125,00 | 900,0 | 40х40х4 | 160,0 | 116,0 | 196,0 | 190,0 | M10х20 | 23,20 |
| Подвеска ПС-2-140-L | 140,00 | 900,0 | 40х40х4 | 175,0 | 131,0 | 211,0 | 205,0 | M10х20 | 23,90 |
| Подвеска ПС-2-160-L | 160,00 | 900,0 | 40х40х4 | 195,0 | 151,0 | 231,0 | 225,0 | M10х20 | 24,70 |
| Подвеска ПС-2-180-L | 180,00 | 900,0 | 40х40х4 | 216,0 | 172,0 | 252,0 | 246,0 | M10х20 | 25,10 |
| Подвеска ПС-2-200-L | 200,00 | 1400,0 | 45х45х4 | 240,0 | 190,0 | 280,0 | 274,0 | M10х20 | 28,40 |
| Подвеска ПС-2-225-L | 225,00 | 1400,0 | 45х45х4 | 265,0 | 215,0 | 305,0 | 298,0 | M10х20 | 29,40 |
| Подвеска ПС-2-250-L | 250,00 | 2150,0 | 50х50х5 | 293,0 | 233,0 | 333,0 | 327,0 | M10х20 | 37,70 |
| Подвеска ПС-2-280-L | 280,00 | 2150,0 | 50х50х5 | 325,0 | 265,0 | 365,0 | 358,0 | М12х25 | 39,20 |
| Подвеска ПС-2-315-L | 315,00 | 2750,0 | 56х56х5 | 360,0 | 300,0 | 412,0 | 405,0 | М12х25 | 44,70 |
| Подвеска ПС-2-400-L | 400,00 | 4100,0 | 63х63х5 | 460,0 | 390,0 | 516,0 | 509,0 | М16х30 | 55,30 |
| Подвеска ПС-2-500-L | 500,00 | 6500,0 | 70х70х5 | 560,0 | 480,0 | 620,0 | 613,0 | М16х30 | 65,00 |
| Подвеска ПС-2-630-L | 630,00 | 10100 | 80х80х6 | 690,0 | 600,0 | 760,0 | 753,0 | М16х30 | 86,40 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
