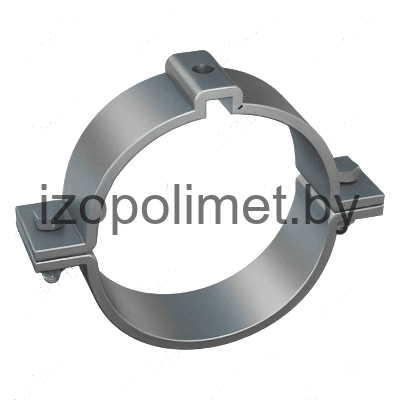

Опора хомутовая. Тип ОХ
Описание изделия
ООО "Изополимет Плюс" изготавливает хомутовые опоры типа ОХ по ОСТ 36-17-85. Изделие применяется для крепления трубопроводов малых диаметров через хомутовый элемент. В таблице приведены шифры ОХ-50 - ОХ-160 для Dн 50-160 мм. Нагрузка составляет 150-300 Н, размер L - 106-218 мм, A - 66-180 мм. Масса изделий находится в диапазоне от 0,220 до 0,380 кг. Опора выбирается по диаметру трубопровода и нагрузке узла.

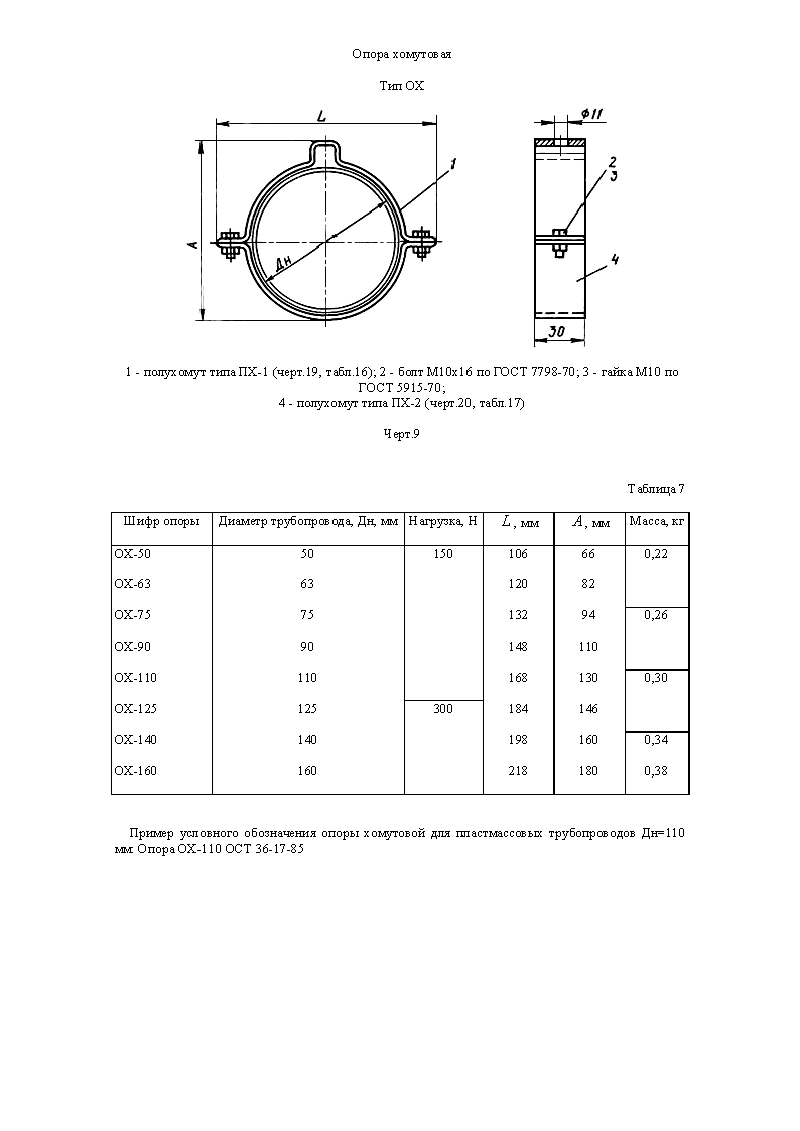

| Шифр опоры | Диаметр трубопровода Дн, мм | Нагрузка, Н | L,мм | А, мм | Масса, кг |
|---|---|---|---|---|---|
| Опора хомутовая ОХ-50 | 50,00 | 150,00 | 106,00 | 66,00 | 0,220 |
| Опора хомутовая ОХ-63 | 63,00 | 150,00 | 120,00 | 82,00 | 0,220 |
| Опора хомутовая ОХ-75 | 75,00 | 150,00 | 132,00 | 94,00 | 0,260 |
| Опора хомутовая ОХ-90 | 90,00 | 150,00 | 148,00 | 110,00 | 0,260 |
| Опора хомутовая OX-110 | 110,00 | 150,00 | 168,00 | 130,00 | 0,300 |
| Опора хомутовая OX-125 | 125,00 | 300,00 | 184,00 | 146,00 | 0,300 |
| Опора хомутовая OX-140 | 140,00 | 300,00 | 198,00 | 160,00 | 0,340 |
| Опора хомутовая OX-160 | 160,00 | 300,00 | 218,00 | 180,00 | 0,380 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
