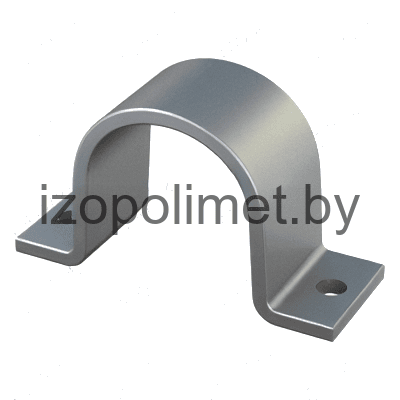

Скоба. Тип СО
Описание изделия

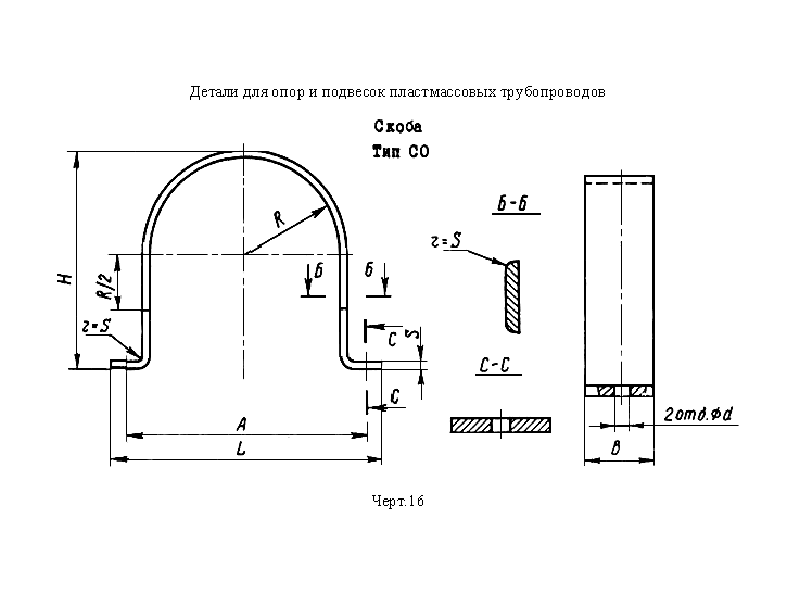

ООО "Изополимет Плюс" изготавливает скобы типа СО по ОСТ 36-17-85. Изделие применяется в крепежных и опорных узлах трубопроводов как элемент обхвата или фиксации. В таблице указаны шифры СО-50 - СО-630 для Dн 50-630 мм. Размер A составляет 76-690 мм, L - 100-740 мм, H - 54-638 мм, R - 26-319 мм. Толщина S указана 1,40-4,00 мм, длина развертки - 181-1745 мм, масса - 0,060-3,290 кг.

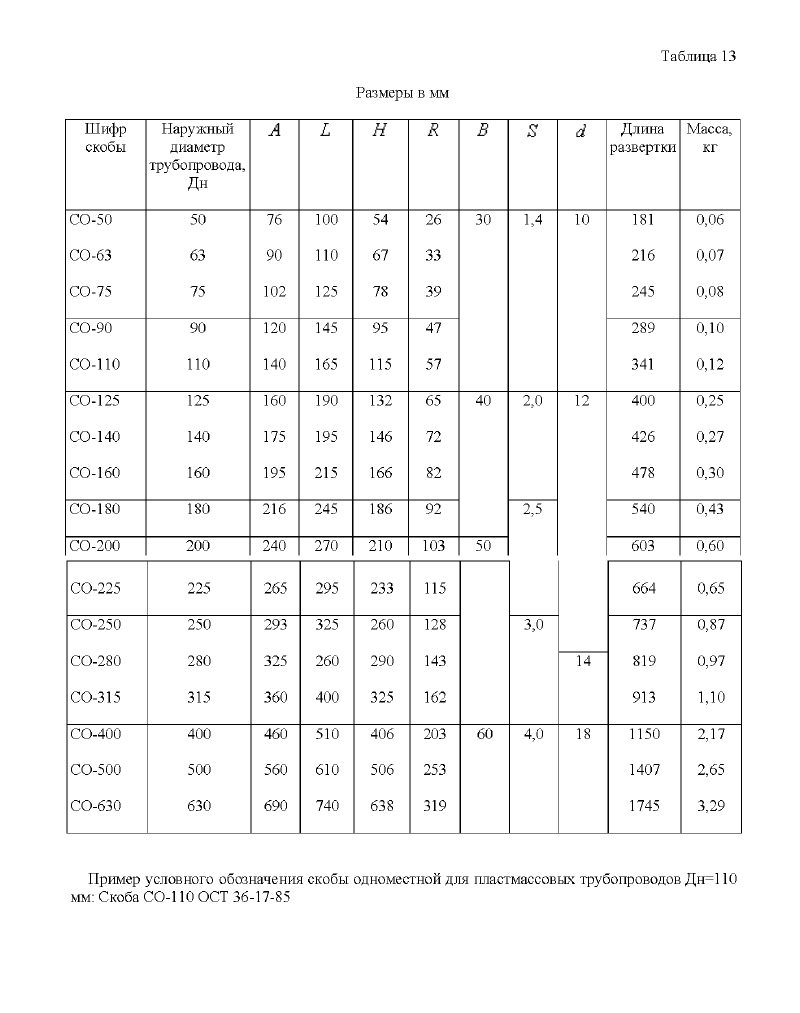

| Шифр скобы | Наружный диаметр трубопровода Дн | А | L | H | R | B | S | d | Длина развертки | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| Скоба СО-50 | 50,00 | 76,0 | 100,0 | 54,0 | 26,0 | 30,0 | 1,40 | 10,0 | 181,0 | 0,060 |
| Скоба СО-63 | 63,00 | 90,0 | 110,0 | 67,0 | 33,0 | 30,0 | 1,40 | 10,0 | 216,0 | 0,070 |
| Скоба СО-75 | 75,00 | 102,0 | 125,0 | 78,0 | 39,0 | 30,0 | 1,40 | 10,0 | 245,0 | 0,080 |
| Скоба СО-90 | 90,00 | 120,0 | 145,0 | 95,0 | 47,0 | 30,0 | 1,40 | 10,0 | 289,0 | 0,100 |
| Скоба CO-110 | 110,00 | 140,0 | 165,0 | 115,0 | 57,0 | 30,0 | 1,40 | 10,0 | 341,0 | 0,120 |
| Скоба СO-125 | 125,00 | 160,0 | 190,0 | 132,0 | 65,0 | 40,0 | 2,00 | 12,0 | 400,0 | 0,250 |
| Скоба СO-140 | 140,00 | 175,0 | 195,0 | 146,0 | 72,0 | 40,0 | 2,00 | 12,0 | 426,0 | 0,270 |
| Скоба СO-160 | 160,00 | 195,0 | 215,0 | 166,0 | 82,0 | 40,0 | 2,00 | 12,0 | 478,0 | 0,300 |
| Скоба СO-180 | 180,00 | 216,0 | 245,0 | 186,0 | 92,0 | 40,0 | 2,50 | 12,0 | 540,0 | 0,430 |
| Скоба СO-200 | 200,00 | 240,0 | 270,0 | 210,0 | 103,0 | 50,0 | 2,50 | 12,0 | 603,0 | 0,600 |
| Скоба СO-225 | 225,00 | 265,0 | 295,0 | 233,0 | 115,0 | 50,0 | 2,50 | 12,0 | 664,0 | 0,650 |
| Скоба СO-250 | 250,00 | 293,0 | 325,0 | 260,0 | 128,0 | 50,0 | 3,00 | 12,0 | 737,0 | 0,870 |
| Скоба СO-280 | 280,00 | 325,0 | 260,0 | 290,0 | 143,0 | 50,0 | 3,00 | 14,0 | 819,0 | 0,970 |
| Скоба СO-315 | 315,00 | 360,0 | 400,0 | 325,0 | 162,0 | 50,0 | 3,00 | 14,0 | 913,0 | 1,100 |
| Скоба СO-400 | 400,00 | 460,0 | 510,0 | 406,0 | 203,0 | 60,0 | 4,00 | 18,0 | 1150,0 | 2,170 |
| Скоба СO-500 | 500,00 | 560,0 | 610,0 | 506,0 | 253,0 | 60,0 | 4,00 | 18,0 | 1407,0 | 2,650 |
| Скоба СO-630 | 630,00 | 690,0 | 740,0 | 638,0 | 319,0 | 60,0 | 4,00 | 18,0 | 1745,0 | 3,290 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
