Серьги ОСТ 24.125.103-01
Описание изделия
ООО "Изополимет Плюс" изготавливает серьги ОСТ 24.125.103-01 для узлов крепления и подвески трубопроводов. Изделие входит в серию ОСТ 24.125.102-01 - ОСТ 24.125.166-01 и используется как соединительная деталь между вилкой, тягой и другими элементами подвески. Таблица указывает исполнения с размером L от 125 до 290 мм, размерами А* от 50 до 130 мм и В от 75 до 158 мм. Также приведены варианты присоединения вилки по ОСТ 24.125.102 с исполнениями 01-08 и диаметрами тяг 12-48 мм. Масса серег составляет от 0,27 до 6,8 кг.

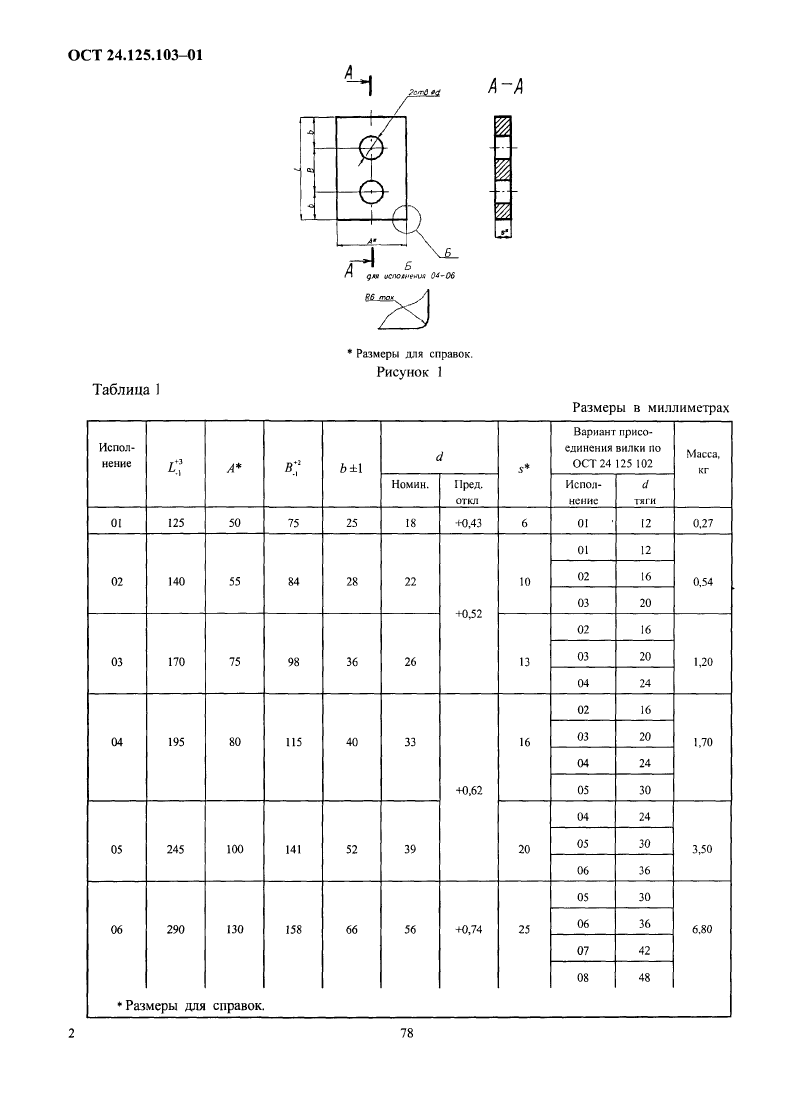

| Наименование | L | А* | В | Вариант присоединения вилки по ОСТ 24.125.102 | Масса, кг | |
|---|---|---|---|---|---|---|
| Исполнение | d тяги | |||||
| 01 ОСТ 24.125.103 | 125 | 50 | 75 | 01 | 12 | 0,27 |
| 02 ОСТ 24.125.103 | 140 | 55 | 84 | 01 | 12 | 0,54 |
| 02 ОСТ 24.125.103 | 140 | 55 | 84 | 02 | 16 | 0,54 |
| 02 ОСТ 24.125.103 | 140 | 55 | 84 | 03 | 20 | 0,54 |
| 03 ОСТ 24.125.103 | 170 | 75 | 98 | 02 | 16 | 1,2 |
| 03 ОСТ 24.125.103 | 170 | 75 | 98 | 03 | 20 | 1,2 |
| 03 ОСТ 24.125.103 | 170 | 75 | 98 | 04 | 24 | 1,2 |
| 04 ОСТ 24.125.103 | 195 | 80 | 115 | 02 | 16 | 1,7 |
| 04 ОСТ 24.125.103 | 195 | 80 | 115 | 03 | 20 | 1,7 |
| 04 ОСТ 24.125.103 | 195 | 80 | 115 | 04 | 24 | 1,7 |
| 04 ОСТ 24.125.103 | 195 | 80 | 115 | 05 | 30 | 1,7 |
| 05 ОСТ 24.125.103 | 245 | 100 | 141 | 04 | 24 | 3,5 |
| 05 ОСТ 24.125.103 | 245 | 100 | 141 | 05 | 30 | 3,5 |
| 05 ОСТ 24.125.103 | 245 | 100 | 141 | 06 | 36 | 3,5 |
| 06 ОСТ 24.125.103 | 290 | 130 | 158 | 05 | 30 | 6,8 |
| 06 ОСТ 24.125.103 | 290 | 130 | 158 | 06 | 36 | 6,8 |
| 06 ОСТ 24.125.103 | 290 | 130 | 158 | 07 | 42 | 6,8 |
| 06 ОСТ 24.125.103 | 290 | 130 | 158 | 08 | 48 | 6,8 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ОСТ 24.125.102-01

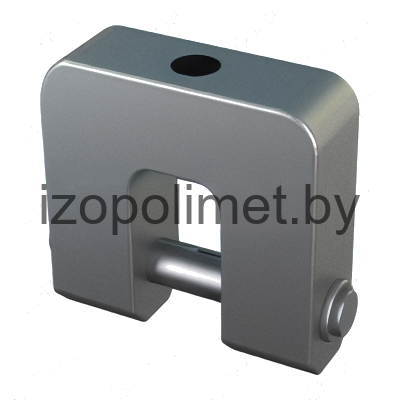

Вилки ОСТ 24.125.102-01
ОСТ 24.125.104-01

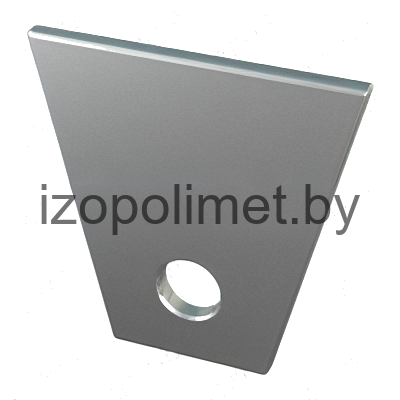

Проушины ОСТ 24.125.104-01
ОСТ 24.125.105-01

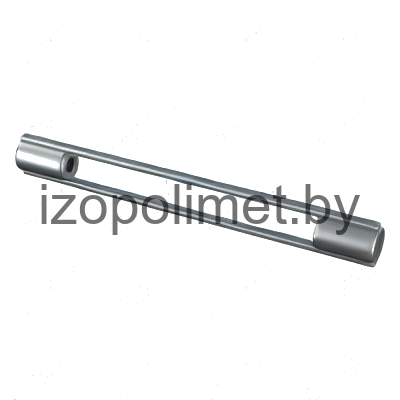

Талрепы ОСТ 24.125.105-01
ОСТ 24.125.106-01

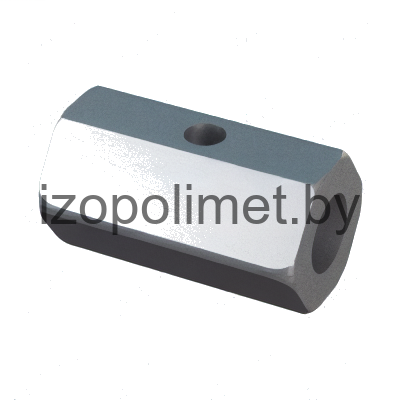

Муфты соединительные ОСТ 24.125.106-01
ОСТ 24.125.107-01

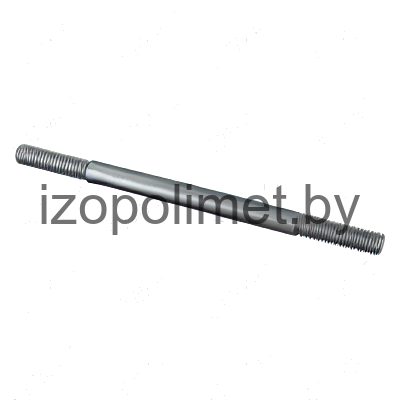

Тяги резьбовые ОСТ 24.125.107-01
ОСТ 24.125.109-01

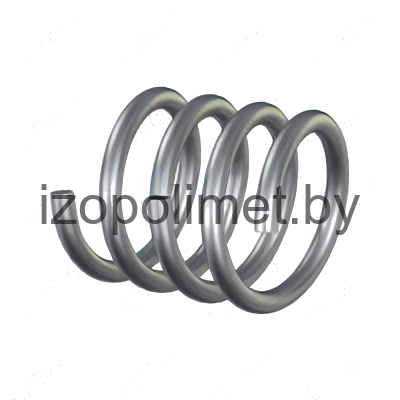

Пружины винтовые цилиндрические ОСТ 24.125.109-01
ОСТ 24.125.110-01

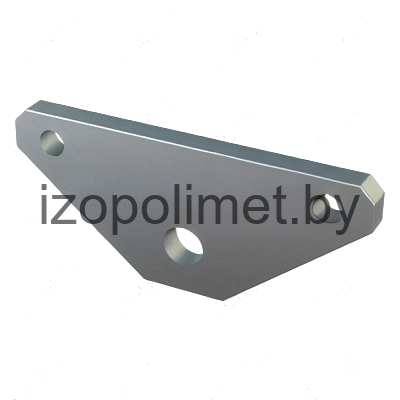

Траверса ОСТ 24.125.110-01
ОСТ 24.125.111-01

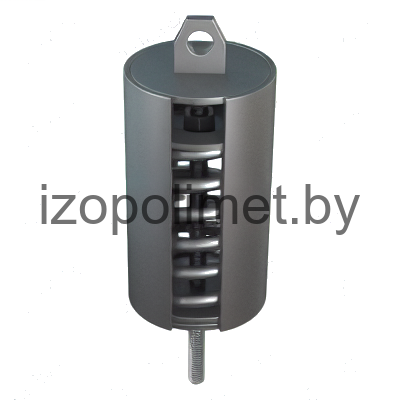

Блок пружинный подвесной ОСТ 24.125.111-01
ОСТ 24.125.112-01

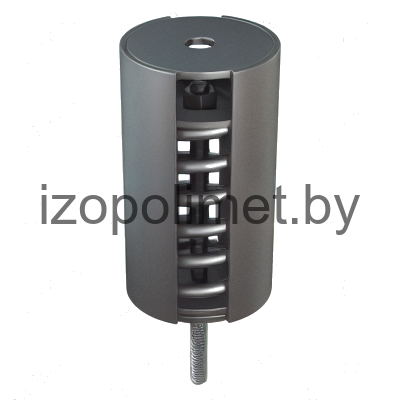

Опорный пружинный блок ОСТ 24.125.112-01
ОСТ 24.125.113-01

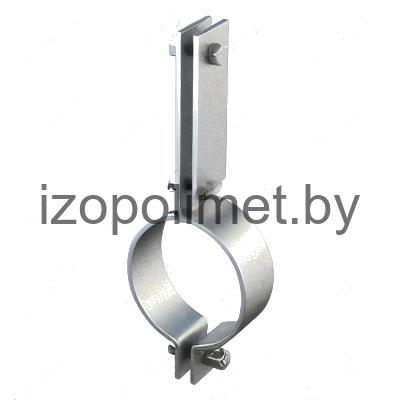

Блок хомутовый ОСТ 24.125.113-01
ОСТ 24.125.114-01

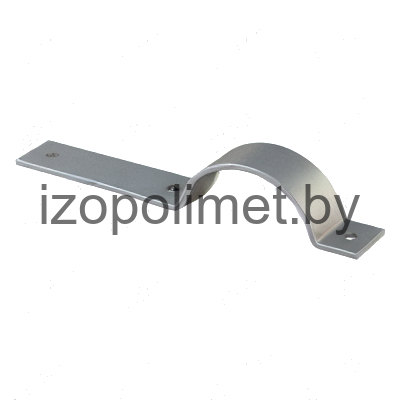

Полухомут ОСТ 24.125.114-01
