Проушины ОСТ 24.125.104-01
Описание изделия
ООО "Изополимет Плюс" изготавливает проушины ОСТ 24.125.104-01 для трубопроводных подвесок и узлов крепления. Изделие относится к серии ОСТ 24.125.102-01 - ОСТ 24.125.166-01 и применяется как присоединительная деталь для тяг соответствующего диаметра. В таблице приведены исполнения для диаметров тяги от 12 до 48 мм. Размер B составляет 70-170 мм, b — 50-130 мм, H — 70-170 мм, S* — от 6 до 25 мм. Масса проушин находится в диапазоне от 0,19 до 4,52 кг.

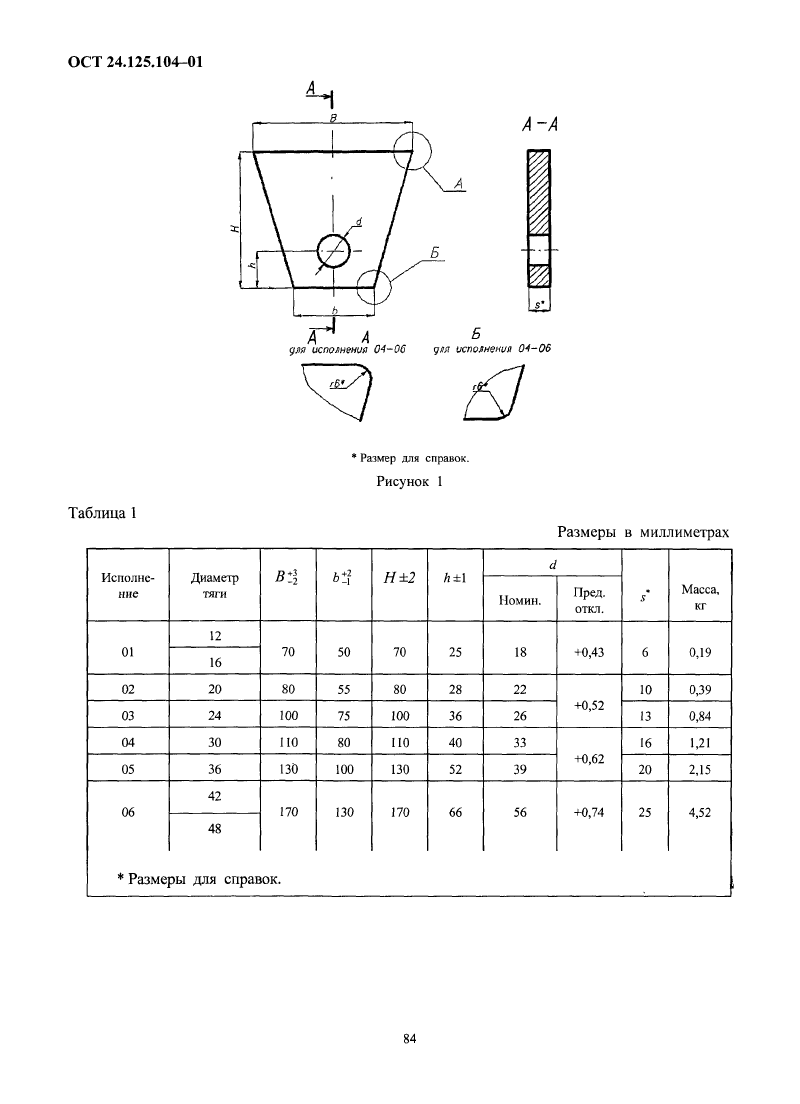

| Наименование | Диаметр тяги | В | b | H | S* | Масса, кг |
|---|---|---|---|---|---|---|
| 01 ОСТ 24.125.104 | 12 | 70 | 50 | 70 | 6 | 0,19 |
| 01 ОСТ 24.125.104 | 16 | 70 | 50 | 70 | 6 | 0,19 |
| 02 ОСТ 24.125.104 | 20 | 80 | 55 | 80 | 10 | 0,39 |
| 03 ОСТ 24.125.104 | 24 | 100 | 75 | 100 | 13 | 0,84 |
| 04 ОСТ 24.125.104 | 30 | 110 | 80 | 110 | 16 | 1,21 |
| 05 ОСТ 24.125.104 | 36 | 130 | 100 | 130 | 20 | 2,15 |
| 06 ОСТ 24.125.104 | 42 | 170 | 130 | 170 | 25 | 4,52 |
| 06 ОСТ 24.125.104 | 48 | 170 | 130 | 170 | 25 | 4,52 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
