Муфты соединительные ОСТ 24.125.106-01

Name: ОСТ 24.125.106-01
Brand: Изополимет Плюс
Price: 10 BYN
Availability: InStock

Категория

Опоры трубопроводов

Серия

ОСТ 24.125.102-01 - ОСТ 24.125.166-01

Базовая стоимость

от 10 руб

Заказать расчет стоимости

Описание изделия

ООО "Изополимет Плюс" изготавливает соединительные муфты ОСТ 24.125.106-01 для трубопроводных подвесок и крепежных узлов. Изделие относится к серии ОСТ 24.125.102-01 - ОСТ 24.125.166-01 и применяется для соединения резьбовых элементов. В таблице приведены исполнения с d от М12 до М48, d1 от 8 до 20, длиной l от 50 до 140 мм и l1 от 25 до 70 мм. Для части исполнений указаны материалы: сталь 35 по ГОСТ 1050 и сталь 35Х по ГОСТ 4543. Масса муфт составляет от 0,075 до 6,40 кг.

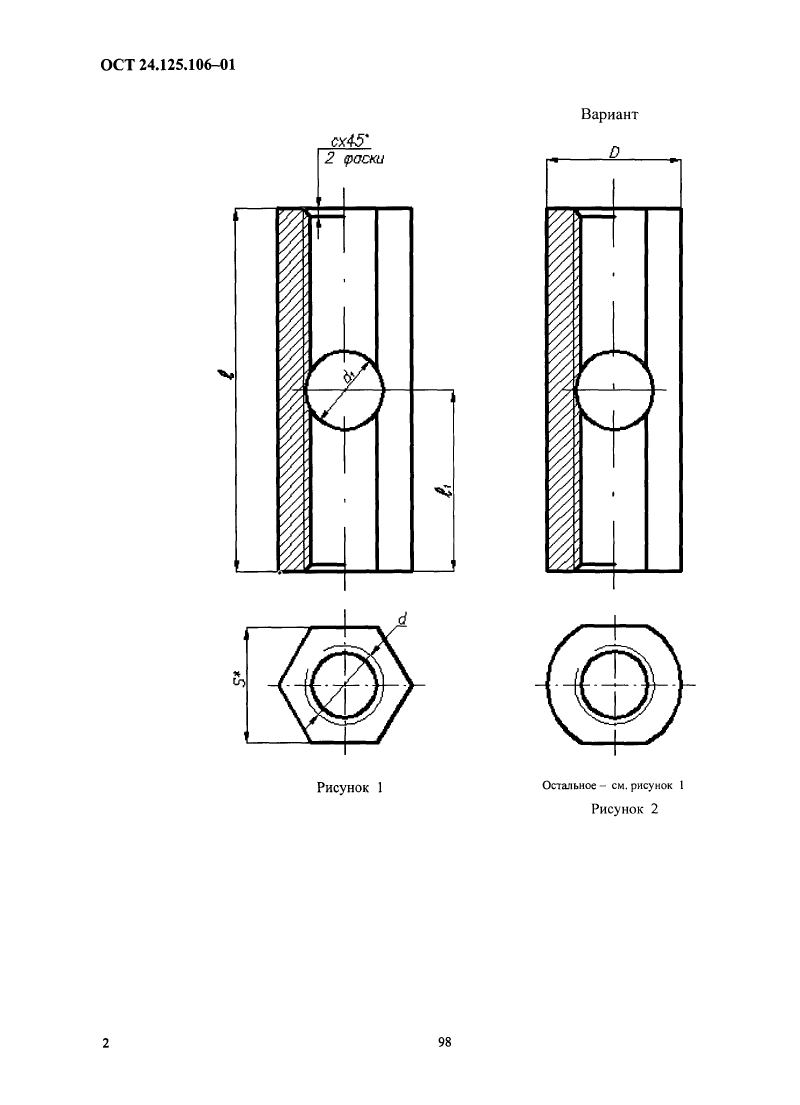

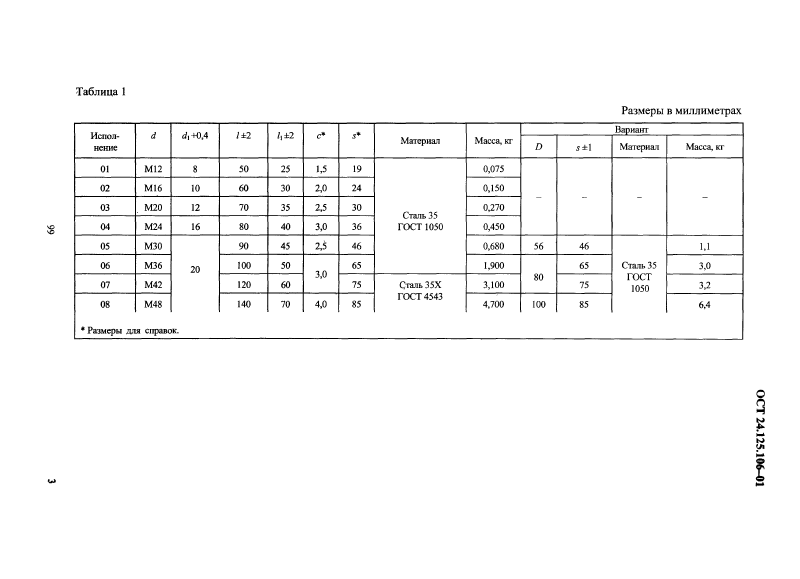

Наименование	d	d1	l	l1	S	D	Материал	Масса, кг
01 ОСТ 24.125.106	М12	8	50	25	19	̶―	Сталь 35 ГОСТ1050	0,075
02 ОСТ 24.125.106	М16	10	60	30	24	̶―	Сталь 35 ГОСТ1050	0,15
03 ОСТ 24.125.106	М20	12	70	35	30	̶―	Сталь 35 ГОСТ1050	0,27
04 ОСТ 24.125.106	М24	16	80	40	36	̶―	Сталь 35 ГОСТ1050	0,45
05 ОСТ 24.125.106	М30	20	90	45	46	̶―	Сталь 35 ГОСТ1050	0,68
05 ОСТ 24.125.106	М30	20	90	45	46	56	Сталь 35Х ГОСТ 4543	1,1
06 ОСТ 24.125.106	М36	20	100	50	65	̶―	Сталь 35 ГОСТ1050	1,9
06 ОСТ 24.125.106	М36	20	100	50	65	65	Сталь 35Х ГОСТ 4543	3,0
07 ОСТ 24.125.106	М42	20	120	60	75	̶―	Сталь 35 ГОСТ 1050	3,10
07 ОСТ 24.125.106	М42	20	120	60	75	75,00	Сталь 35Х ГОСТ 4543	3,20
08 ОСТ 24.125.106	М48	20	140	70	85	̶―	Сталь 35 ГОСТ 1050	4,70
08 ОСТ 24.125.106	М48	20	140	70	85	85,00	Сталь 35Х ГОСТ 4543	6,40
