Пружины винтовые цилиндрические ОСТ 24.125.109-01
Описание изделия
ООО "Изополимет Плюс" изготавливает винтовые цилиндрические пружины ОСТ 24.125.109-01 для пружинных опорных элементов трубопроводных подвесок. Изделие относится к серии ОСТ 24.125.102-01 - ОСТ 24.125.166-01 и применяется в узлах, где расчетная нагрузка воспринимается пружиной. В таблице представлены исполнения с диаметром прутка d от 10 до 40 мм и внутренним диаметром пружины D1 от 93 до 165 мм. Высота в свободном состоянии Ho составляет 143-549 мм, развернутая длина L — 2160-6040 мм, масса — от 1,40 до 57,50 кг.
| Наименование | Диаметр прутка, d | Внутренний диаметр пружины, D1 | Высота пружины в свободном состоянии, Ho | Развернутая длина, L | Масса, кг |
|---|---|---|---|---|---|

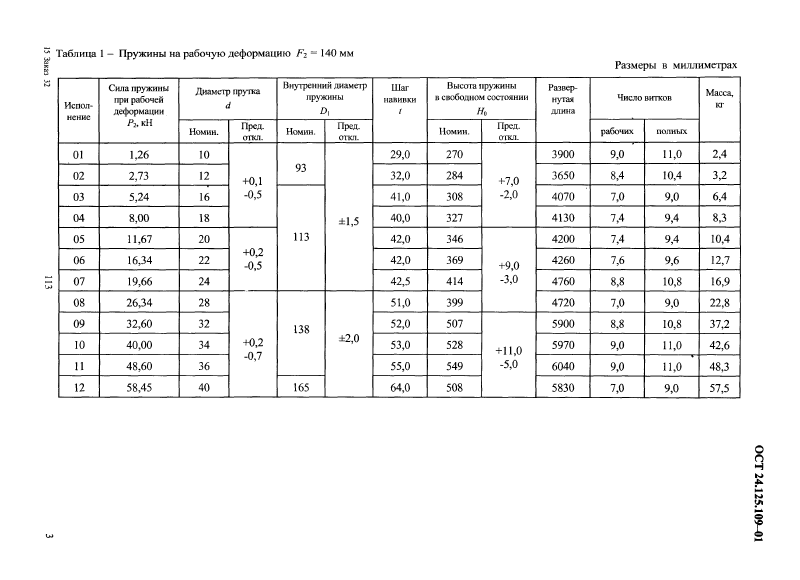

| 01 ОСТ 24.125.109-01 | 10 | 93 | 270 | 3900 | 2,40 |
| 02 ОСТ 24.125.109-01 | 12 | 93 | 284 | 3650 | 3,20 |
| 03 ОСТ 24.125.109-01 | 16 | 113 | 308 | 4070 | 6,40 |
| 04 ОСТ 24.125.109-01 | 18 | 113 | 327 | 4130 | 8,30 |
| 05 ОСТ 24.125.109-01 | 20 | 113 | 346 | 4200 | 10,40 |
| 06 ОСТ 24.125.109-01 | 22 | 113 | 369 | 4260 | 12,70 |
| 07 ОСТ 24.125.109-01 | 24 | 113 | 414 | 4760 | 16,90 |
| 08 ОСТ 24.125.109-01 | 28 | 138 | 399 | 4720 | 22,80 |
| 09 ОСТ 24.125.109-01 | 32 | 138 | 507 | 5900 | 37,20 |
| 10 ОСТ 24.125.109-01 | 34 | 138 | 528 | 5970 | 42,60 |
| 11 ОСТ 24.125.109-01 | 36 | 138 | 549 | 6040 | 48,30 |
| 12 ОСТ 24.125.109-01 | 40 | 165 | 508 | 5830 | 57,50 |

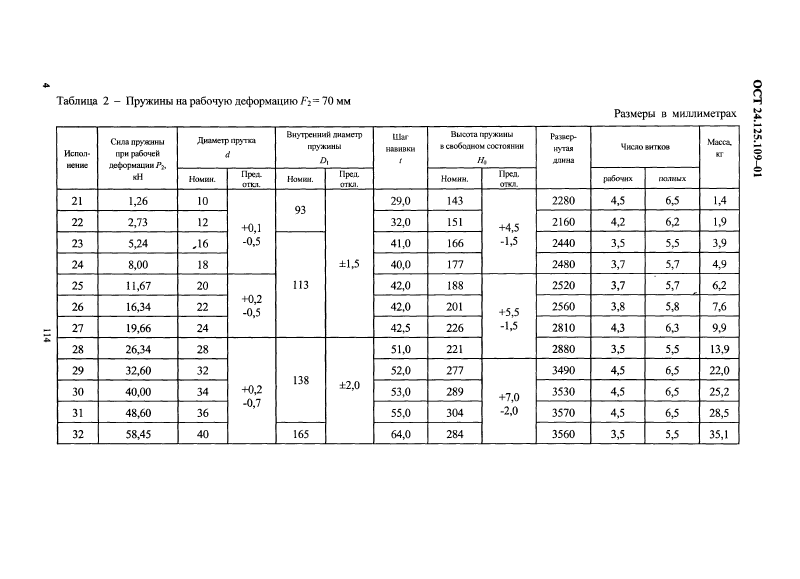

| 21 ОСТ 24.125.109-01 | 10 | 93 | 143 | 2280 | 1,40 |
| 22 ОСТ 24.125.109-01 | 12 | 93 | 151 | 2160 | 1,90 |
| 23 ОСТ 24.125.109-01 | 16 | 113 | 166 | 2440 | 3,90 |
| 24 ОСТ 24.125.109-01 | 18 | 113 | 177 | 2480 | 4,90 |
| 25 ОСТ 24.125.109-01 | 20 | 113 | 188 | 2520 | 6,20 |
| 26 ОСТ 24.125.109-01 | 22 | 113 | 201 | 2560 | 7,60 |
| 27 ОСТ 24.125.109-01 | 24 | 113 | 226 | 2810 | 9,90 |
| 28 ОСТ 24.125.109-01 | 28 | 138 | 221 | 2880 | 13,90 |
| 29 ОСТ 24.125.109-01 | 32 | 138 | 277 | 3490 | 22,00 |
| 30 ОСТ 24.125.109-01 | 34 | 138 | 289 | 3530 | 25,20 |
| 31 ОСТ 24.125.109-01 | 36 | 138 | 304 | 3570 | 28,50 |
| 32 ОСТ 24.125.109-01 | 40 | 165 | 284 | 3560 | 35,10 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
