Траверса ОСТ 24.125.110-01
Описание изделия

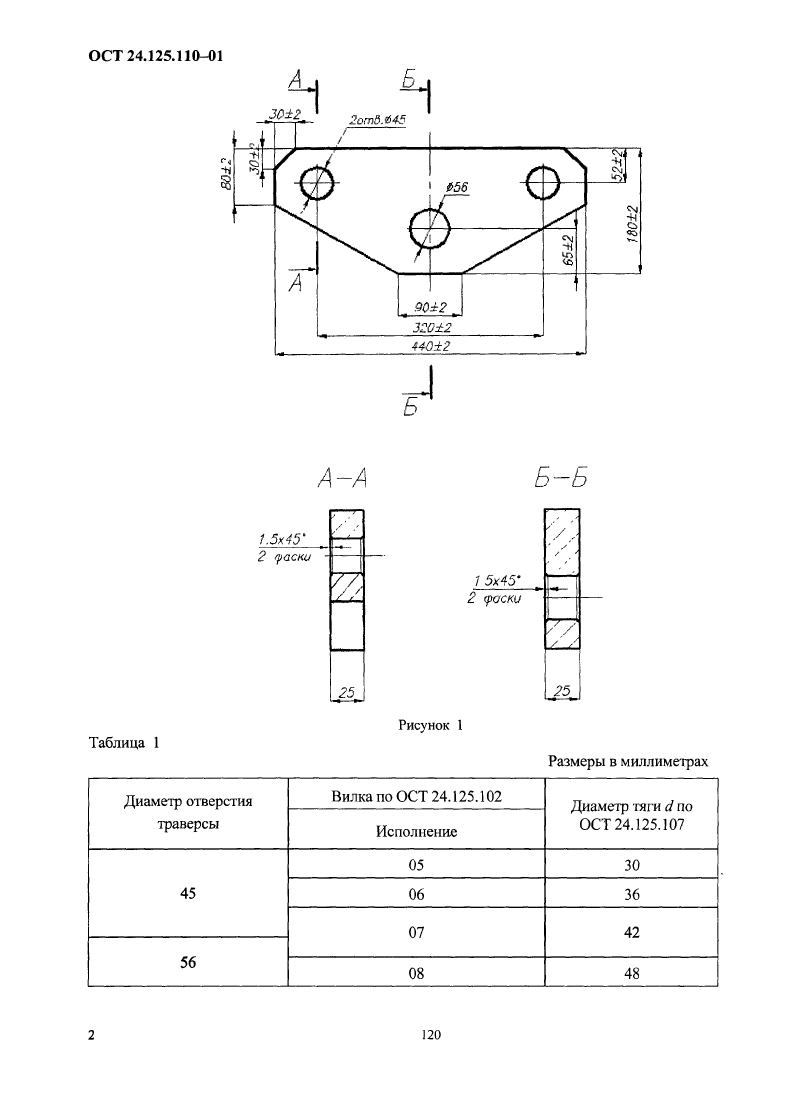

ООО "Изополимет Плюс" изготавливает траверсы ОСТ 24.125.110-01 для элементов трубопроводных подвесок. Изделие входит в серию ОСТ 24.125.102-01 - ОСТ 24.125.166-01 и применяется как поперечный элемент узла, сопрягаемый с вилкой по ОСТ 24.125.102 и резьбовой тягой по ОСТ 24.125.107. В таблице приведены варианты с диаметром отверстия траверсы 45 или 56 мм. Исполнения вилки указаны 05-08, диаметры тяг — М12, М16, М20, М24 и М30. Масса изделия для всех строк составляет 10,8 кг.
| Наименование | Диаметр отверстия траверсы | Вилка по ОСТ 24.125.102 | Диаметр тяги d по ОСТ 24.125.107 | Масса, кг |
|---|---|---|---|---|
| Исполнение | ||||
| ОСТ 24.125.110 | 45 | 05 | М12 | 10,8 |
| ОСТ 24.125.110 | 45 | 06 | М16 | 10,8 |
| ОСТ 24.125.110 | 45 | 07 | М20 | 10,8 |
| ОСТ 24.125.110 | 56 | 07 | М24 | 10,8 |
| ОСТ 24.125.110 | 56 | 08 | М30 | 10,8 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
