Опорный пружинный блок ОСТ 24.125.112-01
Описание изделия
ООО "Изополимет Плюс" изготавливает опорные пружинные блоки ОСТ 24.125.112-01 для пружинных подвесок трубопроводов ТЭС и АЭС. Изделие входит в серию ОСТ 24.125.102-01 - ОСТ 24.125.166-01 и используется как пружинный опорный элемент, воспринимающий нагрузку при рабочей деформации. В таблице приведены исполнения с силой пружины от 1,26 до 58,45 кН. Высота пружины указана 143-549 мм, высота блока — 470-975 мм, масса изделия — от 5,5 до 107,6 кг.

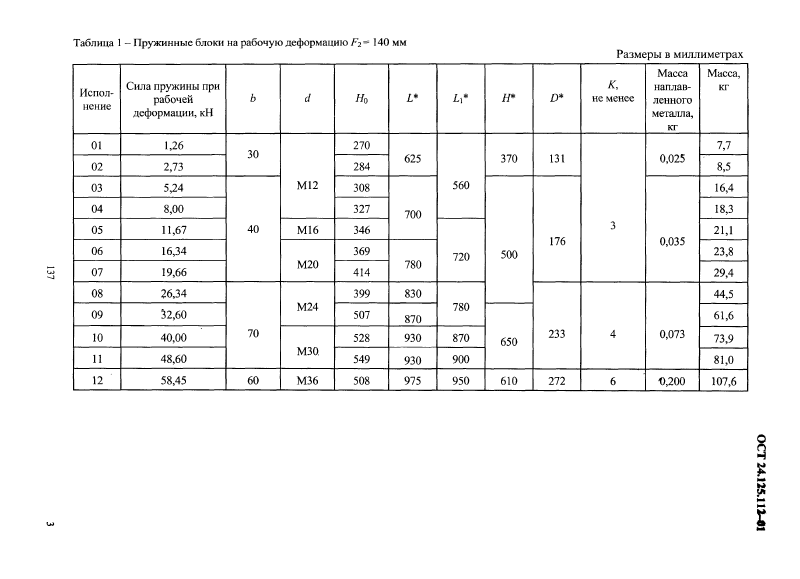

| Наименование | Сила пружины при рабочей деформации,кН | Высота пружины, мм | Высота блока, мм | Масса изделия, кг |
|---|---|---|---|---|
| 01ОСТ 24.125.112 | 1,26 | 270 | 625 | 7,7 |
| 02ОСТ 24.125.112 | 2,73 | 284 | 625 | 8,5 |
| 03ОСТ 24.125.112 | 5,24 | 308 | 700 | 16,4 |
| 04ОСТ 24.125.112 | 8,00 | 327 | 700 | 18,3 |
| 05ОСТ 24.125.112 | 11,67 | 346 | 700 | 21,1 |
| 06ОСТ 24.125.112 | 16,34 | 369 | 780 | 23,8 |
| 07ОСТ 24.125.112 | 19,66 | 414 | 780 | 29,4 |
| 08ОСТ 24.125.112 | 26,34 | 399 | 830 | 44,5 |
| 09ОСТ 24.125.112 | 32,60 | 507 | 870 | 61,6 |
| 10ОСТ 24.125.112 | 40,00 | 528 | 930 | 73,9 |
| 11ОСТ 24.125.112 | 48,60 | 549 | 930 | 81,0 |
| 12ОСТ 24.125.112 | 58,45 | 508 | 975 | 107,6 |

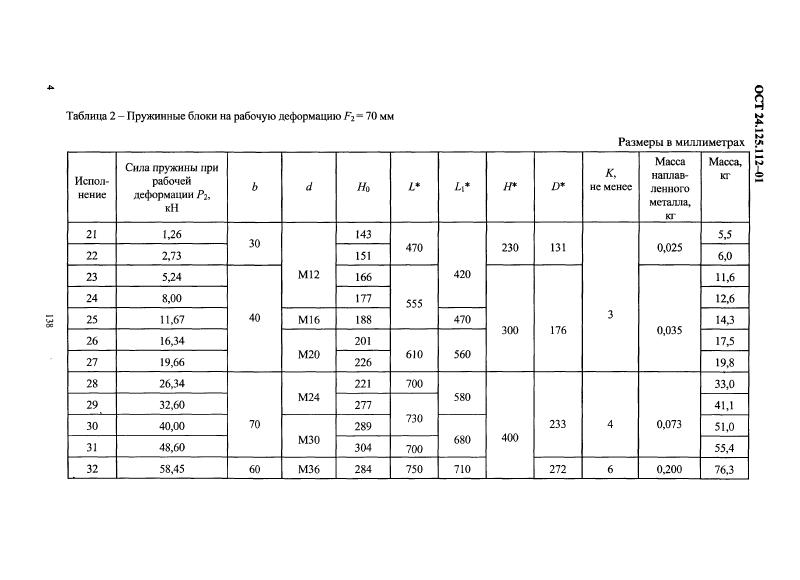

| 21ОСТ 24.125.112 | 1,26 | 143 | 470 | 5,5 |
| 22ОСТ 24.125.112 | 2,73 | 151 | 470 | 6,0 |
| 23ОСТ 24.125.112 | 5,24 | 166 | 555 | 11,6 |
| 24ОСТ 24.125.112 | 8,00 | 177 | 555 | 12,6 |
| 25ОСТ 24.125.112 | 11,67 | 188 | 555 | 14,3 |
| 26ОСТ 24.125.112 | 16,34 | 201 | 610 | 17,5 |
| 27ОСТ 24.125.112 | 19,66 | 226 | 610 | 19,8 |
| 28ОСТ 24.125.112 | 26,34 | 221 | 700 | 33,0 |
| 29ОСТ 24.125.112 | 32,60 | 277 | 730 | 41,1 |
| 30ОСТ 24.125.112 | 40,00 | 289 | 730 | 51,1 |
| 31ОСТ 24.125.112 | 48,60 | 304 | 700 | 55,4 |
| 32ОСТ 24.125.112 | 58,45 | 284 | 750 | 76,9 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
