Талрепы ОСТ 24.125.105-01
Описание изделия

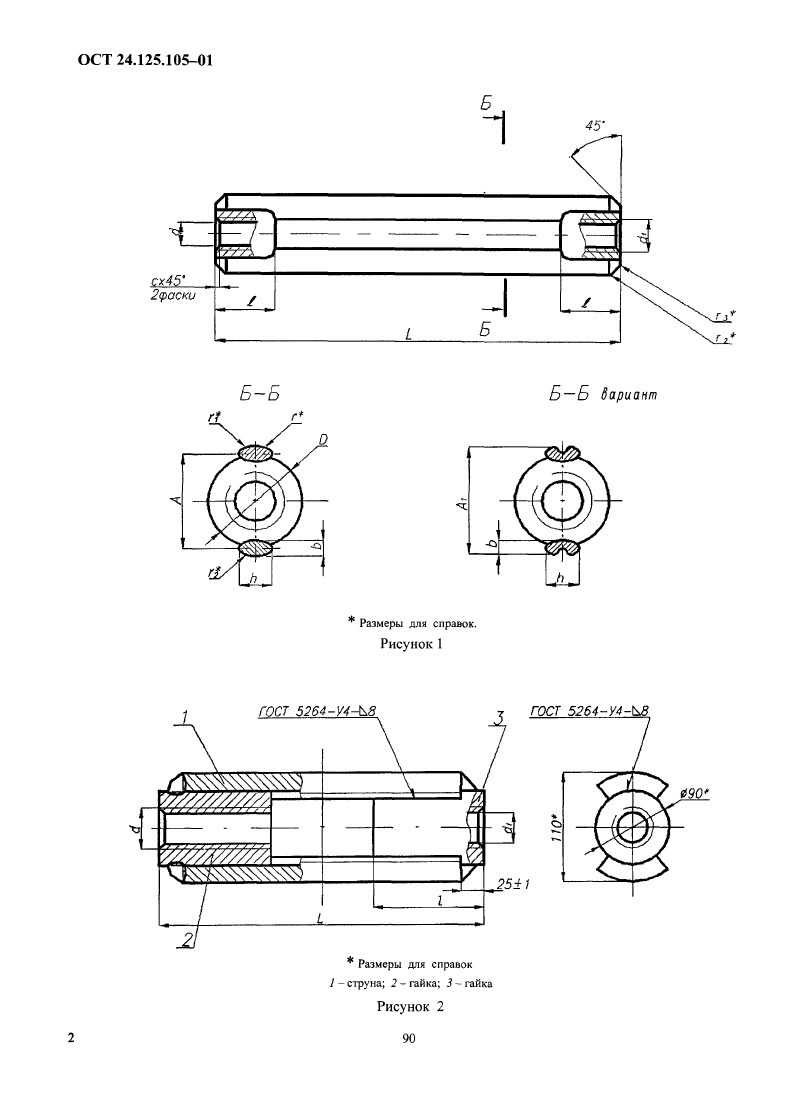

ООО "Изополимет Плюс" изготавливает талрепы ОСТ 24.125.105-01 для регулировки и соединения элементов трубопроводных подвесок. Изделие входит в серию ОСТ 24.125.102-01 - ОСТ 24.125.166-01 и применяется в узлах крепления, где требуется правая и левая резьба для настройки длины. По таблице доступны исполнения 01-08 с допускаемой нагрузкой от 8,8 до 147,1 кН. Резьбы указаны от М12/M12LH до М48/M48LH, размер A1 — 32-110 мм, L — 150-410 мм. Масса талрепа составляет от 0,26 до 10,02 кг.

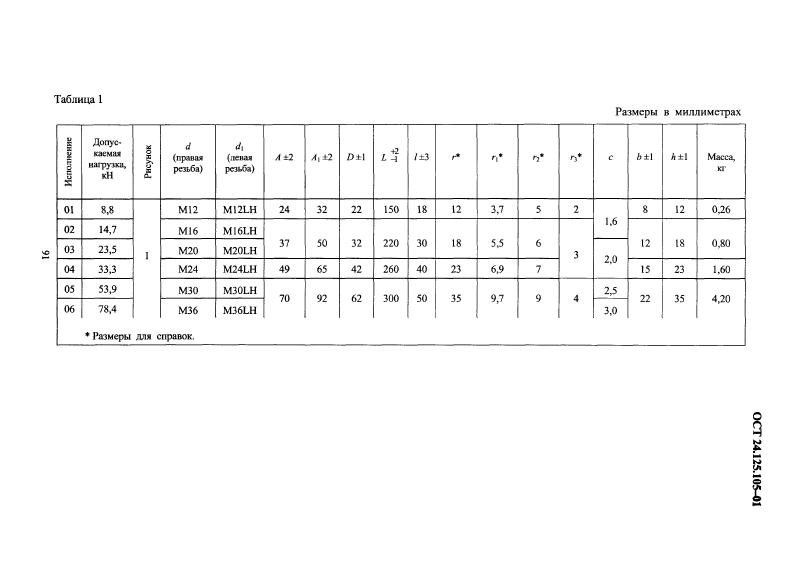

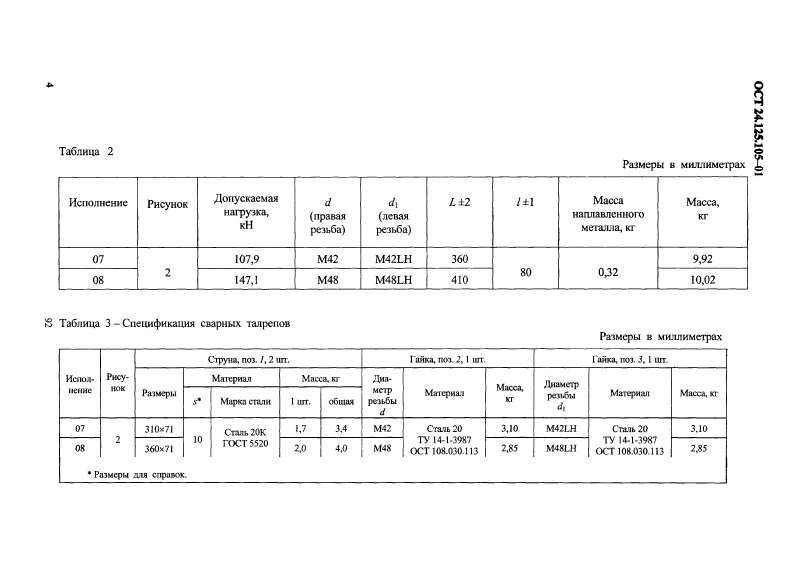

| Наименование | Допускаемая нагрузка, кН | d/d1 правая/левая резьба | A1 | L | Масса, кг |
|---|---|---|---|---|---|
| 01 ОСТ 24.125.105 | 8,8 | М12/M12LH | 32 | 150 | 0,26 |
| 02 ОСТ 24.125.105 | 14,7 | М16/M16LH | 50 | 220 | 0,8 |
| 03 ОСТ 24.125.105 | 23,5 | М20/M20LH | 50 | 220 | 0,8 |
| 04 ОСТ 24.125.105 | 33,3 | М24/M24LH | 65 | 260 | 1,6 |
| 05 ОСТ 24.125.105 | 53,9 | М30/M30LH | 92 | 300 | 4,2 |
| 06 ОСТ 24.125.105 | 78,4 | М36/M36LH | 92 | 300 | 4,2 |
| 07 ОСТ 24.125.105 | 107,9 | М42/M42LH | 110 | 360 | 9,92 |
| 08 ОСТ 24.125.105 | 147,1 | М48/M48LH | 110 | 410 | 10,02 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
