Блок пружинный подвесной ОСТ 24.125.111-01
Описание изделия
ООО "Изополимет Плюс" изготавливает подвесные пружинные блоки ОСТ 24.125.111-01 для подвесок трубопроводов ТЭС и АЭС. Изделие относится к серии ОСТ 24.125.102-01 - ОСТ 24.125.166-01 и применяется в пружинных подвесках, где важно учитывать рабочую деформацию пружины. Таблица включает исполнения с силой пружины при рабочей деформации от 1,26 до 58,45 кН. Высота пружины составляет 143-549 мм, высота блока — 350-845 мм, масса изделия — от 5,6 до 108,2 кг.

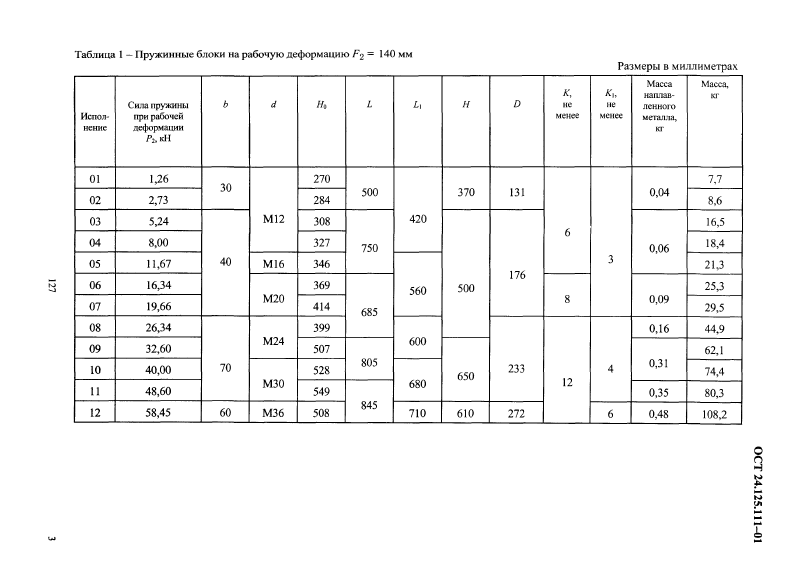

| Наименование | Сила пружины при рабочей деформации P,кН | Высота пружины, мм | Высота блока, мм | Масса изделия, кг |
|---|---|---|---|---|
| 01 ОСТ 24.125.111 | 1,26 | 270 | 500 | 7,7 |
| 02 ОСТ 24.125.111 | 2,73 | 284 | 500 | 8,6 |
| 03 ОСТ 24.125.111 | 5,24 | 308 | 750 | 16,5 |
| 04 ОСТ 24.125.111 | 8,00 | 327 | 750 | 18,4 |
| 05 ОСТ 24.125.111 | 11,67 | 346 | 750 | 21,3 |
| 06 ОСТ 24.125.111 | 16,34 | 369 | 685 | 25,3 |
| 07 ОСТ 24.125.111 | 19,66 | 414 | 685 | 29,5 |
| 08 ОСТ 24.125.111 | 26,34 | 399 | 685 | 44,9 |
| 09 ОСТ 24.125.111 | 32,60 | 507 | 805 | 62,1 |
| 10 ОСТ 24.125.111 | 40,00 | 528 | 805 | 74,4 |
| 11 ОСТ 24.125.111 | 48,60 | 549 | 845 | 80,3 |
| 12 ОСТ 24.125.111 | 58,45 | 508 | 845 | 108,2 |

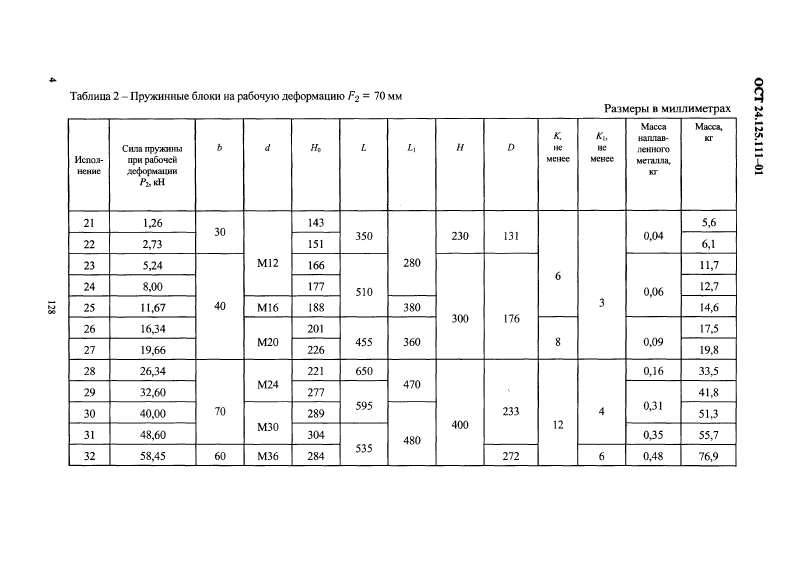

| 21 ОСТ 24.125.111 | 1,26 | 143 | 350 | 5,6 |
| 22 ОСТ 24.125.111 | 2,73 | 151 | 350 | 6,1 |
| 23 ОСТ 24.125.111 | 5,24 | 166 | 510 | 11,7 |
| 24 ОСТ 24.125.111 | 8,00 | 177 | 510 | 12,7 |
| 25 ОСТ 24.125.111 | 11,67 | 188 | 510 | 14,6 |
| 26 ОСТ 24.125.111 | 16,34 | 201 | 455 | 17,5 |
| 27 ОСТ 24.125.111 | 19,66 | 226 | 455 | 19,8 |
| 28 ОСТ 24.125.111 | 26,34 | 221 | 650 | 33,5 |
| 29 ОСТ 24.125.111 | 32,60 | 277 | 595 | 41,8 |
| 30 ОСТ 24.125.111 | 40,00 | 289 | 595 | 51,3 |
| 31 ОСТ 24.125.111 | 48,60 | 304 | 535 | 55,7 |
| 32 ОСТ 24.125.111 | 58,45 | 284 | 535 | 76,9 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
Похожая продукция
ОСТ 24.125.104-01
Проушины ОСТ 24.125.104-01
ОСТ 24.125.105-01
Талрепы ОСТ 24.125.105-01
ОСТ 24.125.106-01
Муфты соединительные ОСТ 24.125.106-01
ОСТ 24.125.107-01
Тяги резьбовые ОСТ 24.125.107-01
ОСТ 24.125.109-01
Пружины винтовые цилиндрические ОСТ 24.125.109-01
ОСТ 24.125.110-01
Траверса ОСТ 24.125.110-01
ОСТ 24.125.112-01
Опорный пружинный блок ОСТ 24.125.112-01
ОСТ 24.125.113-01
Блок хомутовый ОСТ 24.125.113-01
ОСТ 24.125.114-01
Полухомут ОСТ 24.125.114-01
ОСТ 24.125.115-01
Прокладки ОСТ 24.125.115-01
ОСТ 24.125.116-01

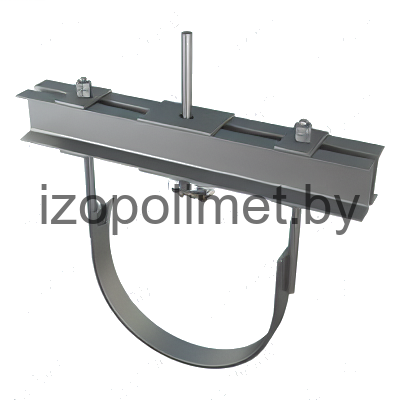

Блок хомутовый с траверсой ОСТ 24.125.116-01
