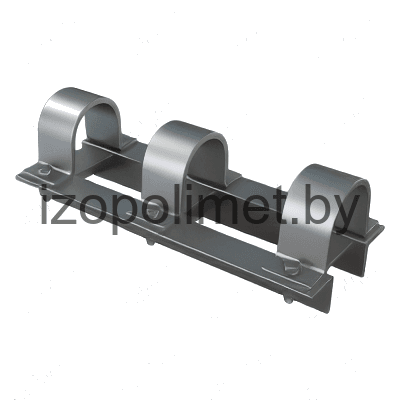

Опора однорядная с прерывистым основанием. Тип ОП-2
Описание изделия

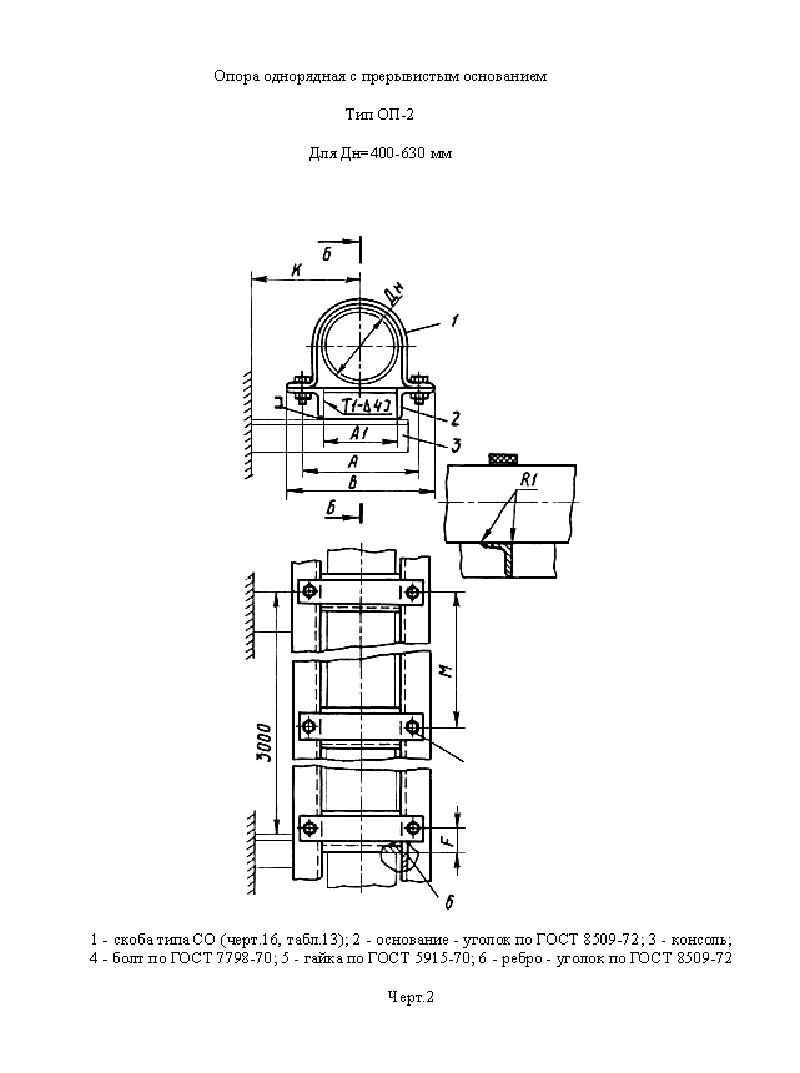

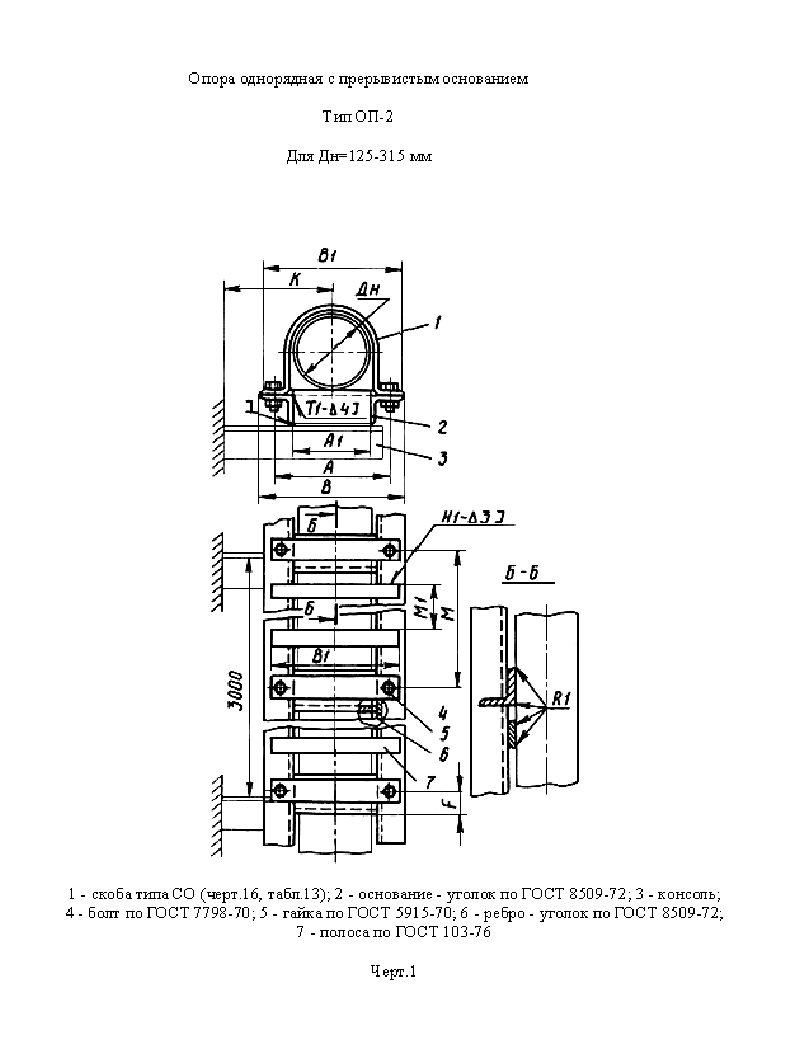

ООО "Изополимет Плюс" изготавливает однорядные опоры с прерывистым основанием типа ОП-2 по ОСТ 36-17-85. Изделие применяется в опорных узлах трубопроводов, где основание выполняется прерывистым. В таблице приведены исполнения для Dн 125-630 мм. Нагрузка составляет 900-10100 Н, сечение уголка указано от 40х40х4 до 80х80х6, для части исполнений задано сечение полосы. Размеры A и B составляют 160-690 мм и 196-760 мм, масса одного пролета - 17,50-60,10 кг.

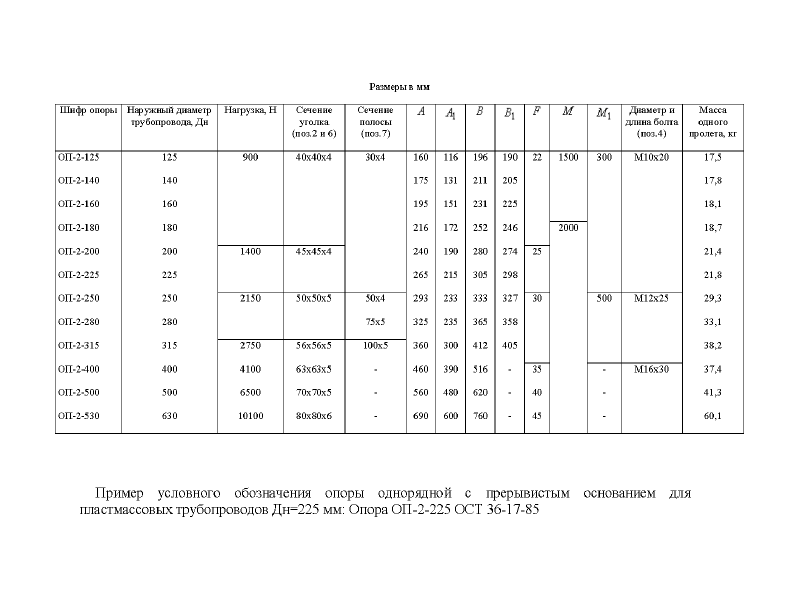

| Шифр опоры | Наружный диаметр трубопровода, Дн | Нагрузка, Н | Сечение уголка | Сечение полосы | А | В | Масса одного пролета, кг |
|---|---|---|---|---|---|---|---|
| Опора однорядная ОП-2-125 | 125,00 | 900,0 | 40х40х4 | 30х4 | 160,0 | 196,0 | 17,50 |
| Опора однорядная ОП-2-140 | 140,00 | 900,0 | 40х40х4 | 30х4 | 175,0 | 211,0 | 17,80 |
| Опора однорядная ОП-2-160 | 160,00 | 900,0 | 40х40х4 | 30х4 | 195,0 | 231,0 | 18,10 |
| Опора однорядная ОП-2-180 | 180,00 | 900,0 | 40х40х4 | 30х4 | 216,0 | 252,0 | 18,70 |
| Опора однорядная ОП-2-200 | 200,00 | 1400,0 | 45х45х4 | 30х4 | 240,0 | 280,0 | 21,40 |
| Опора однорядная ОП-2-225 | 225,00 | 1400,0 | 45х45х4 | 30х4 | 265,0 | 305,0 | 21,80 |
| Опора однорядная OП-2-250 | 250,00 | 2150,0 | 50х50х5 | 50х4 | 293,0 | 333,0 | 29,30 |
| Опора однорядная ОП-2-280 | 280,00 | 2150,0 | 50х50х5 | 75х5 | 325,0 | 365,0 | 33,10 |
| Опора однорядная ОП-2-315 | 315,00 | 2750,0 | 56х56х5 | 100х5 | 360,0 | 412,0 | 38,20 |
| Опора однорядная ОП-2-400 | 400,00 | 4100,0 | 63х63х5 | - | 460,0 | 516,0 | 37,40 |
| Опора однорядная ОП-2-500 | 500,00 | 6500,0 | 70х70х5 | - | 560,0 | 620,0 | 41,30 |
| Опора однорядная ОП-2-530 | 630,00 | 10100,0 | 80х80х6 | - | 690,0 | 760,0 | 60,10 |
* Стоимость рассчитывается с учетом объема заказа, сроков изготовления и требований к изделию.
